新能源汽車實訓設備

HY-QCX202純電動汽車動力係統實訓台
產品簡介:

HY-QCX202純電動汽車動力係統實訓台一、結構組成:1、選用新能源純電動轎車的動力係統製作,包含驅動電機、電機控製器、傳動係統、製動係統、車載充電係統、動力

服務熱線

02162273926

立即谘詢

產品展示

product
產品介紹

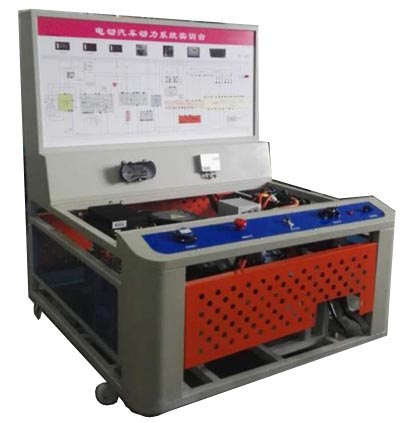

HY-QCX202純電動汽車動力係統實訓台


一、結構組成:
1、選用新能源純電動轎車的動力係統製作,包含驅動電機、電機控製器、傳動係統、製動係統、車載充電係統、動力電池、加速/製動踏板總成等。動力係統在不同工況模式(如起步、加速、減速、加速、減速、勻速行駛)下,工作正常。


二、功能特點:
1)能夠通過整車控製功能判斷操縱者意願,根據車輛行駛狀態與電池和電機係統的狀態合理分配動力的實驗;
2)進行電機及其驅動部分功能控製策略實驗,整車控製器根據車輛運行的不同情況,包括車速、檔位、電池 SOC 值來決定,電機輸出扭矩/功率。當電機控製器從整車控製器處得到扭矩輸出命令時,將動力電池提供的直流電,轉化成三相正弦交流電,驅動電機輸出扭矩,通過機械傳輸來驅動車輛。
3)電池、電池管理和電壓轉化部分進行能量的貯存及能量的釋放、需要電壓的轉換和電池狀態的檢測等實驗;掌握其原理:動力電池模組放置在一個密封並且屏蔽的動力電池箱裏麵,動力電池係統使用可靠的高低壓接插件與整車進行連接。 係統內的BMS實時采集各電芯的電壓值、各溫度傳感器的溫度值、電池係統的總電壓值和總電流值,電池係統的絕緣電阻值等數據,並根據BMS中設定的閥值判定電池係統工作是否正常,並對故障實時監控。 動力電池係統通過BMS使用CAN與VCU或充電機之間進行通訊,對動力電池係統進行充放電等綜合管理。
4)能夠借助解碼器、萬用表、示波器等工具進行傳感器與執行器的數據流分析實驗;
5)能夠對整車各個係統零配件結構與相互間關係進行認知實驗;
6)能夠進行動力係統故障設置診斷及排除實驗;
7)能夠進行動力係統維護保養;
3、實訓台支架采用優質型材焊接而成,表麵經過噴塑處理。實訓台配置轉向腳輪,方便移動。
4、實訓台演示麵板采用4mm厚耐腐蝕、耐創擊、耐汙染、防火、防潮的高級鋁塑板,表麵經特殊工藝噴塗底漆處理;麵板印有彩色電路圖與工作原理示意圖;重要模塊配置檢測端子,便於測量;
三、技術參數:
大功率:          20KW
係統電壓:          DC12V
工作電壓:          DC72V
高車速:          80km
充電時間:          6-7h
電池包壽命:       全充全放2000次
電池類型及容量    磷酸鐵鋰150Ah
錳酸鋰                 160Ah
電池節數:         4/20串聯
額定電壓:         72V
防護等級:         IP56
防撞措施:         加強梁、厚底板
保護措施:         過流保護、短路保護
大放電電流:     350A
充電電流:          25A
電池管理係統BMS:  內置
冷卻方式:          自然冷卻
重量:                150Kg/120kg
外形尺寸:1650×1000×1800mm
