新能源汽車實訓設備

HY-QCX303高壓器件結構係統示教板
產品簡介:

HY-QCX303高壓器件結構係統示教板一.概述純電動汽車高壓器件結構係統示教板是配合大中院校、職業學院新能源汽車專業的教學實訓之用,該設備采用純電動高壓真實器

服務熱線

02162273926

立即谘詢

產品展示

product
產品介紹

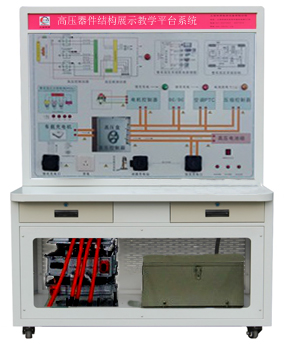

HY-QCX303高壓器件結構係統示教板


一.概述
純電動汽車高壓器件結構係統示教板是配合大中院校、職業學院新能源汽車專業的教學實訓之用,該設備采用純電動高壓真實器件係統、展示新能源汽車高的結構與工作原理,適合於學校純電動汽車高壓器件理論和維修教學和實訓。


二.產品組成
操作控製台、高壓模塊盒、動力電池高壓線纜、電機控製器線纜、快充線束線纜、慢充線束線纜、DCDC線束、車載充電機線束、空調壓縮機線束、空調PTC線束、訓練控製按鈕、原理檢測麵板。
三.功能特點
1.控製台裝有BJEV高壓控製盒的解剖部件,能清晰看清高壓控製盒的控製繼電器、熔斷器、連接器端子等電子器件;
2.能充分展示BJEV高壓盒高壓器件的組成結構和工作過程;
3.麵板采用4mm鋁塑麵板打印有彩色電路圖,耐創擊、耐汙染、防火、防潮的高級鋁塑板,表麵經特殊工藝噴塗底漆處理;學員可直觀對照麵板資料和高壓控製盒的實物,認識和分析高壓控製盒的器件和原理;
4.係統含有動力電池高壓電纜、電機控製器電纜、快充線束電纜、慢充線束電纜、DCDC線束電纜、車載充電機線束電纜、空調壓縮機線束電纜、空調PTC線束電纜、國標快慢充電槍與充電座;
5.展示BJEV高壓線路的高壓互鎖信號的組成結構和工作過程;識別高壓線束連接器的端子及對應的功能;
6.實訓台麵板上安裝有雙獨立線路控製係統的硬件模塊;安裝有各高壓模塊的汽車真實接口連接器,這些接口可以訓練學生對高壓電路的連接。
四、實訓實驗項目
1.認識電動汽車高壓器件。
2.整車高壓區認知實訓。
3.了解電動汽車高壓器件基本控製原理與工作過程。
4.高壓器件拆裝與安全防護實訓。
5.高壓線路的高壓互鎖基本控製原理與工作過程驗證實訓。
6.高壓線路拆裝與檢測實訓。
7.高壓安全係統拆裝與檢測、維護體驗實訓。
五、技術規格
1、外形尺寸:1200×600×1700mm(長×寬×高)
2、動力電源:24V
3、工作電壓:24v
4、工作溫度:-40℃~+50℃
