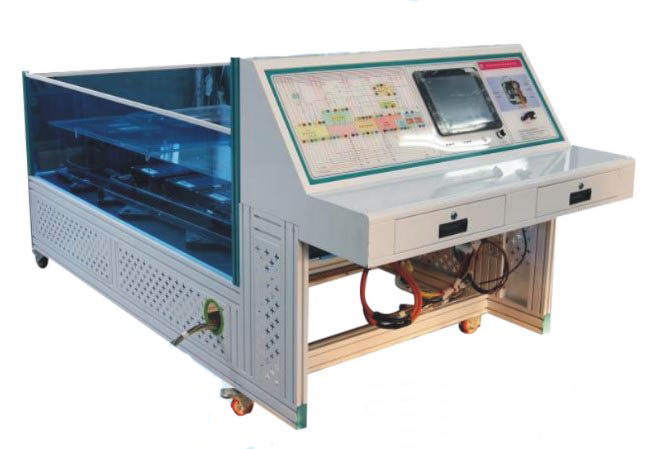

HY-QCX604 動力電池總成裝調與檢修實訓平台

一.產品簡介

      HY-QCX604 動力電池總成裝調與檢修實訓平台選用新能源車輛磷酸鐵鋰動力電池包，單體電池（3.2V20AH，共24串），帶CAN總線的一體機BMS電池管理係統，有被動均衡功能；真實地呈現了磷酸鐵鋰動力電池包核心零部件之間的連接控製關係、安裝位置和運行參數，以及高壓係統安全注意事項，並培養學員對磷酸鐵鋰動力電池包(BMS)故障分析和處理能力。實訓台具有4個測試工位，各個工位可同時對24節單體電池電壓信號;主接觸器吸合及斷開信號;預充接觸器吸合及斷開信號;CAN通訊信號等進行測量，麵板平鋪安裝,測量麵板采用5mm厚亞克力板，亞克力板上噴塗檢測端子名稱。適用於了解與驗證電動汽車的動力電池參數進行實時監控、故障診斷、SOC估算、短路保護、絕緣檢測、充放電控製、均衡等功能，並通過CAN總線的方式與帶CAN通訊的車載充電機進行信息交互，保障電動汽車可靠、安全運行的BMS教學實訓實驗。

二、設備組成：
磷酸鐵鋰動力電池包與鐵製電池箱（單體電池3.2V 20AH，24串）、BMS鋰電管理一體機、動力電池包觸摸顯示屏、車載充電機、國標充電插口、國標充電槍、緊急斷電開關、霍爾電流傳感器、直流接觸器（包含充電繼電器、總正繼電器、總負繼電器、預充繼電器）、DC-DC轉換器（48V-12V30A）、輔助蓄電池（12V45AH）、放電控製繼電器與放電負載電阻、預充電阻器、可移動實訓台(1500×770×1700mm 帶自鎖腳輪裝置，結構原理麵板1500×843mm)、故障模擬與排除裝置
三.功能特點
1.真實可運行的新能源動力電池充放電總成，充分展示各主要零部件組成結構和邏輯控製關係。
2.各主要部件安裝在實訓台上，電氣連接方式與實車相同，可以方便拆卸，讓學員在拆裝連線過程掌握高壓係統零部件拆裝要點和安全保護。
3.BMS電池管理係統帶被動均衡功能，帶開關控製保護（單體斷線、短路、過壓、欠壓、過流、過溫），與車載充電機CAN通訊，通過BMS控製車載充電機工作，估算SOC(荷電狀態)等。
3.1具有單體電壓數據采集、總電壓數據采集、電流采集、溫度采集。
3.2具有完備的故障等級報警功能，包括電壓、電流、溫度等故障報警。
3.3具有SOC估算功能。
3.4具有充放電控製功能。
3.5具有被動均衡管理功能。
3.6係統開關無源機械觸點。
4.動力電池包顯示器（7寸觸摸屏）安裝在麵板上，可以觀察充放電過程各項參數，掌握動力電池包充放電過程控製邏輯和主要部件參數變化規律。（配套可正常運行操作的BMS上位機檢測標定軟件）。
5.實訓台配放電模塊，模仿車輛能量消耗過程，放電電流大小可以選擇動力電池包設置有新能源汽車機械維修開關，可以打開上蓋觀察；高壓電器連接器均采用國標產品，性能可靠。
6.實訓台配備12V電源接地機械開關，可隨時斷開12V接地，切斷整個係統電源。
7.動力電池包輸出線路另配機械斷開式緊急開關，適用於緊急情況下很輕鬆斷開主電源回路。
8.UV平板噴繪彩色麵板完整顯示動力電池包，充電，放電工作原理圖，並安裝用檢測端子，可實時檢測各種狀態下參數變化。
9.實訓台由移動實訓台(帶原理麵板)組成，實訓台水平放置，安裝主要零部件；實訓台底部安裝4個腳輪，移動靈活，同時腳輪帶自鎖裝置，可以固定位置。
10.配備故障設置和考核係統，故障點不少於15個。
11.設備框架采用40mm×40mm和40mm×80mm兩種一體化全鋁合金型材搭建，耐油耐腐蝕並易於清潔，台麵寬40CM,台麵鋪裝32mm厚彩色高密度複合板,經久耐用不生鏽，帶4個帶自鎖裝置萬向腳輪，便於移動。
12.配備線性放電負載係統，可以讀取放電過程各項參數。
13.配備CAN診斷係統（包括軟硬件），可以讀取充放電過程各項參數及故障數據。
14.配套實訓指導書等教學資料，完整講述工作原理，實訓項目，故障設置及分析等要點。
15.實訓台具有4個測試工位，各個工位可同時對24節單體電池電壓信號；主接觸器吸合及斷開信號；預充接觸器吸合及斷開信號；CAN通訊信號等進行測量，麵板平鋪安裝,測量麵板采用5mm厚亞克力板，亞克力板上噴塗檢測端子名稱及安裝檢測端子。
16.係統結構原理示教麵板模塊采用1.5mm冷板衝壓成形，麵板采用UV平板噴繪係統彩色結構原理圖，學員可直觀對照結構與原理電路圖和實物，認識和分析係統的工作原理。
四.技術規格
1.外形尺寸：1500×770×1700mm（長*寬*高）
2.輸入電源： AC220V±10%  50Hz
3.工作電源： DC12V
4.動力電池類型：環保型磷酸鐵鋰動力電池（單體電池3.2V 20AH，24串）
5.工作溫度：-20°～60°
6.BMS鋰電管理一體機：帶CAN通訊
7.動力電池包顯示屏：7寸觸摸屏
8.高壓大電流繼電器：線圈電壓：12VDC,最大額定工作電壓：1000VDC,額定電流：400A。
五.實訓實驗項目
1.新能源動力電池包（BMS）控製原理認知。
2.新能源動力電池包（BMS）主要零部件功能認知。
3.新能源動力電池包（BMS）各種狀態下邏輯控製關係，掌握電流，電壓，電池壓差，電池溫度等參數變化規律認知。
4.BMS如何采集動力電池組壓差，並控製充電和放電過程實訓實驗。
5.BMS如何采集動力電池組溫差，並控製充電和放電過程實訓實驗。
6.新能源高壓係統操作安全注意事項，高壓連接器插拔方法實訓實驗。
7.新能源動力電池包（BMS）故障分析與診斷。
8.新能源動力電池包（BMS）拆裝與維護實訓。
9.新能源動力電池（BMS）管理係統CAN總線測試與控製實訓。
