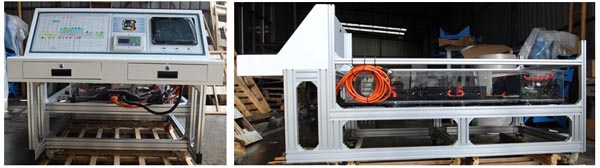

HY-QCXE502純電動汽車電池管理係統實訓台（比亞迪E5電動車）

一、係統概述：

比亞迪E5電動汽車電力電池包總成，以及輔助相關所有部件。大麵積剖切，充分展示電動汽車動力的電池的內部結構，連接整車控製器和電動動力係統後，電池組可啟動運行，進入放電工作狀態。同時配套車載充電機、快充接口、慢充接口。能完成的動力電池的充電過程。放電過程、高壓安全係統各種測試與實驗。配套設備台架，外圍進行保護處理，以防觸電。配套實訓指導書。使用說明書等

二、係統構成
設備由一體化實訓台；剖切的動力鋰電池組；BMS電源管理係統；檢測係統、電子考核係統、設備控製台、電池熱管理相應附件、高壓繼電器組、數據控製終端；係統軟件、觸控顯示中心、高壓絕緣鞋、高壓絕緣手套、防護眼鏡等以及相應的附件組成。
三、主要功能：
1、剖切的動力電池總成，外部透明使用亞克力封裝，能直觀展示汽車電池組的內部相關附件的結構組成與工作原理；
2、動力電池能實時演示電池組的各種工作狀態，包含起步、加速、減速、刹車製動、能量回收等功能。
3、BMS管理係統監控放電電流、放電電壓、所剩電荷數量、續航裏程、充放電管理、溫度控製、充電時間、充電電流、電池溫度、絕緣監測等控製等功能。
4、測麵板上繪有高清相關係統的電路原理圖、提供識圖、讀圖、繪圖等技能。
5、檢測控製台麵板上,外接接線端子,可以通過端子，測量元件的電壓,電阻,電流,波形等,實時了解各個元件的工作狀態.
6、配套原廠維修手冊，原車電路圖、電池管理係統實訓指導書、新能源數據庫等。
7、高壓組電池組工作原理，高壓電磁組的數據檢測與診斷分析，可做各種試驗及數據檢測功能。
8、配套觸控顯示中心，可提供遠程考核功能，進行遠程故障考核設置。內置新能源資源、教學課件、視頻、動畫、本設備的操作說明、原車維修手冊、合格證、保修卡等。
9在線課程教育學習係統
1.在線課程教育學習係統“教、學、做、管、考”等功能的在線教育學習係統，提供遠程PLC培訓,伺服,步進,觸摸屏,變頻器, 單片機，數控，機器人，工業組態及網絡通信等全係列自動化技術培訓，不少於造業專業課程20門，2700個課時。
2、學院教師登錄: 學院微課發布、學院班級管理、學院學生管理、學院數據中心等模塊。
3、學院登陸窗口：包括學院院係管理、學校老師管理、全校班級管理（可以看到整個班級的學習、考試情況 ）、全校學生管理（可以看到所有學生的學習、考試情況）、數據中心（可以看到整個院係的學生學習時長、考試情況、學習記錄和登錄記錄）等模塊
4、學院學員登錄：學員個人的學習情況、課程、時長、考試評估、企業崗位分析、可以看到企業招聘崗位稱、所需技能要求、工作待遇、晉升空間、課程中心、、周一至周五晚騰訊課堂學生可以直接參加。
10、配套交互式教學係統
1）本模塊將物聯網技術運用於實驗室考核並將數據上傳至雲平台，進行海量數據存儲，並提供豐富的數據分析工具方便更加準確的掌握數據與分析數據，  動態雲故障分析考核係統軟件（正版軟件，投標文件中提供著作權證書複印件，原件備查）具有以下功能。
數據雲係統上傳2）手機數據查詢3）曆史數據查詢4）數據分析統計5）郵箱報警6）微信報警7）微信反向控製8）二次開發9）考核曆史數據10）單機離線考核11）單機考核數據查看13）數據導出功能14）設備、分數等信息查詢15）設備權限管理16）動態設題界麵17）動態答題界麵18）學生信息登陸（學號及姓名支持6位數學號及39位學生信息登記，可根據需求進行擴展）19）學生掃碼登陸考核20)無線WIFI連接。
采用專業的教學設備5G物聯網平台搭建，可實現對設備平台的二次開發。
信息顯示設備連接狀態，考核信息查詢。
控製：設置考核故障點，目前可以設置24路故障，可根據實際需求添加128路。可設置考核時間，考核項目，目前支持4類考核項目，可根據實際需求添加。
設備電源使用權限管理，隻有給了權限設備才能上電，或者考核結束設備自行斷電。
曆史數據：顯示學號、分數、設備號、考核時間的曆史數據，可按時、天、月進行查詢曆史數據曲線，以及曆史數據表格，可表格數據導出處理。
數據報表：可根據起止時間、時間間隔、數據類型進行生成數據表格，表格可以導出excel。
設備報警：報警信號為模擬量采集數值或者開關量可以自由設定，通過物聯網自動化應用軟件將報警信號上傳5G雲平台，通過雲平台向設置的微信推送報警信號，每台設備對應設置一個微信賬號用於接受報警信號。
設有考核完成指示，及故障清除功能。
終端畫麵包含：（1）數據顯示畫麵：連接狀態、信息查詢，以及雲端連接二維碼。（2）聯網設置界麵：設置現場數據連接5G雲平台後台數據庫管理。學生通過掃碼現場二維碼實現學號登陸，進入考核界麵。
考核現場實時監控，及現場聲音播放。
動態雲故障分析考核係統APP
賬號登陸
含動態雲故障分析考核係統軟件功能項
設備變量列表展示，對連接變量可實時監控及實時控製。
2） 課程標準
課程標準是教材編寫、教學、評估和考試命題的依據，是國家管理和評價課程的基礎。應體現國家對不同階段的學生在知識與技能、過程與方法、情感態度與價值觀等方麵的基本要求，規定各門課程的性質、目標、內容框架，提出教學建議和評價建議。
3） 教材文檔（教材內容如下表1）
項目三
驅動電機 　
任務1：驅動電機的認知
任務2：驅動電機總成拆卸與安裝 　
任務3：驅動電機與控製器冷卻係統檢修 　
任務4：驅動電機性能檢測
項目四：驅動電機管理係統 　
任務1：驅動電機管理係統認知 　
任務2：驅動電機管理係統檢測
項目五：動力驅動單元 　
任務1：混合動力汽車驅動單元認知
任務2：純電動汽車驅動單元認知
3.1設計理念：學生教材包含規範自檢、明確任務、知識學習、製定計劃、實施計劃、成果展示、課堂總結、場地清理等八方麵。
3.2學生教材中“工具媒體”以實際為準，“任務載體”符合當地企業典型工作任務。
3.3圖文並茂：要大量使用實物圖片，給人以真實感，易調動學生的學習興趣。
3.4行動導向：要遵循先實踐後理論的原則。在內容編排上，先從完成體現專業基本技能的任務入手，逐步過渡到專業理論知識。
4）教學設計 多個任務（與教材配套）
每個教學設計應包含：教學方法、教學目的、教學重點、情景導入、工具資料、教學過程（資訊、決策、計劃、實施、檢查、評估）、教學內容和自主學習等模塊。
）5任務工單多個任務（與教材配套）
5.1設計理念：任務工單按照完整工作過程的八步法設計開發任務工單，包含規範自檢、明確任務、知識學習、製定計劃、實施計劃、成果展示、課堂總結、場地清理等八步。
5.2任務工單中設備使用以實際為準，任務符合企業典型工作任務。
6）教學課件多個任務（與教材配套）
課件標題要體現課件所表現的內容,字體大小可以根據文字多少進行調節，文字要醒目，畫麵簡潔清晰，界麵友好，操作簡單,根據教學內容的需求，設計較強的交互功能且交互要合理設計。
7）試題庫
7.1 試題共計不少於50個試題，
7.2試題類型分別為：判斷題、單選題、多選題。
80 多個實訓視頻
8.1 企業維修工規範標準化的實訓操作視頻，充分展示維修標準和操作流程等。
8.2視頻必須效果清晰，提供同步語音講解，配音要求普通話發音，語速適中
9) 多個多媒體動畫
9.1 動畫製定統一的背景，情景動畫加控製按鈕進行操作、加進度條控製播放製度。
9.2據動畫內容的不同、分為情景動畫、原理動畫、交互動畫。
9.3功能滿足畫筆工具、橡皮擦功能、可以標注重點、標注零件名稱。
11安全防護功能：四周配有防護欄。。
12移動教學功能：實訓台配置帶鎖止裝置的萬向移動腳輪，移動方便，鎖止安全可靠
四、實訓項目
1.比亞迪E5電動汽車電池的整體認知了解
2.比亞迪E5電動汽車電池的內部結構展示
3.比亞迪E5電動汽車高壓安全係統的組成結構的認知實訓
4.比亞迪E5電動汽車高壓安全的整體控製策略原理實訓
5.比亞迪E5電動汽車電池組的結構認知實訓
6.比亞迪E5電動汽車電池組測量、與使用實訓
7.比亞迪E5電動汽車高壓安全的安全操作規程實訓
8.比亞迪E5電動汽車高壓電路的認知、測量實訓
9.比亞迪E5電動汽車高壓防護工具的認知、使用實訓
10.比亞迪E5電動汽車BMS控製理論與係統設置實訓
11.比亞迪E5電動汽車電源轉換係統認知與原理控製實訓
12.比亞迪E5電動汽車上電、下電控製流程實訓
13.比亞迪E5電動汽車充電管理係統的工作原理實訓
14.比亞迪E5電動汽車放電管理的工作原理實訓
15.比亞迪E5電動汽車電池組的完整數據流讀取
16.比亞迪E5電動汽車電池組的各種參數的監控與修改
17.比亞迪E5電動汽車電池組的故障碼的讀取與清除
18.比亞迪E5電動汽車小電流放電情況工況實訓
19.比亞迪E5電動汽車一般電流放電情況工況實訓
20.比亞迪E5電動汽車大電流放電情況工況實訓
21.比亞迪E5電動汽車能量回收充電工況實訓
五、製作工藝
1、設備台架：采用國標40*80鋁型材搭建而成，堅固耐用，無需噴漆，易於清潔維護。
2、控製台；超大傾斜式控製台，采用鋼板激光切割，板金折彎工藝，開口整齊、無毛邊，表麵無焊點。背部為單開門設計，可以全部打開，方便維修保養。
3、檢測麵板：檢測麵板為高級鋁塑板經UV噴塗工藝，電路線條清晰，顏色鮮豔。耐油汙，易清潔，不退色。
4、檢測端子：純銅製作，自帶絕緣端開孔直徑6mm，內孔直徑2mm，剛好適合萬用表或示波器測量使用。
5、工作台；檢測麵板下方帶有工作台，提供萬用表或解碼器等設備放置(1200×300mm)，方便測量。
6、帶鎖抽屜：工作台下麵為兩個帶鎖抽屜，用於放置專用的檢測設備，如解碼器，萬用表等。
7、超大靜音腳輪，方便移動，並能隨時鎖止，保證教學安全。
六、技術參數
電機最大功率： 160kW
電機最大扭矩： 310Nm
電池容量： 43kW·h
純電最高續航裏程： 256km
可輸入電源：交流220V
係統電壓:   DC12V//24V
工作環境：溫度-10～＋40℃  相對濕度＜85%（25℃） 海拔＜4000m
外形尺寸：1600*1000*1760
3、設備台架
外形尺寸：2500*1200*1200mm
檢測板：540*370mm
控製台：260*325mm
工作台:1200*500mm
