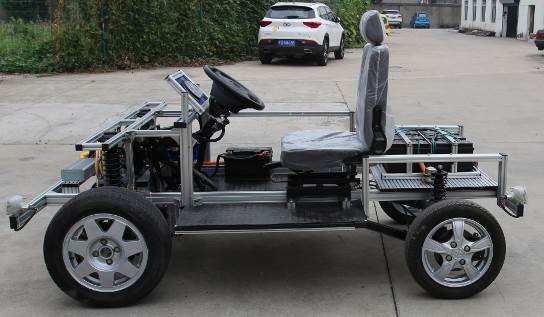

HY-QCX101B電動汽車組裝與維修實訓平台

 一、結構組成

采用電動汽車前橋、前橋及懸架係統、轉向係統、製動係統、車身係統、車身電器係統、驅動係統、傳動係統、行駛係統、控製係統、方向盤、方向機、電動真空助力泵、、油門、高壓電池組、12V係統電源蓄電池、車載充電機、後橋及懸架總成，驅動電機、單速變速器、電機控製器、燈光信號係統、儀表係統、各種長度要求的鋁型材框架材料等組成。

二、教學功能
1.學生可以通過自己動手組裝電動汽車全過程，來了解電動汽車的結構和工作原理，快速掌握電動汽車的三大電係的控製理論和控製策略。以及電動汽車的機械和電子的綜合利用。充分發揮學生的動手製作能力。
2.組裝後的電動小車可以和真車一樣自由駕駛。包含前進、後退、加速、減速、停車等
3.電動車的結構組成認知實訓
4.電動汽車的拆解與整車組裝實訓
5.電動汽車電池組的結構組成和工作原理實訓
6.電池組的拆解與整車組裝實訓
7.電動汽車控製器的結構組成和工作原理實訓
8.電動汽車控製拆解與整車組裝實訓
9.電動汽車驅動電機的結構組成和工作原理實訓
10.電動汽車驅動電機的拆解與整車組裝實訓
11.電動汽車單速變速器的結構組成和工作原理實訓
12.電動汽車的變速器的拆解與整車組裝實訓
13.電動汽車的傳動係統的結構組成與工作原理實訓
14.電動汽車的傳動係統拆解與整車組裝實訓
15.電動汽車製動係統的結構組成和工作原理實訓
16.電動汽車製動係統的拆解與整車安裝實訓
17.電動汽車前橋的工作結構組成與工作原理實訓
18.電動汽車前橋的拆解與整車安裝實訓
19.電動汽車的轉向係統的結構組成和工作原理實訓
20.電動汽車轉向係統的拆解與整車安裝實訓
21.電動汽車的後橋、懸架結構組成和工作原理實訓
22.電動汽車的後橋、懸架的拆解與整車安裝實訓
配套自主研發係統教學軟件，軟件包含係統的高壓安全係統的控製理論和控製策略，可以實現8路故障模擬操作，（電池溫度、 單體電壓、碰撞、電機溫度、檔位開關、電流、絕緣電阻、係統電壓）可以任意設定每個指示器的工作狀態，每個高壓接觸器的動作測試，能夠完成多種工作狀態的執行操作，演示上電、下電工作過程、演示係統保護、演示傳感器故障、演示讀取故障碼、演示清除故障碼、演示原件測試等功能。
三、技術參數
1、外形尺寸：長2600mm*1600mm*1400mm
2、電池組電壓DC72V
3、係統電壓DC12V
4、電機功率：5KW
5、最大功率：9KW
6、額定電流73A
7、最大電流150A
8、前橋：麥弗遜式
9、後橋：整體式連杆式
10、轉向係統：電動助力
11、製動係統：電動真空助力
