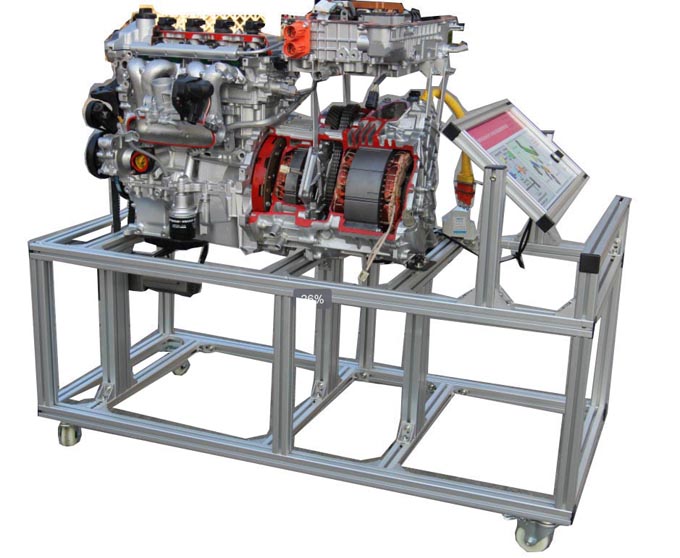

HY-QCX702混合動力驅動裝置解剖展示台

一、產品簡介

本設備台架以豐田混合動力係統各總成為基礎，經過剖切加工製作而成。解剖後的混合動力係統內部結構清晰可見，能充分展示混合動力驅動係統的整體構成與工作特點。本設備具有較強的教學意義，配套實訓指導資料，合格證，保修卡。

二、結構組成
解剖後的混合動力係統各總成（包含發動機、MG1、/MG2電機、變速器總成和變頻器），大功率減速電機、控製機構、設備展示台架、控製麵板、萬向腳輪等組成。
三、設備功能
動態運行，開啟控製開關，減速電機緩慢旋轉，帶動驅動係統慢慢運行。動力由減速電機——發電機——MG1發電機——MG2驅動電機——輸出軸動力輸出。內部組件可按原工況運動，可清楚動態反映發動機及傳動係統的的內部結構和動力傳遞路線。
混合動力各係統結構認識實訓；
混合動力各係統工作原理動態演示；
混合動力發動機的結構組成與認知了解實訓
混合動力係統氣缸蓋的結構組成與認知了解實訓
混合動力係統配氣機構的結構組成與認知了解實訓
混合動力係統曲軸連杆機構的結構組成與認知了解實訓
混合動力係統潤滑係統的結構組成與認知了解實訓
混合動力係統冷卻係統的結構組成與認知了解實訓
混合動力係統MG1電機結構組成與認知了解實訓；
混合動力係統MG1電機定子結構組成與認知了解實訓；
混合動力係統MG1電機轉子結構組成與認知了解實訓；
混合動力係統MG2電機結構組成與認知了解實訓；
混合動力係統MG2電機定子結構組成與認知了解實訓；
混合動力係統MG2電機轉子結構組成與認知了解實訓；
混合動力係統動力連接機構的結構組成與認知了解實訓；
混合動力係統變速箱行星齒輪機構的結構組成與認知了解實訓；
混合動力係統變速箱主減速器的結構組成與認知了解實訓；
混合動力係統變速箱差速器的結構組成與認知了解實訓；
混合動力係統變頻器的結構組成與認知了解實訓；
混合動力係統高壓係統的結構組成與認知了解實訓；
混合動力係統高壓線束連接的結構組成與認知了解實訓；
四、製作工藝
底座國標鋼材焊接而成，外部進行防鏽處理，並高溫噴塗，使其表麵耐油汙，易清潔。
混合動力各係統為線切割工藝，剖口整齊，美觀。
剖口著色，區分剖口與原件之間關係。
控製麵板，高清UV噴塗，顏色亮麗，並且不易褪色。
萬向腳輪，移動方便。並且能隨時鎖止，保證了教學安全。
五、技術參數
使用車型：普銳斯
驅動類型：油電混合
運行轉速：26r/分
驅動速比：25:1
電機功率：120W
萬向腳輪：3寸
設備顏色：解放藍
外形尺寸：1100*550*1100
