HY-QC254東風1120GA電控發動機實訓台一、設備簡介東風1120GA電控發動機實訓台采用東風汽車1120GAF發動機為基礎，配套發動相關機附件及電控係統

HY-QC254東風1120GA電控發動機實訓台

一、設備簡介

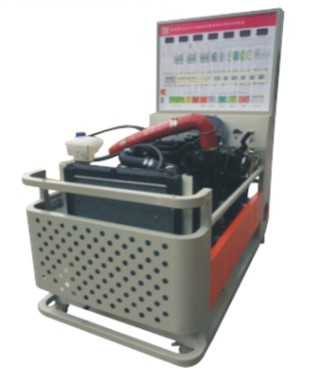

東風1120GA電控發動機實訓台采用東風汽車1120GAF發動機為基礎，配套發動相關機附件及電控係統，並按照原車布局製作而成。使之成為一個與真車性能完全一樣的發動機實訓台。可實現東風汽車1120GA發動機的所有運行狀態的演示。設備能夠完美展現東風汽車1120GA發動機係統的工作的特點、工作原理和工作特行。同時兼備發動機機械拆裝功能、發動機電控係統數據檢測功能、考核功能等，可實時掌握學每個員階段性的學習情況。高清圖文麵板，噴繪有係統原理圖、電路圖。控製台簡單明了，操作簡單，工作安靜。適用於中高等職業技術院校和各種汽車培訓機構。能夠滿足各類院校對東風汽車1120GA發動機係統的理論和實踐相結合的教學需要。

二、結構組成
發動機係統：進排氣係統、排氣係統、噴油係統、儀表係統、發動機電控單元、冷卻係統、起動係統、充電係統、控製及自診斷係統。
設備台架：一體式設備台架，燃油箱、蓄電池、電源總開關、斜麵式儀表工作台、數據檢測麵板，寬度為100mm的檢測儀器放置區、高清電路原理圖、實物安裝區、設備故障設置區（考核係統）、電氣箱、帶有百葉窗的防護隔板、帶有散熱孔的水箱護網、考核係統、控製機構、萬向腳輪等組成。
出廠附件：配套設備使用說明，實訓指導資料、產品合格證、保修卡。
三、實訓項目：
發動機整體的外觀了解與結構認知實訓
發動機共軌的結構與工作原理
發動機渦輪增壓係統的數據測量、故障診斷與排除實訓
發動機燃油供給係統的結構與工作原理。
發動機預熱係統的工作原理與故障排除
發動機燃油係統的數據測量、故障診斷與排除實訓
發動機進氣係統的數據測量、故障診斷與排除實訓
發動機傳感器數據測量、故障診斷與排除實訓
發動機執行器的數據測量、故障診斷與排除實訓
發動機機械部分的拆裝實訓
發動機儀表係統的數據測量、故障診斷與排除實訓
發動機自診斷係統的數據測量、故障診斷與排除實訓
發動機汽車診斷係統的使用與診斷思路提升實訓
發動機整體的職業技能考核實訓
四、通用參數
1、展示功能，能直觀展示東風汽車1120GA發動機機械係統的結構組成和鏈接關係。認知東風汽車1120GA發動機的各種零部件與安裝位置。
2、運行功能：能正常演示東風汽車1120GA發動機動、靜態及各種工況，滿足對發動機的起動、怠速加速、減速、停機等各種工況進行實訓實操及故障診斷需要。
3、顯示功能：儀表顯示單元，顯示發動機的各項數據，包含冷卻水的溫度，發動機的轉速，發動機的機油壓力，發電機的充電等。高精度數顯表實時顯示各個傳感器的信號變化，可動態觀察各個傳感器的數據變化過程。LED指示燈實時顯示各個執行器的工作情況。
4、識圖功能：麵板繪有高清晰度彩色電路原理圖。（與原廠發動機電路圖相對應）， 為學員提供東風汽車1120GA發動機電路的識圖、讀圖、畫圖的學習過程。
5、自診斷功能：配備外接式診斷座OBDⅡ，可連接專用或通用型解碼器對發動機電腦編碼查詢，故障讀取、故障碼消除、動態數據流讀取、波形分析、執行元件測試、係統登錄等；
6、檢測功能：檢測控製台麵板上,外接接線端子,使學生在不拔下元件插頭,不破壞原車線束的情況下,任意測量每一根線,每一個傳感器的數值,每一個執行器的工作狀態及變化.還可以通過端子，測量元件的電壓,電阻,電流,波形等,實時了解各個元件的工作狀態.
7、信號模擬功能：信號模擬係統，采用可調式信號模擬係統，可任意設定各個主要傳感器的任何參數，調節全程達到無極可調。
8、故障設置係統，在台架的隱秘處，設有故障設置係統，可模擬真實的故障在現，提供了解故障，判斷故障，診斷故障，排除故障等操作。
9、安全防護功能：蓄電池與電器用電設備之間安裝總電源開關，在台架不使用時，斷開開關，可以保護設備和蓄電池；如水箱、排氣管等部位采用帶有散熱孔的護板，提高操作安全性。
10、移動教學功能：實訓台配置帶鎖止裝置的萬向移動腳輪，移動方便，鎖止安全可靠。
五、製作工藝：
1、前部上中下均采用大R角圓弧設計，中間位置並且鏤空處理。既能看到內部部件，又能保障教學安全。
2、台架底座采用優質鋼材焊接而成，外形經過酸洗處理，再經過高溫噴塗，使其表麵光滑亮麗，耐油汙，易清潔。
3、超大傾斜式控製台(1000×260)，控製台上安裝有儀表、係統壓力表、點火開關、診斷座等。
3、內部超大電氣箱，放置發動機電控單元等。並配置保險絲盒，繼電器組等。
4、上箱采用鋼板激光切割，板金折彎工藝，開口整齊、無毛邊，表麵無焊點。背部為二開門設計（850×470mm），可以全部打開，方便維修保養。
5、設備的頂端為麵板名稱標牌，采用獨立式，與檢測麵區分開來。
6、檢測麵板為內嵌式安裝，表麵看不到任何螺絲
7、檢測麵板下方帶有萬用表或解碼器等設備放置台(1000×100mm)，方便測量。
8、考核係統安裝於設備的左側，並采用手動智能通用的製作工藝。內嵌式安裝，表麵看不到任何騾子螺絲。
檢測麵板為高級鋁塑板經UV噴塗工藝，電路線條清晰，顏色鮮豔。耐油汙，易清潔，不退色。
9、設備的兩側安裝帶孔防護板，防止學員手腳等伸入旋轉部件中。保證教學安全。
10、檢測端子為純銅製作，自帶絕緣端開孔直徑6mm，內孔直徑2mm，正好適合萬用表或示波器測量使用。
11、設備側麵帶有故障考核係統，並帶有鑰匙鎖，防止學院隨意操作。
12、設備腳輪方便移動，並能隨時鎖止，保證教學安全。
六、技術參數
外形尺寸：1600*1000*1760
油箱容量：10L
工作溫度：+-50
台架顏色：7032
防護板：桔紅平光
電源：蓄電池/90H
車 係：東風康明斯
發動機型號：（ISDE210-30）
氣缸排列形式：L
燃油標號；柴油

供油方式；高壓共軌

注：本產品還可提供東風係列其他型號發動機實訓台，如：東風EQ1118發動機實訓台
