HY-805DM型數控銑床電氣控製與維修實訓櫃 本實訓櫃是按照職業教育的教學和實訓要求而研製的。它適合各職業院校機電技術與應用、電氣技術應用、數控、數控機

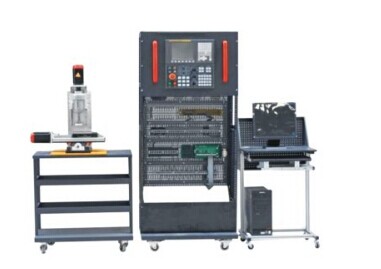

HY-805DM型數控銑床電氣控製與維修實訓櫃

    本實訓櫃是按照職業教育的教學和實訓要求而研製的。它適合各職業院校機電技術與應用、電氣技術應用、數控、數控機床調試與維修等專業教學與技能實訓，也適合職業培訓學校、職教中心、鑒定站/所數控維修技能鑒定考核。

一、產品特點
    配有西門子808D數控係統，采用數控機床的電氣控製係統開放式、模塊化結構設計，能完成數控車床的係統安裝調試、參數設置、PLC編程、故障診斷與維修、數控編程操作等多項任務。
    采用工業櫃式結構雙麵設計，具有占地麵積小、實訓操作方便、外形美觀等優點。實訓櫃正麵裝有數控係統、變頻器、伺服驅動器、伺服電機等模塊，並將各模塊接口信號引出，供外部接線與測量；背麵裝有低壓電氣器件、變壓器等，配有布線槽、接線端子，學生可通過端子自行接線布線，具有一定的擴展性。
    具有故障維修考核功能，可設置28個數控銑床的典型的電氣故障。考核係統由計算機和智能考核終端組成，由教師機進行故障設置，學生對故障現象進行分析，在學生機上輸入相應的故障代碼進行故障排除。智能考核終端由240×128點陣藍底背光液晶屏、PVC輕觸鍵盤、單片機、存儲器、網絡接口等組成，可單獨進行操作。
二、技術性能
輸入電源：三相四線～380V±10%  50Hz
工作環境：溫度-10℃～+40℃  相對濕度＜85%(25℃) 海拔＜4000m
裝置容量：＜3kVA
重    量：250kg
外形尺寸：80cm×60cm×175cm
三、實訓裝置的基本配置及功能
    實訓櫃為鐵質雙層亞光密紋噴塑結構，冷軋鋼板、鋁質麵板；雙麵櫃門設計，設有玻璃門，直觀清晰。櫃體右下方留有電源輸入線。由漏電保護器控製總電源，控製屏的供電由鑰匙開關和啟停按鈕控製。
數控係統單元：采用西門子公司的“SINUMERIK 808D ”數控係統，可同時控製3個數字進給軸和1個主軸。
驅動係統：X、Y、Z軸驅動係統由西門子S120伺服驅動器和1FK7交流伺服電機組成，用於控製X軸/Y軸和Z軸進給；
主軸係統：主軸電機變頻控製，由三菱變頻器進行無級調速。
四、實訓項目
1、電氣控製電路設計與分析
2、數控各單元連接與控製
3、數控係統參數設置與調試
4、輸入輸出接口原理實訓
5、伺服驅動係統調試與應用
6、主軸變頻原理與應用
7、銑床參考點調試
8、數控係統數據備份與通訊
9、PLC編程及應用
10、故障診斷與維修
11、數控係統操作與編程
五.數控係統配置：
