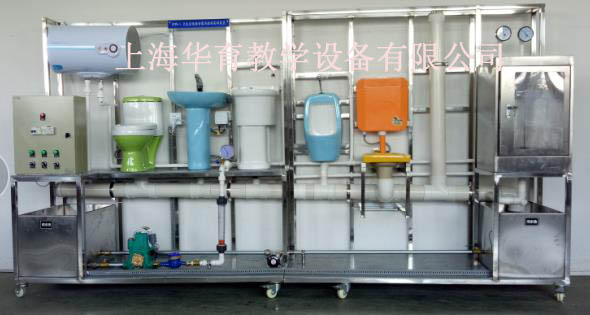

HYWM-1衛生室設備安裝與控製實驗裝置

用途：衛生設備安裝教學演示；要求配備衛生間給水排水管道係統、水泵、電路控製係 統等，能夠進行動態演示。

一、設備與附件的組成：
1、淋浴房主要由透明有機玻璃構成，裏麵裝配花灑水龍頭。
2、洗臉盤、大便器、小便器、蹲便器各一套知名品牌陶瓷衛浴組成。
3、排水係統由排水管道和水處理單元等組成。排水管路主要采用UPVC 管進行設計，可進行UPVC 管的切割、粘接、安裝和通水試驗操作。
4、冷水給水係統主要有給水箱、給水泵、給水管道、壓力變送器、水龍頭和淋浴頭等組成。管路采用不鏽鋼複合管進行設計，可進行不鏽鋼複合管的切割、安裝和通水試驗操作；通過轉子流量計可以完成用水量的計量。
5、熱水給水係統主要有電加熱鍋爐、熱水給水管道、水龍頭和淋浴頭等組成。管路采用PPR管進行設計，可進行PPR 管的切割、熔接、安裝和通水試驗操作，可對鍋爐進行溫度調節控製操作。
二、技術參數、
1.裝置外形尺寸：3500mm×790mm×1900mm
2.電源 220V
3.工作電壓：單項三線220V±5％ 50Hz
4.安全保護：具有漏電自動保護裝置
5.故障設置：演示水循環，排水給水，管道安裝等
三、實訓項目
1、了解各種衛生設備的構造；
2、掌握排水係統中橫管、立管水氣流現象的基本規律；
3、了解排水係統中衛生器具水封的作用及其破壞原因；
4、認識排水係統中通氣管係的作用；
5、通過排水係統的實驗，加深對臨界流量的認識；
6、了解引起水質回流汙染的原因；
7、排水係統管路的切割、熔接、安裝和通水試驗操作
