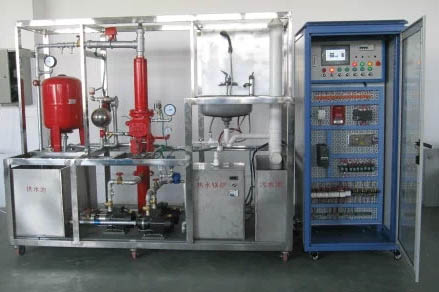

HYPS-1C給排水設備安裝與控製實訓裝置

       給排水設備安裝與控製實訓裝置是專門為職業院校開設的給排水工程、建築電氣、樓字智能化設備、建築設備、市政工程等土木水利類相關專業而研製的。給排水設備安裝與控製實訓裝置根據建築物行業中住宅和工業場所給排水工程係統的特點采用工程對象係統設計實訓模型，通過該裝置的操作訓練可考核學生掌握給排水設備安裝與控製的綜合能力，如管材切割與連接、管道安裝、設備安裝、電氣安裝、設備接線、編程控製、故障排查等：同時，可培養學生的團隊合作能力、工作效率、質量意識、安全意識、職業道德和職業素養等。

 一、係統結構與組成
    給排水對象模型整體采用不鏽鋼框架進行設計，主要給排水管道設備安裝在鋼架底座上、具備開放式的特點，由生活給水係統、消防給水係統、熱水給水係統、排水係統和控製係統五個部分組成。
    生活給水係統主要有給水箱、給水泵、給水管道、壓力變送器、脈衝水表、水龍頭和淋浴器等組成。管路采用不鏽鋼複合管進行設計，可進行不鏽鋼複合管的切割、安裝和通水試驗操作，通過控製係統可實現生活給水係統的變頻恒壓供水功能，實現單泵變頻控製或雙泵切換控製等功能；通過脈衝式水表可以完成用水量的計量。
    消防給水係統主要有給水箱、噴淋泵、穩壓罐、濕式報警閥、壓力開關、水流指示器、消防給水管道、閉式噴淋頭等組成。管路采用鍍鋅管進行設計，可進行鍍鋅管的切割、套絲、安裝和通水試驗操作，通過控製係統可實現自動噴淋滅火功能。
    熱水給水係統主要有電加熱鍋爐、熱水給水管道、水龍頭和淋浴頭等組成。管路采用PPR管進行設計，可進行PPR管的切割、熔接、安裝和通水試驗操作，可對鍋爐進行溫度調節控製操作。
    排水係統主要有汙水箱、液位傳感器、排水泵、排水管道和水處理單元等組成。排水管路主要采用UPVC管進行設計，可進行UPVC管的切割、粘接、安裝和通水試驗操作，結合控製係統可實現汙水箱的水位檢測和排水泵的啟停控製等功能。
    給排水自動控製係統主要有電氣控製櫃、觸摸屏、操作開關、工作狀態指示燈、PLC控製器、變頻器、低壓電氣、水泵、水表、傳感器（浮球式液位計、壓力開關、水流指示器、信號
    蝶閥、壓力變送器）、組態監控軟件等組成。通過控製係統可實現給排水係統的自動化控製功能。
二、主要技術性能
1、工作電源：三相四線製AC380V±10％50Hz；
2、給排水模型外形尺寸：2.25m×0.79m×1.9m（長×寬×高）；
電氣控製櫃外形尺寸：0.8m×0.6m×1.8m（長×寬×高）；
3、給排水模型材料：不鏽鋼；
4、整機功耗 lt;4.5kVA；
5、安全保護措施：具有接地保護、漏電過載保護、誤操作保護功能；安全性符合相關的國標標準，所有材質均符合環保標準。
三、通過項目任務實施，可考察的職業能力
1．係統竣工圖和控製電氣原理圖繪製
2．管材加工和連接
鍍鋅管、不鏽鋼複合管、PPR、UPVC管的切割、套絲、熔接、連接。
3．配件和器件的安裝
    完成生活給水係統、消防給水係統、熱水給水係統和排水係統中管路配件的安裝；完成水泵、壓力變送器、水表、浮球液位計、信號蝶閥、濕式報警閥組、水流指示器、閉式噴頭、末端試水裝置、水龍頭、淋浴器等水暖器件的安裝。
4．管道試壓與通水試驗
5．電氣設計、安裝與接線
水泵、配電櫃、控製器、指令元件、操作元件的安裝、接線
6．控製程序設計與調試
（1）變頻控製程序設計與調試
（2）抄表計費程序設計
（3）噴淋滅火控製程序設計
（4）給排水監控程序設計
（5）組態監控係統設計
