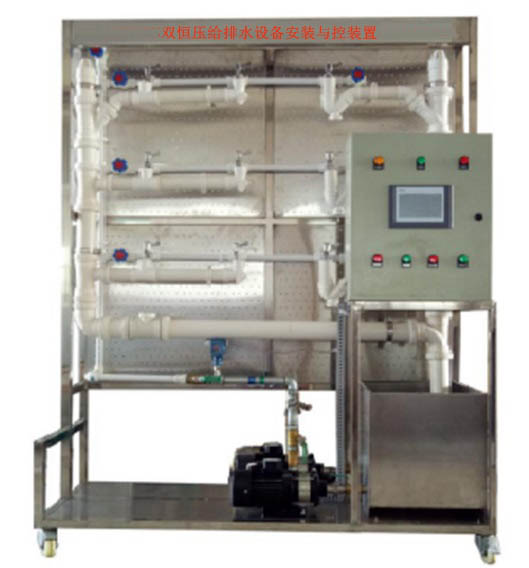

建築給排水設備實訓
02162273926
產品展示
一、設備特點:
1、控製平台采用PL+變頻器的開放式控製結構,提供組態軟件和PLC開發環境,可以讓學生自行設計控製方案,靈活性強。
2、控製平台有熱過載保護、過流保護、漏電保護、接地保護、工頻和變頻聯鎖控製等多重保護機製。
3、控製係統能模擬真實的給水係統,有自動控製和手動控製兩種控製方式,當自動控製失效時,係統由手動控製方式運行。
4、控製對象全部使用不鏽鋼和有機玻璃器件,保證不生鏽、不易老化;模擬三層大樓給水係統,具有有生活水係統和消防水係統兩種水路模型;動力係統由3台水泵構成,其中1台常規變頻循環泵,一台休眠小泵,一台消防泵,能夠模擬常規生活供水係統、消防供水係統和夜間小流量供水係統,能夠生動模擬大樓給排水係統的典型結構。
5、設置三個單元實物模型供水,單元之間采用並聯,每個單元設置3個分區供水,立管分三路至相應樓層供水。相應分層/分戶閥門按規範設置。給水管采用ppr複合管。采用雙立管排水方式排水,雙立管采用特殊螺旋消音管立管實物模型排水。水平層分區采用不同類型沉水裝置,和不同下水三通連接。恒壓供水采用雙電機自動切換、分段恒壓供水、手動啟動、工頻手動、手動變頻、自動恒壓控製等功能.
二、生活水係統實訓
1.實訓項目一:配件和器件的安裝:給水係統中管路配件的安裝;
2.實訓項目二:壓力變送器、水龍頭器件的安裝。
3.實訓項目三:恒壓設備與操作。
三、排水係統實訓
1.實訓項目一:排水管路結構安裝
2.實訓項目二:係統原理認識與了解
三、電氣軟件實訓項目
1.實訓項目一:係統竣工圖和控製電氣原理圖繪製
2.實訓項目二:管道試壓與通水試驗
3.實訓項目三:電氣設計、安裝與接線:水泵、配電櫃、控製器、指令元件、操作元件的安裝、接線
