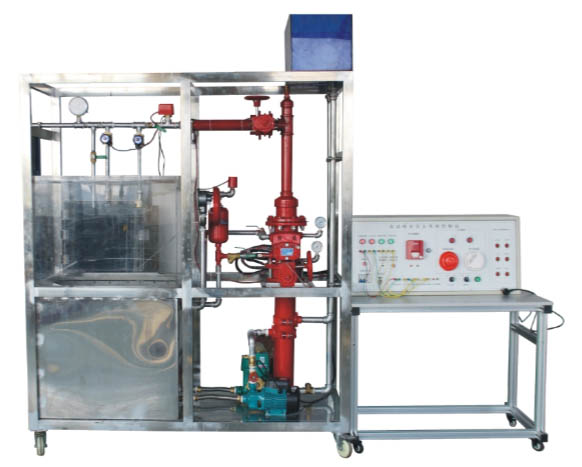

HY-X3-2型自動噴淋滅火係統實訓裝置

 一、係統概述
“噴淋滅火係統實訓裝置”依據《自動噴水滅火係統設計規範》相關標準設計,該係統具有噴水滅火係統典型結構，能夠完成火災探測，火災報警，現場滅火等演示性實訓項目，同時還能清楚的展示噴淋滅火係統的典型設備構成和係統工作原理，通過該裝置的操作學習，學生可以對樓宇中噴水滅火係統的結構有一個全麵的了解，掌握建築物內部主要滅火設備的應用，熟悉樓宇中濕式報警閥、水流指示器、壓力開關等滅火設備的結構和原理，熟悉滅火係統的控製原理和工作過程。它適用於學習《建築滅火係統》、《樓宇給排水係統》、《樓宇消防控製係統》等專業課的中職業院校的實訓教學。

二、係統特點
1.具有試驗性噴淋啟動功能，當自動控製係統出現故障時，可手動啟動噴淋泵
2.本身自帶控製器，可實現本地控製，也可實現消防報警聯動控製
3.模型框架和水箱等主要部件全部使用不鏽鋼器件，保證不生鏽、不易老化
4.噴淋泵和氣壓罐等關鍵設備分別采用德國和瑞士進口設備，穩定型強
5.濕式報警閥、水流指示器、壓力開關等設備全部通過國家強製性產品認證
三、技術參數
1.輸入電源：單相三線～220V±10% 50Hz
2.環境溫度：+4℃～+45℃
3.裝置容量：＜3000kVA
4.外形尺寸：2200mm×700mm×1800mm
5.安全保護：具有漏電自動保護裝置
四、實訓項目
1.係統結構與設備認識
2.噴淋滅火係統安裝與使用
3.噴淋滅火係統伺應狀態操作
4.噴淋滅火係統調試
5.火災探測與火災報警
6.噴淋滅火操作
7.噴淋滅火監控使用
8.噴淋係統係統綜合操作訓練
9.噴淋滅火係統與消防報警係統聯動（選做）
五、基本配置
1.豪華型電腦桌（鐵質雙層亞光密紋噴塑結構）
桌麵為防火、防水、耐磨高密度板,結構堅固，造型美觀；設有一個櫃門，可用於放置工具、存放資料等，電腦桌還設有四個萬向輪（帶鎖緊功能），便於移動和固定，有利於實訓室布局。
2.滅火控製櫃
(1)滅火控製器
滅火控製器使用單片機作為主控製器,實現對煙感探測器、水流指示器、信號碟閥、壓力開關的狀態檢測，並在自動狀態下實現對報警輸出，聲光報警和啟動噴淋水泵。通過串口和軟件可實現上位機監控功能，同時可實現本地控製和聯動控製切換功能
(2)滅火控製櫃
滅火控製櫃由電源開關、電壓源指示、狀態指示燈（煙感探測器、水流指示器、信號碟閥、壓力開關）、聲光報警器、手動控製裝置等部分組成，可以完成噴淋滅火係統的電源控製、狀態指示、火災報警、自動滅火、手動滅火控製等功能，同時具有聯動控製接口，可以接受其它消防報警係統的聯動控製信號
3.噴淋滅火係統模型
模型框架和水箱等主要部件全部使用不鏽鋼器件，保證不生鏽、不易老化，可以模擬兩層大樓噴淋滅火係統；模型係統主要由噴淋水泵、氣壓罐、濕式報警閥、水力警鈴、延時器、壓力開關、水流指示器、封閉式噴頭、試驗閥、火災探測器、火災報警器等典型噴水滅火設備構成，能生動模擬大樓內水滅火係統的典型結構。
噴淋水泵：數量1台 功率 750W 揚程：30米 流量:8立方米/小時
高位水泵模擬氣壓罐：數量1台 容積50升，功率 750W 揚程：30米，0.3MP
濕式報警閥：數量1台 口徑：Ф100mm 額定工作壓力1.2MPa
玻璃球噴頭：數量至少6個 68℃溫級
水流指示器：數量至少2個 靈敏度15L-37.5L/min
感煙探測器：1個，總線編碼型，報警電流小2MA普通煙霧體濃渡等級
感溫探測器：1個總線編碼型，報警電流小2MA、68℃溫級
燃氣探測器：1個總線編碼型，報警電流小2MA、普通氣體濃渡等級
溫度傳感器：1個，100PT電阻2MA、
