一、係統概述

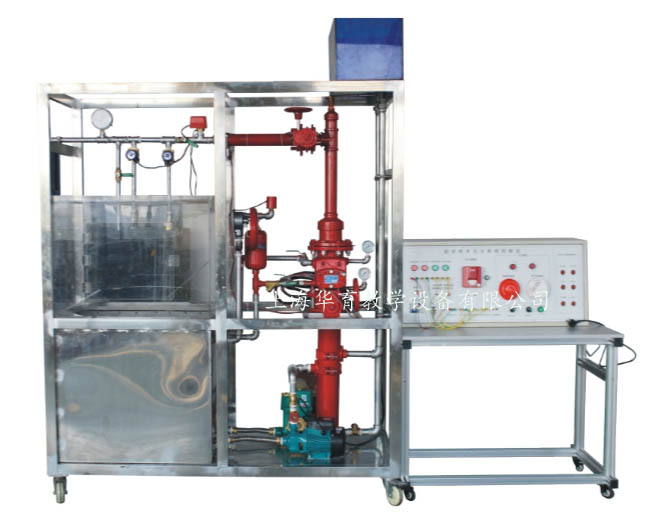

“噴淋滅火係統實訓裝置”依據《自動噴水滅火係統設計規範》相關標準設計,該係統具有噴水滅火係統典型結構,能夠完成火災探測,火災報警,現場滅火等演示性實訓項目,同時還能清楚的展示噴淋滅火係統的典型設備構成和係統工作原理,通過該裝置的操作學習,學生可以對樓宇中噴水滅火係統的結構有一個全麵的了解,掌握建築物內部主要滅火設備的應用,熟悉樓宇中濕式報警閥、水流指示器、壓力開關等滅火設備的結構和原理,熟悉滅火係統的控製原理和工作過程。它適用於學習《建築滅火係統》、《樓宇給排水係統》、《樓宇消防控製係統》等專業課的中職業院校的實訓教學。
二、係統特點
1.具有試驗性噴淋啟動功能,當自動控製係統出現故障時,可手動啟動噴淋泵
2.本身自帶控製器,可實現本地控製,也可實現消防報警聯動控製
3.模型框架和水箱等主要部件全部使用不鏽鋼器件,保證不生鏽、不易老化
4.噴淋泵和氣壓罐等關鍵設備分別采用德國和瑞士進口設備,穩定型強
5.濕式報警閥、水流指示器、壓力開關等設備全部通過國家強製性產品認證
三、技術參數
1.輸入電源:單相三線~220V±10% 50Hz
2.環境溫度:+4℃~+45℃
3.裝置容量:<3000kVA
4.外形尺寸:2400mm×700mm×1800mm
5.安全保護:具有漏電自動保護裝置
四、實訓項目
1.係統結構與設備認識
2.噴淋滅火係統安裝與使用
3.噴淋滅火係統伺應狀態操作
4.噴淋滅火係統調試
5.火災探測與火災報警
6.噴淋滅火操作
7.噴淋滅火監控使用
8.噴淋係統係統綜合操作訓練
9.噴淋滅火係統與消防報警係統聯動(選做)
五、基本配置
1.豪華型電腦桌(鐵質雙層亞光密紋噴塑結構)
桌麵為防火、防水、耐磨高密度板,結構堅固,造型美觀;設有一個櫃門,可用於放置工具、存放資料等,電腦桌還設有四個萬向輪(帶鎖緊功能),便於移動和固定,有利於實訓室布局。
2.滅火控製櫃
(1)滅火控製器
滅火控製器使用單片機作為主控製器,實現對煙感探測器、水流指示器、信號碟閥、壓力開關的狀態檢測,並在自動狀態下實現對報警輸出,聲光報警和啟動噴淋水泵。通過串口和軟件可實現上位機監控功能,同時可實現本地控製和聯動控製切換功能
(2)滅火控製櫃
滅火控製櫃由電源開關、電壓源指示、狀態指示燈(煙感探測器、水流指示器、信號碟閥、壓力開關)、聲光報警器、手動控製裝置等部分組成,可以完成噴淋滅火係統的電源控製、狀態指示、火災報警、自動滅火、手動滅火控製等功能,同時具有聯動控製接口,可以接受其它消防報警係統的聯動控製信號
3.噴淋滅火係統模型
模型框架和水箱等主要部件全部使用不鏽鋼器件,保證不生鏽、不易老化,可以模擬兩層大樓噴淋滅火係統;模型係統主要由噴淋水泵、氣壓罐、濕式報警閥、水力警鈴、延時器、壓力開關、水流指示器、封閉式噴頭、試驗閥、火災探測器、火災報警器等典型噴水滅火設備構成,能生動模擬大樓內水滅火係統的典型結構。
噴淋水泵:數量1台 功率 750W 揚程:30米 流量:8立方米/小時
高位水泵模擬氣壓罐:數量1台 容積50升,功率 750W 揚程:30米,0.3MP
濕式報警閥:數量1台 口徑:Ф100mm 額定工作壓力1.2MPa
玻璃球噴頭:數量至少6個 68℃溫級
水流指示器:數量至少2個 靈敏度15L-37.5L/min
感煙探測器:1個,總線編碼型,報警電流小2MA普通煙霧體濃渡等級
感溫探測器:1個總線編碼型,報警電流小2MA、68℃溫級
燃氣探測器:1個總線編碼型,報警電流小2MA、普通氣體濃渡等級
溫度傳感器:1個,100PT電阻2MA、
......
