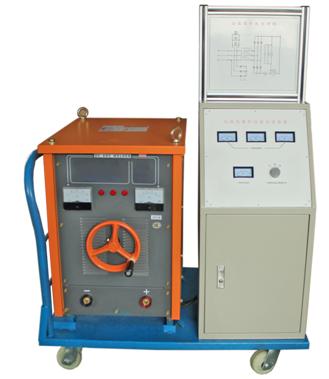

HYZLDH-1直流電弧焊技能實訓裝置

HYZLDH-1直流電弧焊技能實訓裝置適用於《焊接方法與設備》一體化教學。用於電弧焊的認識和基本操作、電弧焊工藝、平板對接、管板對接、管子對接、T形接頭焊接等技能實訓。

一、技術性能
1.輸入電源：三相四線～380V±10%  50Hz
2.空載電壓：65V
3.額定負載持續：35%
4.額定輸出電流：250A
5.適合焊條直徑：Φ2～Φ5
6.裝置容量：18.5kVA
7.絕緣等級：F
8.外形尺寸：90cm×60cm×90cm
二、係統配置
實訓裝置主要由實訓設備、常用工具組成。
(1)電弧焊電源：采用動鐵式弧焊變壓器，輸出電流50A～250A可調。
(2)焊鉗一把：規格為300A，即能控製焊條的夾持角度，又可把焊接電流傳輸給焊條。
(3)交流電壓表、交流電流表各一隻：測量範圍分別為AC0～100V、AC0～300A,用於顯示輸出端空載電壓、焊接電壓及焊接電流，便於學生了解交流電弧焊機的下降特性。
(4)結構原理圖：配有動鐵式弧焊變壓器結構原理圖及相關文字說明，加深學生對電弧焊機原理的理解。
(5)工具櫃：裝置帶有1個工具櫃，可放置相關實訓工具及資料等。
