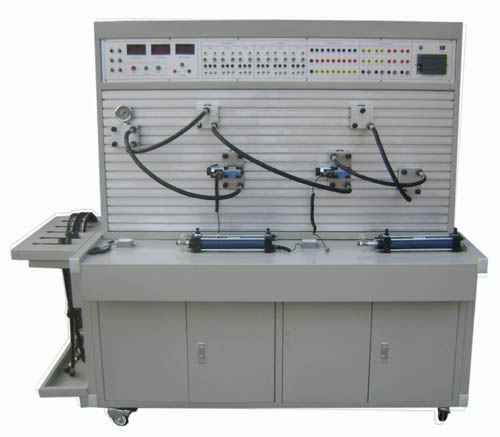

 HYY-20液壓與氣壓傳動PLC綜合實訓裝置（工業型）

一、概述
    液壓與氣壓傳動綜合實訓裝置采用綜合結構，配備兩套實驗設備，一麵為氣動與PLC實訓平台，一麵為液壓傳動與PLC實訓平台，且各自配有獨立的PLC電氣控製設備。
同一套裝置既可以分別獨立進行液壓控製、氣動控製的相應基本同路及其應用實驗，又可以進行PLC編程及應用控製實驗，適用於“液壓傳動與控製”、“液壓與氣壓傳動”、“氣動技術”等相關課程的教學實訓。

二、 液壓傳動部分技術參數及指標
    集真實的液壓元件、各執行模塊、繼電器控製單元、PLC編程控製技術於一體，液壓元件成獨立模塊，均裝有帶彈性插腳的底板，實訓時可在通用鋁型材板上組裝成各種液壓係統回路，電機和泵軸承式連接（一體化）再和油箱固定在一起，油箱和控製屏單獨放置；帶有三相漏電保護，直流電源帶有過流保護，係統額定壓力為6.3Mpa，壓力過高自動卸荷。
三、液壓平台技術參數
輸入電源：三相五線，380V．允差±l0%，50Hz。漏電保護器控製屏總電源，電網電壓表監控電網電壓，並有三隻數字表指示，帶燈保險絲保護，控製屏的供電由啟停開關控製.同時具有漏電保護。
裝置容量：<1.5kVA。
變量葉片泵：壓力7MPa．排壁8mL/r，轉速1450r/min。
PLC選用三菱FX1S-20MR主機，主機為12點開關量輸入／8點開關量輸出
配有控製模塊：電源模塊，繼電器控製模塊，PLC控製模塊，
電機：額定電壓380V．額定功率1.5kW，絕緣等級B
液壓泵站：大容積60L．2mm鋼板、變量葉片泵及電機、油溫液麵計、清潔蓋、空氣濾清器、耐震不鏽鋼壓力表，L-HL46號液壓油。
液壓仿真控製軟件，其界麵可清楚的展示液壓元器件的內部結構以及液壓回路的工作過程。通過該軟件，用戶可以在計算機上進行液壓、電氣液壓知識的學習以及回路的設計、測試和模擬的控製。該軟件強大的仿真功能可以實時顯示與軟件連接的實際控製回路的動作。
四、氣動平台技術參數：
氣動元件有氣控、電控和手控等方式，氣動回路可采用獨立的繼電器控製單元進行電氣控製，也可采用PLC控製；各個氣動元件成獨立模塊，均裝有帶彈性插腳的底板，在通用鋁型材板上構建成各種氣動回路：集各種真實的氣動元件、繼電器控製單元、PLC編程控製技術於一體。帶有漏電保護，係統額定壓力保護。
五、通用技術參數：
輸入電源：三相五線，380V，允差±10%，50Hz。
裝置容量：<1kVA。
靜音空氣壓縮機：工作電源AC 220V，允差±10%，50Hz;電機功率125W:標稱容積10L，額定輸出氣壓1Mpa。．
六、PLC單元技術參數：
PLC選用三菱FX1S-20MR主機，主機為12點開關量輸入／8點開關量輸出。
配有控製模塊：電源模塊，繼電器控製模塊，PLC控製模塊。
七、液壓實訓項目：
1、單級調壓回路
2、多級調壓回路
3、減壓回路
4、卸荷回路
5、進油節流調速回路
6、回油節流調速回路
7、旁油節流調速回路
8、液壓缸差動連接的快速運動回路
9、調速閥短接速度換接回路
10、調速閥串聯的速度換接回路
11、調速閥並聯的速度換接回路
12、用換向閥的換向回路
13、用“O”型機能換向閥的鎖緊回路
14、用液控單向閥的鎖緊回路
15、用順序閥控製的順序動作回路
16、用壓力繼電器控製的順序動作回路
17、用行程開關控製的順序動作回路
18、用調速閥控製的同步回路
八、氣動實訓項目：
1、單作用氣缸的換向回路；
2、雙作用氣缸的換向回路：
3、單作用氣缸速度控製回路；
4、雙作用氣缸單向調速回路；
5、雙作用氣缸雙向調速回路；
6、速度換接回路；
7、緩衝回路；
8、二次壓力控製回路  ：
9、高低壓轉換回路；
10、計數回路；
11、延時回路：
12、過載保護回路；
13、互鎖回路；
14、單缸單往複控製回路；
15、單缸連續往複動作回路。
16、直線缸、旋轉缸順序動作回路；
17、多缸順序動作回路：
18、雙缸、同步動作回路：
19、四缸聯動回路；
20、三缸聯運回路；
21、卸荷回路；
22、或門型梭閥的應用回路。
23、快速排氣閥應用回路；
24、與門型梭閥的應用回路.
九、液壓配置清單：

十、氣動配置清單：
