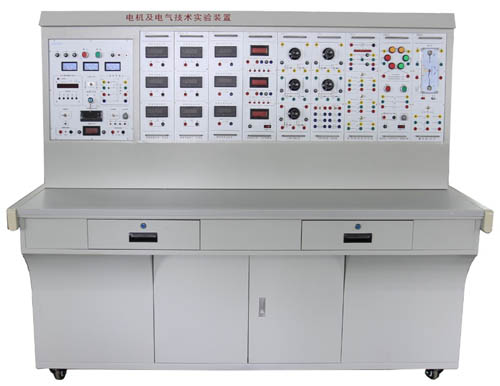

HYDQ-01C電機原理實驗裝置

一、技術性能

    1、輸入電源：三相四線(或三相五線) ～380V±10% 50Hz

    2、工作環境：溫度-10℃～+40℃  相對濕度＜85%(25℃)  海拔＜4000m

    3、裝置容量：＜1.5KVA

    4、重 量： 480Kg

    5、  外形尺寸（約）：180cm×68cm×160cm

二、裝置的基本裝備

1、DQ01B電源控製屏

2、(1) 交流電源

提供三相0～450V可調交流電源，同時可得到單相0～250V可調電源(配有一台三相同軸聯動自耦調壓器（規格1.5KVA、0～450V），克服了三隻單相調壓器采用鏈條結構或齒輪結構組成的許多缺點)。可調交流電源輸出處設有過流保護技術，相間、線間過電流及直接短路均能自動保護，克服了調換保險絲帶來的麻煩。配有三隻指針式交流電壓表，通過切換開關指示三相電網電壓和三相調壓電壓。

   (2) 高壓直流電源兩路

提供220V(0.5A)勵磁電源及0～250V(2A)連續可調穩壓電樞電源(內部具有過壓、過流及短路軟截止自動恢複保護功能)各一組，並設有直流數顯電壓表及切換開關。

   (3) 人身安全保護體係

設有電流型漏電保護器，控製屏若有漏電現象，漏電流超過一定值，即切斷電源。

強電連接線及插座，采用全封閉結構，使用安全、可靠、防觸電。

(4)實驗室安全管理平台軟件（正版軟件、招標現場需提供版權證書核查和演示）

1）該係統集成無線遠程實驗台電源管理係統，終端由2.8寸TFT彩色液晶顯示屏和數據采集模塊組成，實時顯示實驗台三相電流值、三相電壓值、三相有功功率值、三相無功功率、功率因數、頻率等電參數。

2）通過手機或其他移動終端係統監控查詢學生實驗台的電源開關狀態；單獨開啟關閉學生實驗台電源；全部開啟或全部關閉實驗台電源功能；定時預約實驗台電源開啟關閉功能。

3）密碼上電管理功能，隻有密碼輸入正確才能給實驗台上電

4）在聯網狀態，教師通過手機APP，可遠程實時高速讀取實訓台的電流、電壓值、功率因數等參數；實時顯示設備使用功率和曆史曲線，實時監控設備的運行狀態、故障預警和異常報警

5）可遠程設置實驗台保護電壓和電流，當輸入電壓或者電流超過保護電壓值或者保護電流值自動切斷實驗台電源保護設備，並推送信息到教師控製端。

6) 具有設定時間、聯網自動校準時間、定時報警、切斷電源及記錄各種告警次數等功能。

(5) 控製屏正麵大凹槽內，可掛儀表及實驗部件。凹槽底部設有多個小圓形單相三芯220V電源插座，供儀表等部件供電用。控製屏兩側設有三極220V電源插座及三相四極380V電源插座。

2、DQ02實驗桌

實驗桌為鐵質亞光密紋噴塑結構，桌麵為防火、防水、耐磨高密度板,結構堅固，形狀似長方體封閉式結構，造形美觀大方；設有兩個大抽屜、櫃門，用於放置工具、存放掛件及資料等。桌麵用於安裝電源控製屏並提供一個寬敞舒適的工作台麵。實驗桌還設有四個萬向輪和四個固定調節機構，便於移動和固定，有利於實驗室的布局。

3、DQ03-1固定電機導軌、光電編碼器測速係統及智能數顯轉速表

    包括測速係統及固定電機的導軌等。導軌平整度好，無應力變形，加工精細，同心度好，互換性好，能保證電機與電機、電機與測功機之間連接的同心度，電機運行噪聲小，實驗參數典型，能較好滿足實驗要求。測速係統采用光電編碼器測速係統，克服了用測速發電機測速線性度差，測量不精確等缺點。

4、DQ05 三相組式變壓器（三隻相同的單相變壓器組成，原邊220V/0.35A，副邊55V/1.4A）

5、DQ06三相芯式變壓器（三柱鐵芯結構的三相三繞組變壓器，三個繞組，其額定值分別為220V/0.4A、63.6V/0.8A、55V/1.6A）。

6、DQ07直流複勵發電機 （Un=DC200V ， IN=0.5A ，  PN=100W ， n=1600RPM ，絕緣等級E ）

7、DQ09 直流他（並）勵電動機（Un=DC220V ， IN=1.1A ，  PN=185W ，n=1500RPM ，絕緣等級E ）

8、DQ10三相雙速異步電動機（ AC380V，轉速 1420 RPM，功率180W ,電流0.5A絕緣等級E）

9、DQ14 三相同步電機

作電動機時，220V/Y、0.35A、90W、1500r/min；作發電機時，220V/Y、0.45A、170W、1500r/min

10、測量儀表

6隻直流數字電壓表（0.5級精度；測量範圍：0－300V）、6隻直流數字電流表（0.5級精度；測量範圍：0－5A）、6隻交流數字電壓表（精度0.5級；測量範圍：0－450V）、6隻交流數字電流表（精度0.5級；測量範圍：0－5A）、6隻智能型功率、功率因數表（精度0.5級；測量範圍：0－2000瓦。）自動切換量程；超量程保護；可存貯、查詢數據。

11、DQ26三相可調電阻器(三組90Ω×2/1.3A瓷盤電阻)

12、DQ27三相可調電阻器(三組900Ω×2/0.41A瓷盤電阻)

13、DQ28三相可調電抗器

每相均由一個127V/0.5A的固定電抗器和一個0～250V的自耦調壓器組成，既可作固定電感和可調電抗器使用，也可作自耦調壓器使用。

14、DQ29可調電阻器、電容器

    提供90Ω×2/1.3A及900Ω×2/0.41A瓷盤電阻各一組，35μF/450V、4μF/450V電力電容各1隻。

15、DQ31波形測試及開關板

    由變壓器波形測試部分和兩個三刀雙擲開關、一個雙刀雙擲開關組成。

16、DQ32 旋轉燈，並網開關，同步機勵磁電源。

由並網用的三組相燈<黃、綠、紅各兩隻>,一組並網開關和一組同步機勵磁電源<5～40v>組成。

17、電氣控製掛箱一

提供交流接觸器（線圈電壓220V）三隻，熱繼電器一隻，電子式時間繼電器（通電延時，工作電壓220V）一隻，變壓器（220V/26V/6.3V）、整流電路、能耗製動電阻（10Ω/25W）各一組，帶燈按鈕（黃、綠、紅各一隻）三隻。

18、電氣控製掛箱二

提供中間繼電器（線圈電壓220V）二隻，熱繼電器一隻，熔斷器三隻，轉換開關三隻，按鈕一隻，行程開關四隻，信號燈、保險絲座各一隻。

19、雙圈護套結構連接線（不存在任何觸電的可能），裏麵采用無氧銅抽絲而成頭發絲般細的多股線，達到超軟目的，外包丁晴聚氯乙烯絕緣層，具有柔軟、耐壓高、強度大、防硬化、韌性好等優點，插頭采用實芯銅質件外套鈹輕銅彈片，接觸優良。

20、電工基本技能仿真軟件參數（正版軟件，投標文件中提供著作權證書和逐條演示一下內容）

軟件采用三維建模基於虛擬現實技術的計算機仿真模擬技術，可以進行電氣仿真、電子仿真、在線學習，氣動仿真、液壓仿真、傳感器仿真等常用工業技術仿真

1）電子仿真

（1）電子產品製造技術：電子產品製造過程；焊接與拆焊技術；SMT技術

（2）儀器儀表的使用：萬用表使用仿真；示波器使用仿真；信號發生器使用仿真

（3）原件識讀與檢測：電阻種類、識別、檢測仿真；電容種類、識別、檢測仿真；電感與小型變壓器種類、識別仿真；二極管種類、識別、檢測仿真；電阻種類、識別、檢測仿真；三極管種類、識別、檢測仿真；集成電路種類、識別仿真；晶閘管種類、識別仿真；貼片原件種類、識別仿真；傳感器種類仿真；開關種類仿真；接插件種類仿真；

（4）綜合技能實訓

①調光台燈電路的連線組裝仿真、測試、排故②數字時鍾電路的連線組裝仿真、測試、排故③放大電路的連線組裝仿真、測試、排故④收音機電路的連線組裝仿真、測試、排故⑤穩壓電源電路的連線組裝仿真、測試、排故⑥聲光報警電路的連線組裝仿真、測試、排故

2）電氣仿真

（1）電工基本常識與操作：

①安全用電常識：觸電方式；防護措施；接地接零；急救措施

②常用電工工具：通用工具；線路工具；設備工具

③常用導線連接：絕緣連接；線頭連接；接線樁；絕緣恢複

④手工焊接工藝：焊接工具；焊接過程；焊接質量；拆焊過程

（2）電工儀表

①萬用表：外形仿真，結構仿真，麵板仿真，使用仿真；

②電能表：外形仿真，原理仿真，檢測仿真，布局仿真，連仿真線，使用仿真；

③鉗形電流表：外形仿真，原理仿真，使用仿真；

④兆歐表：外形仿真，原理仿真，使用仿真；

⑤直流電橋：外形仿真，使用仿真；

⑥配電板：外形仿真，布局仿真，連線仿真，使用仿真；

（3）照明電路安裝

①熒光燈：器材仿真，電路仿真，原理仿真，連線仿真，排故仿真；

②兩地控製線路：器材仿真，電路仿真連線仿真

（4）電機與變壓器

①三相異步電動機：外形仿真，結構仿真，裝配仿真，維修仿真；

②單相異步電動機：外形仿真，結構仿真，裝配仿真；

③伺服電動機：外形仿真，結構仿真，原理仿真；

④步進電動機：外形仿真，原理仿真；

⑤直流電動機：外形仿真，結構仿真，裝配仿真；

⑥變壓器：外形仿真，結構仿真，原理仿真，裝配仿真；

（5）低壓電器

①交流接觸器：外形仿真，結構仿真，原理仿真，組裝仿真，檢測仿真；

②繼電器：外形仿真，結構仿真，原理仿真，檢測仿真；

③常用閘刀開關：外形仿真，結構仿真；

④低壓斷路器：外形仿真，結構仿真，原理仿真；

⑤熔斷器：外形仿真，結構仿真；

⑥啟動器：外形仿真

⑦主令電器：外形仿真，結構仿真；

（6）電動機控製仿真

①接線仿真：01具有過載保護的三相電動機正轉控製接線仿真、02雙重互鎖的三相電動機正反轉控製接線仿真、05三相電動機接觸器星形、三角形控製接線仿真、06三相電動機時間繼電器接線仿真、07三相電動機機械製動控製電路仿真

②電路仿真：01三相電動機具有過載保護的正轉控製仿真、02三相電動機雙重互鎖的正反轉控製仿真、03生產機械行程控製電路仿真、04三相電動機自耦降壓起動仿真、05三相電動機接觸器星形、三角形控製仿真、06時間繼電器仿真、07三相電動機機械製動控製電路仿真、08電動機反接製動控製電路仿真、09有變壓器全波整流能耗製動控製電路仿真、10接觸器控製的雙速電動機調速電路仿真、12利用電流繼電器控製繞線式異步電動機起動控製線路仿真、c620車床電氣控製仿真，電動葫蘆仿真，z35搖臂鑽床仿真

③排故仿真：01具有過載保護的正轉控製排故、02雙重互鎖的正反轉控製排故、03生產機械行程控製電路排故、04自耦降壓起動排故、05接觸器星形、三角形控製排故、06時間繼電器排故、07三相電動機機械製動控製電路排故、08電動機反接製動控製電路排故、09有變壓器全波整流能耗製動控製電路排故、10接觸器控製的雙速電動機調速電路排故、

（7）電工識圖

3）在線學習培訓

（1）提供免費遠程單片機培訓PLC培訓,伺服,步進,觸摸屏,變頻器, 單片機，數控，機器人，工業組態及網絡通信等全係列自動化技術培訓

（2）教師可以遠程通過新建不同班級、不同課程並上傳課程資料，可進行網上試卷批閱，作業批閱，回答學生問題。

（3）教師可以自由組合不同教學手段，實現各種不同的教學方法，比如談話式、研討式、活動式、競賽式等等，學習體驗；

（4）學生可以登錄在線學習係統，進行不同老師和不同課程學習，可以通過在線學習係統向老師提問，做筆記，評價及參與話題討論

4）液壓傳動原理的動態演示並不少於18種動態演示。

5）傳感器仿真（1）溫度變送傳感器仿真（2）液位傳感器仿真（3）流量傳感器仿真

6）氣動回路仿真演示：28回路的仿真，14路“考考你！”典型氣路設備故障。

7）PLC仿真可以通過PLC編程控製模型的相應動作從而完成工序動作包含機械手仿真、自動門仿真、升降機仿真、分揀仿真、正反轉仿真、郵件分揀、流水線、自動分揀等。

8）PLC運行數據顯示：PLC輸入電壓監控，PLC輸出電壓監控，PLC輸入開關監控，PLC輸出開關控製以及PLC輸入電壓模擬量實時數據，可根據實際需求添加128路。

9）PLC運行曆史數據：顯示PLC運行曆史數據，可按時、天、月進行查詢曆史數據曲線，以及曆史數據表格，可表格數據導出處理。

10）電機軟啟動及電機保護器的仿真

21.機床電氣實訓仿真軟件（正版軟件，投標文件中提供著作權證書和逐條演示一下內容）

以三維仿真交互技術和三維動畫視覺表現及多媒體數字技術為核心，能進行三維電路分析、電氣電路模擬電路考核、綜合技能虛擬實訓、電氣基礎訓練、元器件識別檢測。

1）軟件包含不少於12種常見機床電路，包含 M7130K平麵磨床； M7120型平麵磨床；C6140普通車床； C6150普通車床；C650-2 ；Z35搖臂鑽床； Z3040B搖臂鑽床；Z3050鑽床； X62W萬能銑床；T68臥式鏜床；M1432萬能外圓磨；KH-20/5t 橋式起重機。

2）每個機床電路包含：①結構組成②器件認識③原理介紹④接線練習⑤故障檢查⑥習題練習⑦書寫和清除功能。

3）結構組成菜單為介紹各種機床的結構組成；器件認識介紹各機床電路的執行元件接觸器熱繼電器和機床運動指令元件如按鈕，十字開關等元件的作用；原理介紹展示各機床電路原理圖，可對機床電路原理圖進行控製操作，對線路接通時的狀態用不同顏色區別，操作開關等原理圖符號相應的執行器件進行動作原理仿真；接線練習可以進行模擬真實機床電路器件進行示教接線、實訓接線考核和一鍵連接所有線路，連接完成可進行機床電路運行仿真；故障檢查每種機床設有不同故障，根據不同故障現象用模擬萬用表進行故障檢查，確定故障點係統會進行提示，鼠標右鍵恢複故障完成機床電路排故訓練；習題練習可進行12種機床電路知識書麵考試練習，答題完畢係統自動進行評判；書寫和清除功能用於教師示教功能，可在屏幕上進行標注提示，清除功能為清除屏幕標注。

三、 實驗項目

1、直流電機實驗

1）直流電動機與直流發電機的認識、控製及調速

2）直流發電機

3）直流並勵電動機

4）直流串勵電動機

5）並勵電動機轉動慣量測試

6）直流他勵電動機在各種運行狀態下的機械特性

2、變壓器實驗

1）單相變壓器

2）三相變壓器

3）三相變壓器的聯接組和不對稱短路

4）三相三繞組變壓器

5）單相變壓器的並聯運行

6）三相變壓器的並聯運行

3、異步電機實驗

1）三相鼠籠異步電動機的工作特性

2）三相異步電動機的起動與調速

3）單相電容起動異步電動機

4）單相電容運轉異步電動機

5）雙速異步電動機

6）三相異步電動機

7）三相鼠籠式異步電動機的不對稱運行

8）三相異步電動機的溫升實驗

9）三相鼠籠式異步電動機的轉動慣量的測定實驗

10）三相異步電動機在各種運行狀態下的機械特性

11) 三相異步電動機的M-S曲線測繪

4、同步電機實驗

1）三相同步發電機的運行特性

2）三相同步發電機的並聯運行

3）三相同步電動機

4）三相同步電機參數的測定

5）三相同步發電機的突然短路實驗

6）三相同步發電機的不對稱運行實驗

5、電力拖動繼電接觸器控製

1) 三相異步電動機的點動和自鎖控製線路

2)三相異步電動機的正反轉控製線路

3)三相異步電動機的降壓起動控製線路

4)三相異步電動機單向啟動及反接製動控製線路

5)三相異步電動機的Y/△起動及能耗製動控製線路

四、裝置的配置清單
