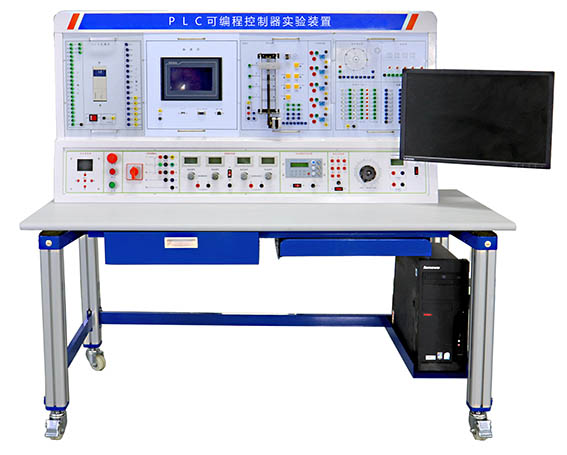

HY-PLC2H型可編程控製器、變頻調速綜合實驗裝置(網絡型)

一、概述
      HY-PLC2H型PLC可編程控製器實驗、變頻調速綜合實驗裝置(網絡型)是專為目前我國各院校開設的《可編程控製器技術》、《可編程控製器及其應用》、《變頻調速技術》等課程配套設計的。集可編程邏輯控製器、通信編輯器、編程軟件、工控組態軟件、仿真教學軟件、模擬控製實驗模塊、實物等於一體,可直觀地進行PLC的基本指令訓練,多個應用廣泛的PLC實際應用模擬實驗和實物控製實驗,同時也為了高層次的設計開發實驗提供良好的條件。為了結合教學要求,設計過程中參考了國內多種教材,從中精選出二十七組典型性的實驗項目,配備三相鼠籠異步電機、繼電器、變頻器能完成多個電氣控製實驗。


二、特點
 1、PLC可編程控製器實驗裝置采用組件多結構更換實驗模塊便捷,如需擴展功能或開發新實驗,隻需添加實驗模塊即可,永不淘汰。
 2、雙口接線法 PLC主機與實驗模塊之間的連接即可采用自鎖緊接插線單線逐點連接,以提高動手動腦能力,加深了解PLC的結構功能,又可通過排線一次性連接,以提高實驗連接速度,與單一連接法相比具有絕對優越性。
 3、實驗對象形像逼真,接近工業現場的實際應用,通過本實驗裝置的訓練,學生很快就能適應現場的工作。
 4、采用三菱FX1N-40MR主機 集成數字量I/O(24路數字量輸入/16路數字量輸出)
5、組態棒圖教學采用MCGS工控組態軟件,所有實驗都已編輯出形象直觀、動感強、教學效果好的組態棒圖,進行實驗動態跟蹤教學。
6、PLC主機網絡實驗教學:
該實驗裝置具有兩種通訊模式:A、1:N通信,一台電腦(主站)控製PLC主機(從站)進行通信實驗;B、N:N通信,PLC主機與PLC主機間實現通信,任何一台PLC主機(主站)與PLC主機(從站)通信。
三、裝置構成
1、 三相電源,直流穩壓電源、安全保護裝置
2、 實驗模塊:
 (1)交通信號燈PLC自動控製實驗模塊
 (2)攪拌器的PLC自動控製實驗模塊
 (3)LED數碼管顯示PLC自動控製實驗模塊(實物)
 (4)四層電梯的PLC自動控製實驗模塊 (實物)
 (5)加工中心刀具庫選擇控製實驗模塊(實物)
 (6)藝術彩燈造型的PLC控製實驗模塊
 (7)電機的自動控製實驗模塊(實物)
 (8)步進電機的PLC控製實驗模塊(實物)
 (9)模擬電視發射塔實驗模塊
 (10)自動送料裝車係統實驗模塊
 (11)自動售貨機實驗模塊
 (12)自動成型係統實驗模塊
 (13)水塔自動供水係統實驗模塊
 (14)郵件自動分揀係統實驗模塊
 (15)自動洗衣機係統實驗模塊
 (16)電鍍係統實驗模塊
 (17)繼電器控製實驗模塊(一)
 (18)不鏽鋼電機導軌,光碼盤測速係統(配1024光電編碼器)
 (19)基礎實驗模塊
(20)變頻器實驗模塊(選用三菱S520變頻器)
3、PLC可編程控製器實驗操作桌
4、編程應用軟件
5、PLC仿真實訓軟件一套:
(1)通過PLASH虛擬環境實時顯示PLC的運行狀態
(2)可以實現PLC虛擬接線,並對接線進行錯誤檢查
(3)PLC編程訓練、PLC程序編寫測試等功能
(4)實現PLC運行模擬,對錯誤程序進行檢查
6、工控組態軟件一套:
  打開軟件編程環境,任何實訓都可以編輯出形象直觀動感強、數字效果好的組態棒圖,並進行實訓動態跟蹤教學。
7、PLC可編程控製器(接口都已引到麵板)及轉接通迅電纜。
四、技術性能
1、輸入電源:三相四線電源,輸入時指示燈亮。
2、電源輸出:有漏電型保護器、過載、短路保護裝置。
A.三相四線380V輸出,由三隻電壓表指示輸出電壓
 B.~220V通過安全插座輸出
 C.+24V/2A直流穩壓輸出
 D.+5V/1A直流穩壓輸出
 E.0-15V可調直流輸出0-20mA可調電流輸出
F.恒流源
3、PLC可編程控製器:三菱FX3U-48MR

4、重量:100Kg
5、外形尺寸:160×75×150 cm3
五、基本實驗項目
1.與、或、非邏輯功能實驗
2.定時器、計數器功能實驗
3.跳轉、分支功能實驗
4.移位寄存器實驗
5.數據處理功能實驗
6.微分、位操作實驗
7.交通信號燈PLC自動控製實驗
8.攪拌器的PLC自動控製實驗
9.LED數碼官顯示PLC自動控製實驗(實物)
10.四層電梯的PLC自動控製實驗(實物)
11.加工中心刀具庫選擇控製實驗(實物)
12.藝術彩燈造型的PLC控製實驗
13.電機的自動控製實驗 (實物)
14.步進電機的PLC控製(實物)
15.模擬電視發射塔實驗實驗
16.自動送料裝車係統控製實驗
17.自動售貨機實驗
18.自動成型實驗
19.水塔自動供水控製係統實驗
20.郵件自動分揀實驗
21.自動洗衣機控製係統模擬實驗
22.電鍍過程控製實驗
23.三相鼠籠式異步電動機點動和自鎖PLC控製(實物)
24.三相鼠籠式異步電動機聯動正反轉PLC控製(實物)
25.三相鼠籠式異步電動機帶延時正反轉PLC控製(實物)
26.三相鼠籠式異步電動機Y/△轉換起動PLC控製(實物)
27.變頻器功能參數設置與操作實驗
28.基於PLC通信方式的變頻器開環調速
29.變頻器速度閉環反饋係統實驗
30.變頻器開環運行實驗
31.變頻器多段速度運轉實驗
32.變頻器外部操作實驗
33.MCGS組態棒圖實驗教學,利用已編輯好組態棒圖,對以上任何實驗進行動態跟蹤教學實驗
34.針對實驗項目的具體要求,學生自行編輯組態棒圖進行實驗。
