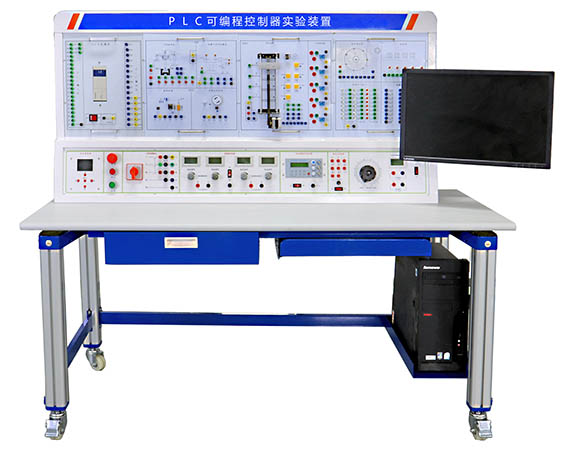

HY-PLC2型 PLC可編程控製器實驗裝置

1-25021G6242H49 (1).jpg

 一、概述
PLC可編程控製器是以微處理機基礎發展起來的新型工業控製裝置。它以體積小、功能強、可靠性高以及應用安裝方便的特點,很快在我國的工業控製中占據了主導地位,並且不斷發展。根據這一發展形勢,全國各大專院校、各類職業技術學校都將PLC教學納入教學任務,作為電子、電氣以及工業自動化類專業的一門必修棵。PLC可編程實驗係統是根據這一教學要求開發的新一代PLC教學產品,自產品推出以來,得到了各大院校教學教師和專家的一致好評。全套裝置設計合理、功能強大、操作簡單方便,對學生理解和掌握可編程控製器的控製原理和操作方法。加快學習PLC的編程方法。都具有極大的幫助。是PLC教學中的理想工具。

二、係統構成
1、PLC可編程實驗屏
2、PLC可編程控製器操作桌
3、PLC實驗模塊
4、編程應用軟件
5、PLC及轉接通訊電纜
6、電腦(用戶自備或代購)
三、PLC可編程控製器實驗台
(一)功能、特點
1)實驗台包括
A.輸入電源:三相四線電源,輸入時指示燈亮。
B.電源輸出:有漏電型保護器、過載、短路保護裝置。
C.三相四線380V輸出,由三隻電壓表指示輸出電壓
D.直流電壓:0~10V可調輸出;直流電流:0~20mA;
E.220V通過安全插座輸出
F.+24V/1A直流穩壓電源輸出
G.+5V/5A直流穩壓電源輸出
2)PLC主機的輸入輸出端口均已引到麵板上。輸入可以接模擬輸入開關、行程開關或光電開關等。輸出可以接麵板上的指示燈、數碼管和繼電器、直流電機和蜂鳴器,還可以與演示裝置相連接,可應用實際的工業控製。
3)實驗台本身帶有24V/2A的電源。可以直接用於輸出負載或與演示裝置接口或與其它對應裝置相連。
4)實驗台結構采用掛箱式,便於實驗項目擴展和用戶第二次開發。
5)可完成PLC控製原理基本實驗、應用實驗以及用於真正的工業控製。
6)PLC主機配置
(1)配置三菱或西門子等品牌主機型號可選,集成數字量、通信口、SC-09通信編程電纜。
(二)實驗項目
1)PLC基本技能實訓
1.PLC認知實訓
2.PLC仿真實訓
3.跳轉、分支功能實驗
4.移位寄存器實驗
5.數據處理功能實驗
6.微分、位操作實驗
7.與、或、非邏輯功能實驗
8.定時器、計數器功能實驗
2)PLC模擬控製應用實訓
1. 數碼顯示控製
2. 搶答器控製(優先級、數值運算,具有聲效功能)
3. 天塔之光控製(閃爍、發射、流水型)
4. 音樂噴泉控製(具有聲效功能)
5. 十字路口交通燈控製
6. 水塔水位控製
7. 自動送料裝車係統控製
8. 四節傳送帶控製
9. 裝配流水線控製
10.多種液體混合裝置控製

11. 自控成型機控製
12.全自動洗衣機控製(具有聲效功能)
13.電鍍生產線控製
14.自控軋鋼機控製
15.郵件分揀機控製
16.自動售貨機控製
17.機械手控製
18.四層電梯控製
19.加工中心控製
20.步進電機PLC控製
(三)技術參數
◆輸出電壓:直流24V,電壓表指示
◆利用應用軟件編程
◆電源輸入:交流220V,50Hz
◆電流 ≥2A,電流具有過載保護
◆外形尺寸:160×70×140 cm3
四、PLC可編程控製器實驗裝置
 1、該裝置是為了配合PLC可編程控製器實驗台使用而設計的外接演示裝置。它由LED發光二極管、大型
LED數碼管、直流電機、步進電機等執行機構用其他外圍電路模擬實際工業控製過程中的狀態,它形象生動的演示了PLC的整個執行過程。通過該裝置,可以鍛煉學生的動手能力,能夠形象生動的執行機構驗證自己編寫程序的正確性,掌握PLC的實際應用,增強學生對PLC的學習興趣。該裝置在演示屏上位置可任意移動、互換。
2、PLC實訓模塊

序號

編號

控製對象實訓模塊

實訓教學目標

1

SX1

搶答器/音樂噴泉

通過對搶答係統中各組人員搶答時序的監視和控製,掌握條件判斷控製指令的編寫方法;通過對音樂噴泉控製係統中“水流”及音樂的循環控製,掌握循環指令的編寫方法。

2

SX2

裝配流水線/十字路口交通燈

通過對“生產流水線”順序加工過程及十字路口交通燈路況信號控製,掌握順序控製指令的編寫方法。

3

SX3

水塔水位/天塔之光

通過對“水塔水位”和“儲水池水位”變化過程的判斷,了解簡單邏輯控製指令的編寫方法。通過對天塔之光閃亮過程的移位控製,掌握移位寄存器指令的編寫方法。

4

SX4

自動送料裝車/四節傳送帶

通過對傳送帶啟停、傳送狀態的控製和對貨物在自動送料裝車係統中流向、流量的控製,掌握較複雜邏輯控製指令的編寫方法。

5

SX5

多種液體混合裝置

通過對“液體混合裝置”中不同液體比例及液體混合時攪拌時間的控製,掌握條件判斷指令及各種不同類型的定時器指令的編寫方法。

6

SX6

自動售貨機

通過對用戶投幣數目的識別和自動售貨機中各種“貨物”的進出控製,掌握各種計數器指令及比較輸出指令的編寫方法。

7

SX7

自控軋鋼機/郵件分揀機

通過對自控軋鋼機和郵件分揀機材料(“鋼錠“郵件”)來料數量、來料類別識別及對各種執行器(例如“電機”)啟停時序的控製,掌握數值運算指令及中斷指令的編寫方法。

8

SX8

機械手控製/自控成型機

通過對機械手停留“位置”及自控成型機各方向“液缸位置”的控製,掌握一個完整工業應用係統中的較簡單邏輯控製程序的編寫能力。

9

SX9

加工中心(實物)

通過對加工中心中各方向“電機”運行方向及“刀庫”進出刀、換刀過程的控製,掌握一個完整工業應用係統中的較複雜邏輯控製的編寫能力。

10

SX10

四層電梯(實物)

通過對一個完整的四層電梯模型的綜合控製,初步掌握PLC控製係統的分析、I/O分配、設計I/O接線圖、接線、編程、調試等工作過程的綜合知識。

11

SX11

步進電機(實物)

步進電機係統由驅動電路、步進電機、刻度盤、指針等組成;

通過利用PLC對步進電機的控製,初步了解步進電機方向、拍數的控製及運動檢測、定位控製。

12

SX12

自動洗衣機/電鍍生產線

通過對洗衣機進出水時間、洗滌流程及電鍍生產線中物塊侵入不同溶液的時間、方式、先後順序的控製,掌握多點PLC控製係統的綜合應用能力。
