HY-XH3B信號與係統實驗箱
一、產品特點
1、實驗箱采用主板+獨立擴展模塊的結構，方便硬件電路的二次開發，也利於同學們自行設計電路。
2、清晰的模塊化布局，讓老師和學生都能很快地對實驗箱有一個全麵的了解，方便教學及使用。包括數字信號處理（DSP）單元模塊、FPGA可編程單元模塊、二階係統分析單元模塊、信號分解與合成單元模塊、信號卷積單元模塊、線性係統設計單元模塊等。
3、每塊積木均為標準尺寸：150×106×25mm，采用透明有機玻璃外殼封裝，有效地防止直接觸碰電子元件。
3、實驗箱自帶實驗所需要的電源、函數信號發生器、掃頻信號源、數字交流毫伏表、數字頻率計的儀器功能。
4、信號源采用DDS直接數字頻率合成技術，可產生高純度的正弦波，信號頻率範圍0MHz~10MHz，六檔步進檔位可調，最小步進1Hz。同時該信號源還具備方波、三角波以及頻率可調的脈衝信號。
5、掃頻源的掃頻範圍在1Hz～10MHz內任意可調。
6、數字交流毫伏表和數字頻率計均采用自行設計電路，而不是采用通用的表頭，讓儀表部分充分與本實驗係統相配合，也能讓學生了解這兩個部分的設計原理，並且可測量外部信號。
7、增加了抽樣定理驗證與信號恢複的分析與研究等實驗，且讓學生可以靈活地改變抽樣信號的頻率和信號回複電路的參數，讓學生加深對相關知識點的了解；
8、配有DSP標準的JTAG接口及PC機通信接口，可以方便地進行二次開發實驗；
9、考慮到實驗內容的層次性，數字信號處理部分直接固化了實驗所必須的程序代碼；
10、通過撥碼開關以及單片機和HPI口，可以很方便地進行實驗內容的選擇。
11、實驗係統集成數字信號處理模塊，並能完成如下實驗：
1）通過數字信號處理方式實現“信號自卷積”和“信號與係統的卷積”實驗；
2）用數字濾波的方式完成“信號的分解與合成”實驗，能隨意展示各次諧波的加減效果；
3）能展示濾波器相位移動對方波信號合成的影響，讓學生清晰地理解方波信號中各次諧波的相移對信號本身的影響；
4）用快速傅立葉變換實現信號的頻譜分析，並支持輸出給示波器進行顯示。
5）DSP部分采用自舉引導加載的方式，能支持上述實驗都在完全脫離PC機及仿真器的情況下進行；
11、包括調幅及頻分複用模塊，能涵蓋AM、DSB幅度調製解調以及FDM頻分複用和解複用方麵的實驗；
12、數字信號處理部直接固化實驗所必須的程序代碼，通過撥碼開關以及單片機和HPI口，可方便地進行實驗內容的選擇；

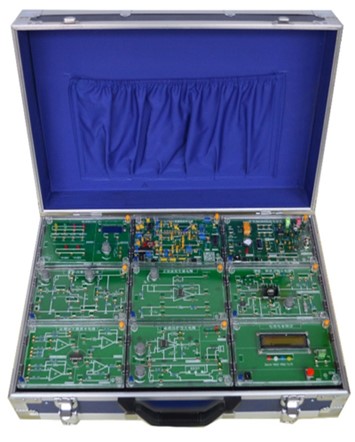

二、產品圖片
三、性能及技術指標
1、函數信號發生器指標：產生三角波、方波、正弦波，頻率範圍：10Hz-10MHz。
2、掃頻信號源指標：掃頻範圍：10Hz-10MHz。且掃頻範圍任意可調。掃頻速率6檔可調。
3、數字交流毫伏表指標：0-20V。
4、數字頻率計指標：測頻範圍：1Hz-99MHz。
5、電源指標：AC 220V±10% 、DC ±12V、±5V。
四、產品配置
1、電壓表及直流信號源模塊； 2、信號源及頻率計模塊；
3、抽樣定理及濾波器模塊； 4、數字信號處理模塊；
5、一階係統特性模塊； 6、二階係統特性模塊；
7、相平麵分析及係統極點對頻響的影響模塊； 8調幅及頻分複用模塊；
9、基本運算單元及連續係統模擬模塊。
10、配備與硬件實驗箱配套的仿真軟件。
