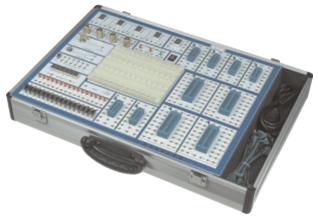

HY-SD1型數字電路學習機

產品介紹：
HY-SD1數字電路實驗箱,設計豪華氣派,主機提供了多種信號源;鎖緊插座;台灣產麵包板;正麵印刷字符連線,反麵按裝元器件,所有信號源、頻率計等電路全部由CPLD芯片和雙麵板構成，所有器件均選用上等優質產品,使整機的品質得到提高。由於正麵沒有任何元件,從而能有效的降低和避免人為損壞的可能。本機特點：使用方便,耐用,實驗項目靈活,可方便完成數字模擬各類實驗。本學習機適用於高等院校及各類職業技術學校的電子技術類教學。

HY-SD1型係統組成
（1）電源 ：交流輸入：220V±10% ，50HZ
直流輸出：±12V/0.2A 、 5V/2A
（2）手動單脈衝電路2組：每組可同時輸出正負兩個脈衝，脈衝幅值為TTL電平。
（3）連續脈衝，輸出均為TTL電平：
固定頻率脈衝源7路：1HZ、10HZ、100HZ、1KHZ、10KHZ、100KHZ、1MHZ；
（4）六位高精度數字頻率計 , 測量範圍：0-9.9999MHZ 誤差<1HZ（由CPLD芯片設計）
（5）邏輯電平的輸入與顯示：
A、十六位獨立邏輯電平開關：可輸出“0”、“1”電平（為正邏輯）。
B、十六位由紅色及綠色LED及驅動電路組成的邏輯電平顯示電路。
（6）數碼管顯示：6位由八段LED數碼管組成的BCD碼譯碼顯示電路；
（7）時序發生器及啟停控製電路。
（8）台灣產麵包板二塊(1600孔)
（9）20芯鎖緊插座2隻，40芯鎖緊插座2隻，16芯鎖緊插座4隻。
（10）各阻值電位器2隻。 ☆推薦實驗項目
1．TTL集成邏輯門的參數測試與使用
2．CMOS集成邏輯門的測試
3．門電路的邏輯功能實驗
4．常用組合邏輯功能器件的測試
5．數據選擇器及其應用
6．血型關係檢測電路和表決電路
7．RS觸發器的功能與測試
8．JK觸發器邏輯功能及主要參數測試
9．移位寄存器的功能測試
10．十進製計數器（CMOS）
11．異步計數器
12．同步計數器
13．計數、譯碼、顯示電路實驗
14．555集成定時器及應用
15．序列檢測器
16．數-模轉換器
17．追隨比較型A/D轉換電路
18．人工控製交通燈控製器
19．汽車尾燈控製電路
20．數字鍾電路的設計
21. 時序電路測試及研究
22. 波形產生及單穩態觸發器
23. A/D 轉換電路
24. D/A轉換電路
