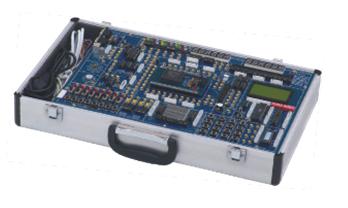

HY-E801型EDA實驗開發係統


HY-E801型EDA實驗開發係統是一種多功能、高配置、高品質的EDA教學與開發設備.其中多數是閉環實驗,形象生動,樂趣無窮,使學生在學中玩,在玩中學,學習效果明顯提高。適用於各層次高等院校的EDA教學、課程設計和畢業設計,也適用於科研所項目開發。

一、產品特點
(1)該係統采用“主板(基本實驗係統)+適配板(下載板)”的雙板式結構,配置靈活,適配板可選配Altera、Lattice、Xilinx等多家國際著名的PLD公司大部分ISP或現場配置的CPLD/FPGA進行編程下載,包括可對不同工作電壓CPLD/FPGA的編程,且在編程中無須做任何跳線切換即能自動識別主係統上的芯片,安全可靠,適合學生高密度的實驗操作。
(2)該係統提供良好的混合電壓(MV)兼容功能,具備了5V、3.3V、2.5V、1.8V不同芯核電壓的CPLD/FPGA器件編程下載和實驗開發的全兼容功能。因此,用戶可避免單5V的EDA實驗係統過時淘汰之慮。
(3)該係統可編程PLD器件與實驗模塊的連接全部采用自主連線,在PLD器件有限資源條件下,連接上盡可能多的輸入輸出器件和實驗模塊。可完全滿足從簡單數字電路到複雜數字係統的設計實驗。且PLD資源完全開發,也可借助該開發係統完成相關開發項目。
(4係統配有單片機管理係統和128*64LCD,實時提供相關信息。用戶可根據需要對管理信息修改。
二、實驗係統的硬件配置:
(1)主板可與多種下載板相適配,基本配置為Altera 1K30,其他下板選配(見下表);
(2)6位動態掃描顯示電路;
(3)6位靜態鎖存顯示電路;
(4)12位發光二極管顯示電路;
(5)8位二檔開關及其電平指示電路;
(6)8位按鍵開關電路;
(7)2位脈衝開關電路;
(8)電子音響模塊;
(9)16*16 LED點陣顯示模塊;
(10)128*64 LCD的液晶顯示模塊;
(11)A/D 0809轉換器模塊;
(12)D/A 0832轉換器模塊;
(13)時鍾信號源:4MHZ、2MHZ、1MHZ、500KHZ、8KHZ、4KHZ、1024HZ、64HZ、8HZ、1HZ;
(14)MCS-51單片機總線接口電路;
(15)40芯I/O擴展接口;
(16)一個5V蜂鳴器;
(17)一個四相步進電機;
(18)一個4*4小鍵盤;
(19)配有存貯器EPROM27256;
(20)一個RS232接口;
(21)一個VGA接口;。
(22)一個PS/2(鍵盤、鼠標)接口
三、實驗項目
<一>基本實驗:
(1)七人表決器;
(2)四位加法器;
(3)BCD碼加法器;
(4)格雷碼變換器;
(5)四位並行乘法器;
(6)觸發器;
(7)用ABEL語言設計74LS160功能模塊計數器;
(8)多模加減計數器;
(9)可控脈衝發生器;
(10)簡易數碼鎖;
(11)英語字母顯示實驗;
(12)八位乘法器;
(13)序列檢測器;
(14)可變模16位加法計數器;
(15)正負脈衝數控調製發生器;
(16)秒表。
<二>模塊實驗:
(1)A/D 0809模數轉換器實驗;
(2)D/A 0832數模轉換器實驗;
(3)步進電機控製實驗;
(4)16*16 LED點陣顯示實驗;
(5)電子時鍾實驗;
(6)數碼管靜態顯示實驗;
(7)VGA接口彩條信號實驗;
(8)4*4鍵盤擴展實驗;
(9)128*64 LCD液晶顯示實驗;
(10)電子音樂演奏實驗;
(11)RS232串口發送實驗(SEND);
(12)RS232串口接收實驗(RECEIVE);
(13)PS/2鍵盤接口邏輯設計;
(14)單片機總線接口實驗;
(15)異步串口通訊(UART)

<三>數字係統設計:
(1)數字鍾;
(2)頻率計;
(3).交通燈;
(4)數字鎖;
(5)出租車計費器;
(6)搶答器;
(7)自動電梯;
(8)彩燈控製器等。
