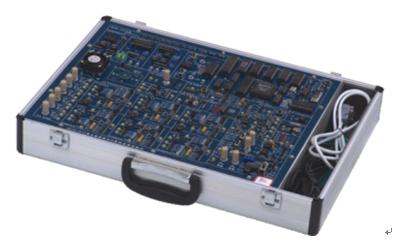

HY-ATC型自控原理與計算機控製實驗儀(自動控製原理學習機)是自動化、自動控製、電子技術、電氣技術、精密儀器等專業教學中的基礎課程。FC-ATC型自動控製原理學習機具有很強的開放性能、擴展性能；運算模擬單元的運放八個，每個運算模擬單元內都有實驗所需的電阻、電容等元件，可以通過短路塊和導線靈活方便的對實驗單元電路的組合，可構造出各種型式和階次的模擬環節和控製係統；從運算模擬單元獨立出來的可變電阻器組單元檔位連續，調節精度高，接線靈活多變，充分滿足於自控原理實驗教學的要求。
集成操作軟件，通過PC示波器功能可實時、清晰的觀察控製係統的各項靜、動態特性，方便了對模擬控製係統特性的研究。微型溫度控製單元可以代替烤箱進行溫度控製實驗，加上係統配置的直流電機、步進電機等控製對象，可開設控製係統課程的實驗。該係統還可擴展支持如線性係統、係統控製、係統辨識及計算機控製等現代控製理論的模擬實驗研究。

一、係統構成
各單元電路、8088CPU控製單元和PC機進行通訊的串口構成，USB采集數據。
信號源發生單元電路：正弦波、方波、斜波及拋物波
信號周期在2毫秒至30秒之間可調
采樣保恃器及單穩單元電路：由LF398及HEF4538等器件構成
運算模擬單元電路：
非線性用單元電路：
狀態指示燈單元：
數/模轉換單元電路：
AD0832模/數轉換單元電路：
AD0809單節拍脈衝發生單元：
電位器單元：
－5V電源發生單元：
驅動單元：
電機單元：直流電機、步進電機
信號測量單元：采用PC軟件實現雙蹤示波器、頻率特性分析等功能。
特殊運算環節單元：
可變電阻器組單元：
微型溫度控製單元：
電源:
1.輸入電壓：220V ±10%
2.輸出電壓/電流：+5V/2A，+l2V/0.2A，－l2V/0.2A
二、實驗項目
（1）計算機控製技術實驗項目
1. A/D，D/A轉換
2.采樣保持器
3.數字濾波
4.積分分離式PID控製
5.有紋波係統實驗
6.無紋波係統實驗
7.大林算法控製
8.非線性控製
9.解耦控製
10.綜合控製實驗
（2）自動控製原理實驗項目
1.典型環節的模擬研究
2.典型係統瞬態響應和穩定性
3.係統校正
4.控製係統的頻率特性
5.典型非線性環節
6.非線性係統（一）
7.非線性係統（二）
8.采樣係統分析
9.采樣控製係統的校正
l0.狀態反饋（極點配置）
（3）控製係統實驗項目
1.直流電機閉環調速實驗
2.溫度閉環控製實驗
3.步進電機調速實驗
以上所有實驗的具體內容由SDY-ATC的實驗指導書提供。
三、實驗室每人每套配置方案(二人為一組，一組用一張實驗桌)
1、HY-ACT 必配 1台
2、微機 自配 1台
3、示波器 自配 1台
4、萬用表 自配 1隻
5、實驗桌 自配 1張
6、實驗椅 自配 2把
