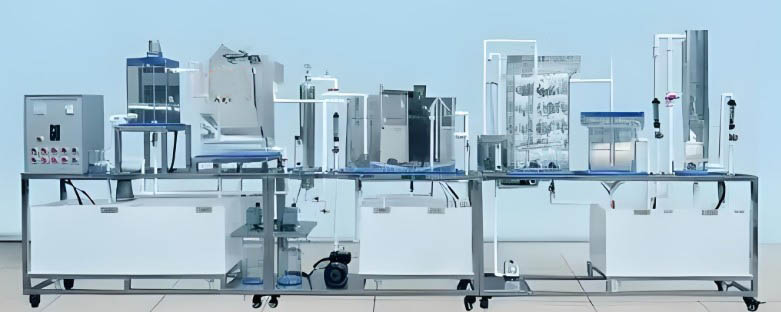

HYEP-P3型 油田廢水生物處理實驗裝置

一、產品概況

本實驗設備專為模擬油田煉油廠廢水處理全流程而設計的教學演示與動態實驗設備，模擬實際中試實驗工藝流程。

設備運行於常溫常壓環境，采用單相交流電源，裝置容量適配，具備接地、漏電及過流保護功能。

主體多采用透明有機玻璃材質，便於直觀觀察內部處理流程，實驗前需做好活性汙泥培養等準備工作。

可幫助學生清晰了解設備的工藝流程及技術參數，熟悉針對油田煉油廢水處理的特定流程。

可深化學生對實驗基本概念的理解，有效提升其理論與實踐知識水平，特別是在煉油廢水除油、除硫、除酚等方麵。

通過設備運轉，使學生能夠測定油的去除率以及 COD、BOD5、SS 的去除率，切實提高操作技能。

油田煉油廠廢水通常從蒸餾、烈化、疊合、焦化等生產裝置及油罐區排出，含有懸浮或乳化狀態的油類、硫化物、酚以及堿洗過程產生的含堿廢水。設備處理工藝一般涵蓋除油、除硫、除酚步驟。破乳池通過攪拌裝置破壞油滴的乳化狀態；斜板隔油池利用斜板結構加速油滴上浮分離；平流式氣浮池借助向水中注入微小氣泡，使汙染物附著並上浮去除；中心導流矩形接觸氧化池利用微生物降解有機物；豎流式沉澱池實現固液分離；過濾柱進一步過濾殘留雜質，以此實現對廢水中各類汙染物的有效去除。

二、主要參數和配置

1、處理水量：10～15L/h

2、進水含油量：300～500 mg/L

3、出水含油量：2～5 mg/L

4、裝置外形尺寸：3500mm×500mm×1600mm

5、電源 220V/功率1300W

6、配置：

PVC調節池 1隻、增壓泵1台、轉子流量計 2隻、有機玻璃破乳池1隻、串激電機1台、斜板隔油池 1隻、平流式氣浮池1隻、電機1台、串激電機1台、PVC油箱 1隻、PVC集水箱 1隻、不鏽鋼水泵 1台、轉子流量計1隻、溶氣罐1隻、聚丙烯藥箱1隻、計量泵 1台、增壓泵  1台、中心導流矩形接觸氧化池1隻、豎流式沉澱池1隻、過濾柱1隻、PVC清水箱 1隻、空壓機1台、氣體轉子流量計1隻、電控箱1隻、漏電保護開關、按鈕開關、連接管道和球閥、不鏽鋼或鋁型材實驗台架（帶萬向輪）等。

三、應用場景

1、教學：輔助學生深入學習煉油廢水處理知識，掌握設備操作技能，理解處理工藝原理，提升專業素養。

2、科研：為研究煉油廢水處理技術的優化、新型工藝的探索提供實驗平台，助力獲取相關數據。

3、企業：可在企業進行小型試驗，評估廢水處理效果，為實際生產工藝改進提供參考，同時用於培訓企業技術人員，提升其操作水平。
