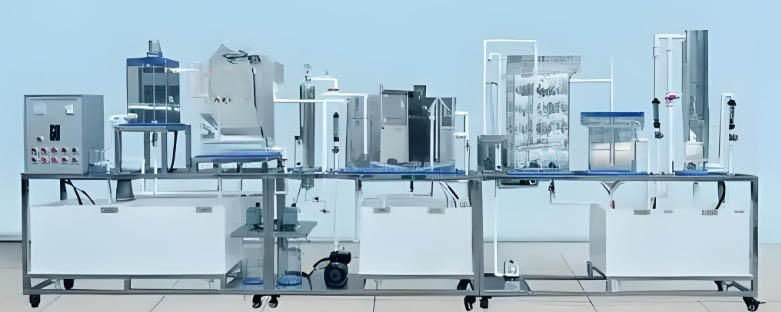

HYEP-P5型 製藥廢水處理基本工藝流程實驗裝置

一、產品概況

本裝置專為專為模擬高濃度製藥廢水（COD 10000~15000 mg/L）處理全流程而設計，涵蓋預處理、厭氧處理、好氧生物降解、深度過濾及臭氧殺菌等工藝單元。

通過可編程控製器實現進水、加藥、曝氣、反衝洗等自動化控製，各單元獨立或聯動運行，適配教學演示、工藝優化及工程可行性試驗需求。

裝置采用透明有機玻璃材質，COD去除率>97%，BOD5去除率>96%。可助力相關人員了解製藥廢水中常用的單元操作技術，熟練掌握由這些單元操作構成的處理流程，並能直觀觀察廢水、汙泥和空氣在處理過程中的動態變化。

設備各單元間均（jun1）設有取樣口，便於對每一段的處理效果進行實時監測。裝置既可以整套連接使用，也能夠根據需求分開單獨運行，具有高度的靈活性。主要功能亮點如下：

1、全流程集成：

涵蓋“物化預處理-厭氧酸化-好氧降解-深度淨化”完整鏈條，適配高濃度有機廢水處理。

2、精準控製：

PLC程序化控製，模擬製藥廢水間歇排放特征，支持多工況對比實驗。

3、高效殺菌：

臭氧殺菌係統（殺菌（jun1）率>99%），解決製藥廢水微生物殘留問題。

4、模塊化設計：

各單元可獨立運行（如單獨測試UASB或活性炭吸附），靈活適配不同實驗需求。

二、主要參數和配置

1、處理水量10～20L/h

2、裝置外形總尺寸：長×寬×高=6000mm×500mm×1700mm

3、電源 220V/功率2000W。

4、配置：

混合配水箱、初沉池、調節池、UASB升流式厭氧汙泥床、生物接觸氧化池、二沉池、普通快濾池、活性炭吸附、氧化殺菌係統等組成。進水流量計、汙水提升水泵、提升流量計、三相分離器、整套裝置由可編程序時間控製器1套、加熱恒溫水浴1套、數字溫度控製儀1台、溫度控製係統、循環恒溫水泵、濕式氣體流量計、水封槽；半軟性填料、微孔曝氣器、充氧泵、氣體流量計、二沉池：普通快濾池：濾料、排水槽、反衝洗水箱、電控箱、漏電保護開關、按鈕、連接管道和球閥、不鏽鋼或鋁型材台架（帶萬向輪）等組成。

三、應用場景

1. 教學演示

1）課程實驗：適用於《製藥廢水處理》《高級氧化技術》課程，演示“厭氧-好氧-深度處理”全流程； 學生可實操調節UASB溫度、臭氧投加量，觀察COD降解與殺菌效果。

2）技能培訓：培訓厭氧顆粒汙泥培養、生物膜掛膜等技能。

2. 科研實驗

1）工藝優化：

研究UASB容積負荷（10~30 kg COD/m³·d）對產甲烷效率的影響；

對比臭氧投加量（10~50 mg/L）對難降解有機物（如抗生素）的去除效果。

2）機理研究：

分析製藥廢水中特征汙染物（如溶劑、中間體）的生物降解路徑；

驗證活性炭吸附-臭氧氧化協同作用對毒性物質的去除機製。

3. 工程預研

1）中試驗證：

在製藥企業現場測試工藝可行性，優化工程參數（如HRT、SRT）；

為企業提供高濃度廢水處理方案（如發酵類、合成類製藥廢水）。

2）技術升級：

驗證新型催化劑（如非均相Fenton）或高效菌劑在深度處理中的增效作用。
