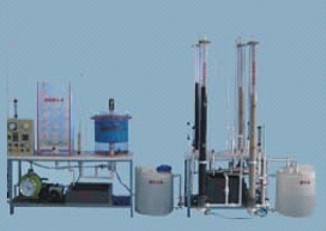

HYEP-P9型 廢水處理實驗裝置（中試）

一、產品概況

本裝置為模塊化工業廢水處理綜合實驗平台，專為水處理專業教學與科研設計，集成工業廢水處理全流程核心單元（物化+生化）。通過PLC智能控製係統實現進水、加藥、曝氣、反衝洗、排泥等工藝自動化運行，支持流程串聯/單元獨立實驗模式。透明池體結合多點取樣口設計（每單元均設監測點），可直觀觀察廢水、汙泥、氣體的動態變化，適用於工藝原理驗證、參數優化及異常工況模擬。

二、主要參數和配置

類別 規格/說明

核心

參數 - 處理量：300~500L/h

- 外形尺寸：15×1.5×2m（可移動式）

- 電源：AC220V/6kW

- 控製方式：PLC全自動/手動雙模式

標準

配置 1. 處理單元：

- 物化段：混合池+隔油池+中和池+氣浮池

- 生化段：均質池+缺氧池+好氧池

- 深度處理：二沉池（輻流式）+石英砂過濾池

2. 輔助係統：

- 加藥係統：儲藥桶+配藥桶+加藥泵（計量精度±2%）

- 水循環係統：提升泵+反衝洗泵（流量0.5~3m³/h）

- 曝氣係統：低噪音風機（氣量1.5m³/min）+微孔曝氣管

3. 監測控製：

- 流量監測：氣/水流量計（數顯）

- 電控箱：PLC（西門子S7-1200）+人機界麵（9寸觸摸屏）

- 安全防護：漏電保護+急停按鈕

擴展

功能 支持增配：

- 在線水質分析儀（COD/SS/pH）

- 汙泥濃度計

- 物聯網數據雲平台

三、應用場景

1、教學

①　水處理工藝課程實驗：單元操作原理實訓（如氣浮除油、硝化反硝化等）

②　畢業設計：工藝流程組合優化（物化-生化-過濾係統聯調）

2、科研

①　工業廢水毒性物質降解研究（如酚類/重金屬）

②　活性汙泥法動力學參數測定（OUR/SOUR）

3、企業

①　廠區預處理工藝中試測試（如電鍍/印染廢水）

②　運維人員技能培訓（PLC控製邏輯、故障排查）
