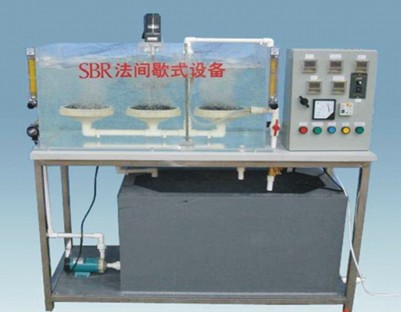

HYEP-P15型 SBR法間歇式汙水處理實驗裝置

一、產品概況

本裝置為序批式活性汙泥法（SBR）教學與工藝驗證平台，專為高濃度有機廢水（COD 600~1200mg/L）處理設計。通過全自動時序控製實現進水、反應、沉澱、排水、閑置五階段無縫切換，集成浮動潷水器與微孔曝氣係統，適配脫氮除磷、汙泥負荷調整及工藝優化研究

本裝置聚焦於序批式活性汙泥處理係統（SBR 工藝）。該工藝將有機汙染物降解與混合液沉澱功能融合於一體，相較於傳統連接式活性汙泥法，其工藝組成簡潔，無需汙泥回流設備與二次沉澱池，通常不易出現汙泥膨脹現象，且能在單一曝氣池內同步實現脫氮與除磷反應，易於自動化控製，可產出優質處理水。本裝置專為教學演示與動態實驗打造，助力用戶深入探究 SBR 工藝奧秘。

主要技術亮點：

①　智能時序控製：可編程控製器支持自定義周期（4~13h），曝氣量按需調節（0~16L/min）；浮動潷水器精準排水（液位控製精度±5mm）

②　可視化教學：透明反應池實時觀測汙泥絮體形態與沉澱過程；微孔曝氣係統（孔徑50μm）實現高效氧傳質。

③　工業級適配性：耐腐蝕磁力泵耐受pH 6~9環境；氣體流量計（量程250~2500L/h）匹配沼氣產量監測。

二、主要參數和配置

類別 規格/說明

核心參數 - 處理水量：2~6L/h（平均）

- 裝置外形尺寸：1100mm×400mm×1300mm

- 進水水質：COD 600~1200mg/L，BOD5 400~800mg/L

- 出水水質：COD 100~150mg/L，BOD5 50~100mg/L

- 反應池停留時間：4~13h（可調）

- 電源：AC220V/200W

- 安全防護：接地+漏電（≤30mA）+過流保護

標準配置 1. 反應係統：

- SBR反應池（550×350×400mm，透明有機玻璃）

- 含曝氣器、浮動潷水器、進/出水電磁閥

- 二沉池（停留時間4~1h）

2. 動力係統：

- 防腐磁力泵（20W，16~19L/min）

- 低噪音氣泵（40W，16L/min，帶微孔曝氣器）

3. 控製係統：

- 可編程自動控製器（預設五階段時序）

- 流量計：液體（2~20L/h） + 氣體（250~2500L/h）

4. 輔助單元：

- 原水箱+清水箱（PP材質）

- UPVC管路

- 移動式不鏽鋼或鋁型材台架（萬向輪帶鎖止）

擴展功能 選配：

- 在線DO/pH監測儀（實時數據記錄）

- 汙泥濃度檢測模塊（MLSS/MLVSS）

三、應用場景

（一）教學領域

環境工程實驗：SBR工藝五階段運行演示、汙泥沉降比（SV30）測定

實訓操作：曝氣強度對COD去除率的影響實驗

（二）科研範疇

為科研人員開展 SBR 工藝相關研究提供基礎實驗平台，用於探索不同運行參數下的處理效果，優化工藝條件，推動汙水處理技術創新。

（三）企業場景

可作為小型企業汙水處理工藝選型的參考實驗設備，幫助企業初步評估 SBR 工藝對自身汙水的處理可行性，為實際工程應用提供數據支撐 。
