一、設備概述通用機電設備安裝與調試實訓裝備主要由實訓台架、典型的機電設備的機械部件，電氣控製單元等組成。典型的機電設備的機械部件主要包括供料機構、傳送帶輸送分揀

一、設備概述

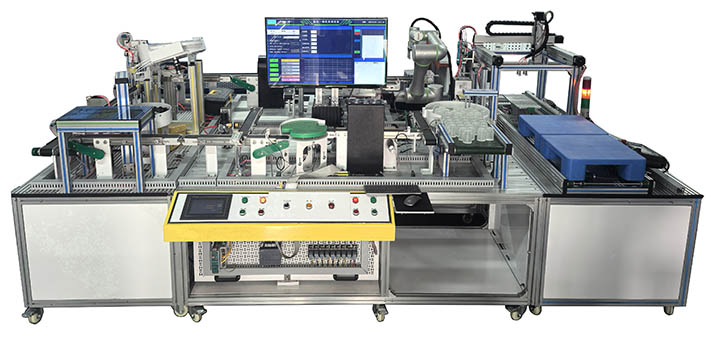

    自動化生產線實訓設備主要由實訓台架、典型的機電設備的機械部件，電氣控製單元等組成。典型的機電設備的機械部件主要包括供料機構、傳送帶輸送分揀機構、工業機器人、 直角坐標機械手、碼垛單元、填料機構、擰蓋打包單元、包裝打螺絲單元以及可擴展的模擬生產設備實訓模塊等；電氣控製單元主要有電源配電、PLC 可編程控製器、觸摸屏、變頻器、步進電機控製、直角坐標控製、按鈕指示燈、接線端子及各種檢測傳感器等部分組成。整體結構采用開放式和拆裝式，可根據現有的機械部件，以模塊化的方式組裝和搭建具有生產功能的智能生產線設備，也可添加其它機械部件組裝其他生產設備。

本實訓裝置適合中等職業學校的《機械技術》、《機電設備安裝與維修》、《機電技術應用》、《電氣運行與控製》、《電氣技術應用》、《電氣及 PLC 控製技術》、《可編程控製器技術》、《PLC 及其應用》、《人機界麵組態與應用》、《傳感器檢測與應用》、《工業機器人基礎與應用》、《運動控製技術與應用》、《變頻器技術及應用》、《電子電器應用與維修》等專業課程的實訓教學。也適合中高職學校、   職業培訓學校、職教中心、鑒定站的 PLC 實操、技能鑒定考核。

二、技術參數

1、輸入電源：三相五線製 AC 220V±10% 50HZ

2、輸入功率：≤2 kw

3、工作環境：1） 溫度： -10℃～+40℃

2） 相對濕度：≤90%（+20℃）

3）空氣清潔，無腐蝕性及爆炸性氣體，無導電及能破壞絕緣的塵埃

4、外形尺寸：實訓台：長×寬=1880mm×800mm×4台

5、本質安全：具有接地保護、漏電保護功能，安全性符合相關的國家標準。

三、實訓項目

通用機電設備安裝與調試實訓裝備用於教學，可按工作過程導向，工學結合的模式規劃教學活動，完成以下工作任務：

1. 機電設備的裝配與調整項目

選用該裝置配置的機電設備部件、氣缸、直流電機、步進電機、傳感器等器件可完成下列機電設備組裝工作任務：

1) 機械識圖與裝配工藝的編寫；

2) 轉盤供料機構的裝配與調整；

3) 托盤供料機構的裝配與調整；

4) 皮帶輸送機的裝配與調整；

5) 物件分揀機構的裝配與調整；

6) 直角坐標機械手機構裝配與調整；

7) 工業機器人單元的定位安裝調整；

8) 旋轉機構的組裝與調整；

9) 填裝機構的組裝與調整

10) 加蓋擰蓋機構的組裝與調整；

2. 氣動係統的安裝與調試項目：

選用該裝置配置的單出杆氣缸、氣動手爪、旋轉氣缸、氣動快換機構等氣動執行元件和單控電磁換向   閥、雙控電磁換向閥和磁性開關等氣動控製元件，可完成下列氣動技術的工作任務：

1) 氣動方向控製回路的安裝與調試；

2) 氣動速度控製回路的安裝與調試；

3) 氣動擺動控製回路的安裝與調試；

4) 氣動順序控製回路的安裝與調試；

5) 氣動快換控製回路的安裝與調試；

6) 氣動係統安裝與調試；

3. 電氣控製電路的安裝與調試

選用該裝置配置的 PLC 可編程控製器控製、變頻器、步進電機係統和指令開關、傳感器等，可完成下列電氣控製電路的安裝與調試工作任務：

1) 供料單元控製電路的連接與調試；

2) 步進電機驅動的輸送分揀控製電路的連接與調試；

3) 直角坐標機械手電氣控製電路的連接與調試；

4) 工業機器人單元控製電路的連接與調試；

5) 工件旋轉單元控製電路的連接與調試；

6) 加蓋擰蓋單元控製電路的連接與調試；

7) 填裝單元控製電路的連接與調試；

8) 視覺識別係統電路的連接與調試；

9) 通用機電設備整機控製電路的連接與調試；

4. 機電設備程序控製與調試項目

1) 供料單元 PLC 控製程序編寫與調試；

2) 分揀單元的 PLC 定位控製程序編寫與調試；

3) 輸送分揀單元 PLC 控製編寫與調試；

4) 步進電機驅動的輸送分揀 PLC 控製編寫與調試；；

5) 直角坐標機械手 PLC 控製程序編寫與調試；

6) 工業機器人單元 PLC 控製程序編寫與調試；

7) 加料單元 PLC 控製程序編寫與調試；

8) 加蓋擰蓋單元 PLC 控製程序編寫與調試；

9) 檢測分揀單元 PLC 控製程序編寫與調試；

10) 視覺識別係統流程編輯、PLC 程序編寫與調試；

11) 通用機電設備整機 PLC 控製程序編寫與調試；

5. 通用機電設備安裝與調試實訓裝備用於考核或技能競賽，可考察的職業能力：

1) 機械識圖能力

2) 機械構件的裝配與調整能力；

3) 機電設備的安裝與調試能力；

4) 電路安裝能力；

5) 氣動係統的安裝與調試能力；

6) 通用機電設備的控製程序的編寫與調試能力；

7)自動控製係統的安裝與調試能力。
