一、設備參數

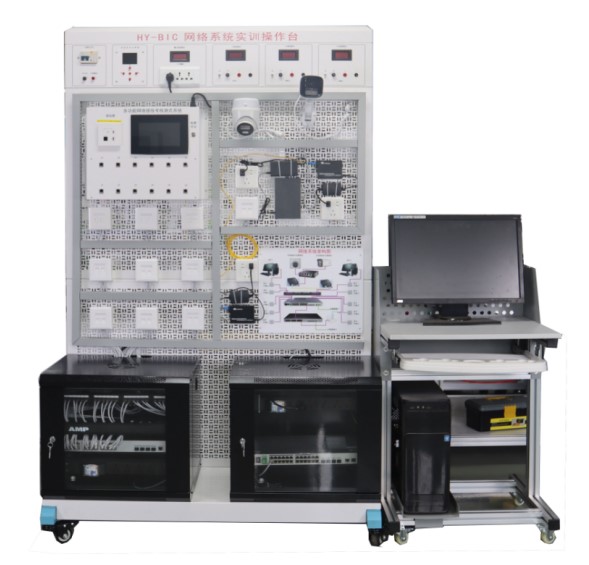

1、設備采用開放式網孔開型台架、網絡設備、工業鋁型材支架、高級噴塑鋼網孔掛板、電源控製器、配備工業用電源模塊、輔材及工具等組成；配備有移動腳輪，方便移動及安裝。

2、能夠使學生完成設備與信息盤間的安裝與布線、進線水平布線的敷設及建築物子係統中光纜、電纜、通訊線等敷設等項目，並可通過垂直子和水平布線係統對係統進行拓展，綜合其它管理級別的設備，從而掌握其各係統接線技術要點。

3、網絡運維管理係統的核心目標圍繞穩定性、效率性、安全性展開：

網絡可用性：通過實時監控和冗餘設計，確保設備/服務可用性≥99.9%；

性能優化：動態調整帶寬分配，實現網絡吞吐量提升20%-30%；

安全防護：集成入侵檢測(IDS)和防火牆策略，阻斷95%以上的外部攻擊；

故障響應：建立自動化告警機製，故障平均修複時間(MTTR)≤30分鍾。

部署統一監控平台和配置基線管理，

4、基本設備：路由器、交換機、攝像頭、三層管理交換機、光電轉換器、集線器，電腦等。

5、電源：AC220V±5%、具有漏電保護

6、外形：1200×680×1800（mm）

7、實驗室安全管理係統軟件參數

（1）該係統集成無線遠程電源管理係統，終端由2.8寸TFT彩色液晶顯示屏和數據采集模塊組成，實時顯示實驗台三相電流值、三相電壓值、三相有功功率值、三相無功功率、功率因數、頻率等電參數。

（2）終端具有兩級使用權限：普通權限 和 高級權限

（3）穩定可靠的互聯網連接：連接可靠性強，網絡數據延遲小。

（4）終端設備可以單獨開啟關閉學生實驗台電源；全部開啟或全部關閉實驗台電源功能；定時預約實驗台電源開啟關閉功能（雲定時）。

（5）終端設備與雲端聯動，實時顯示設備使用功率和曆史曲線，實時監控設備的運行狀態、故障預警和異常報警；設備的電參數和運行狀態會實時的映射到智能移動終端；

（6）可遠程設置實驗台保護電壓和電流，即時的反饋到雲端，並顯示在APP上；在APP上的操作權限同高級權限一樣可實現對設備的完全控製。

（7）預付費功能，餘額不足時自動上報到雲端。

（8）APP可以顯示總有功電量和曆史小時電量/日電量/月電量/年電量統計記錄；

（9）設備分享功能，通過APP可以把設備分享給其他成員。

8、多功能網絡接線考核測試係統

1）7寸多功能網絡測試（彩色LED色塊顯示連線，共54路）1台，每芯線端接對應彩色LED，直觀持續顯示端接連接狀況和線序，同時顯示6根雙絞線全部端接情況，直觀判斷通信網絡雙絞線的跨接、反接、短路、斷路等故障。

2）軟件平台內有考核設置功能，考核模試選擇，具有直觀判斷通信網絡雙絞線的跨接、反接、短路、斷路等生成檢測報表，並可上傳至上位機，也可在本機內查詢判斷結果。

3）支持能夠製作和測量至少6組RJ45跳線，對應指示燈顯示兩端RJ45接頭的壓接線端接連接狀況和線序，每根跳線對應6組48個指示線路直觀和持續顯示連接狀況和線序，共有6組指示燈分為6組鏈路，同時顯示6根跳線的全部線序情況，能夠直觀判斷雙絞的跨接、反接、短路、斷路等故障。

4）支持具有實訓考核評定功能，設備內置WIFI無線信號傳輸模塊，教師可通過上位機考核係統，實時監測多組學生實訓情況，同時支持各類技能大賽現場實施評判、管理、打印功能。

5）支持測試結果以TCP協議傳輸至教師計算機管理端軟件中。支持數據管理，能新建項目目錄分類，能新建項目包括項目名稱、項目描述、項目上級目錄、評分策略選擇、選擇導入測試結果。能顯示測試結果，包括設備號、IP地址、S/N序列號、鏈路1至鏈路6的分數統計，客觀分、主觀分、總成績的統計管理。能根據設備號、IP地址、S/N序列號等形式進行模糊查詢，能支持測試結果上傳、打分表下載以及成績單下載；能新建評分策略包括客觀分評分要素，鏈路1-鏈路6評分定義，主觀分自定義統計。能查看策略評分準則，包括客觀分、主觀分等評分要素的查看。

二、設備配置：

根據需求配置

三、實訓項目

1.光端機、收發器傳輸過程的模擬

2.網絡布線與數據運維管理

3.AP接入管理測試

4.測試報告的製作實訓項目

5.網絡拓撲結構繪製

6.交換機配置管理

7.路由配置與LAN管理

8.采用T568A、568B兩種標準製作水晶頭實訓項目

9.監控軟件的操作

10.障的判斷與處理

11.係統的設計與連接

12。網絡安全攻防實訓。
