一、技術性能
1、輸入電源：三相四線(或三相五線) 380V±10% 50Hz
2、工作環境：溫度-10℃～+40℃ 相對濕度＜85%(25℃) 海拔＜4000m
3、外形尺寸：≥1775mm×750mm×1500mm
4、裝置容量：＜1.5KVA
二、基本實驗項目
（一）電工基本實驗
1．基本電工儀表的使用與測量誤差的計算
2．減少儀表測量誤差的方法
3．線性與非線性電路元件伏安特性的測繪
4．電位、電壓的測定及電路電位圖的繪製
5．基爾霍夫定律驗證及故障判斷
6．疊加定理驗證及故障判斷
7．電壓源與電流源的等效變換
8．戴維南定理的驗證
9．諾頓定理驗證
10．雙口網絡測試
11．互易定理驗證
12．受控源VCCS、VCVS、CCVS、CCCS的實驗研究
13．典型電信號的觀察與測量
14．RC一階電路響應的測試 15．二階動態電路響應的研究
16．R、L、C元件阻抗特性的測試
17．RC串、並聯選頻網絡特性測試
18．R、L、C串聯諧振電路的研究
19．用三表法測量交流電路等效參數
20．正弦穩態交流電路相量的研究（日光燈功率因數提高實驗）
21．互感實驗
22．單相鐵心變壓器特性的測試
23．三相交流電路電壓、電流的測量
24．三相電路功率的測量
25．單相電度表的校驗
26．功率因數及相序的測量
27．負阻抗變換器及其應用
28．回轉器及其應用
（二）模擬電路實驗
實驗一 常用電子儀器使用練習、用萬用表
實驗二 單級放大電路
實驗三 場效應管放大器
實驗四 兩級放大電路
實驗五 負反饋放大電路
實驗六 射極跟隨器
實驗七 差動放大電路
實驗八 比例求和運算電路
實驗九 積分與微分電路
實驗十 波形發生電路
實驗十一 有源濾波器
實驗十二 電壓比較器
實驗十三 集成電路RC正弦波振蕩器 實驗十四 集成功率放大器
實驗十五 整流濾波與並聯穩壓電路
實驗十六 串聯穩壓電路
實驗十七 集成穩壓器
實驗十八 RC正弦波振蕩器
實驗十九 LC振蕩器及選頻放大器
實驗二十 電流/電壓轉換電路
實驗二十一 電壓/頻率轉換電路
實驗二十二 互補對稱功率放大器
實驗二十三 波形變換電路
實驗二十四 晶閘管實驗電路
（三）數字電路實驗項目：
實驗一 晶體管開關特性、限幅器與箝位器
實驗二 門電路電參數的測試
實驗三 CMOS門電路測試
實驗四 門電路邏輯功能及測試
實驗五 組合邏輯電路（半加器全加器及邏輯運算）
實驗六 觸發器（一）R-S，D，J-K
實驗七 觸發器（二） 三態輸出觸發器及鎖存器
實驗八 時序電路測試及研究 實驗九 集成計數器及寄存器
實驗十 譯碼器和數據選擇器
實驗十一 波形產生及單穩態觸發器
實驗十二 555時基電路
實驗十三 同步時序電路設計
實驗十四 四路優先判決電路
實驗十五 模數、數模轉換電路實驗
（四）電氣控製及電機拖動實訓
1. 點動與連續轉動電路連接
2. 按鈕聯鎖的正、反轉電路連接
3. 接觸器聯鎖電動機正、反轉電路連接
4. 接觸器和按鈕雙重聯鎖正、反轉連接
5. 電動機定子繞組串聯電阻啟動控製電路連接
6. 按鈕切換的Y-△啟動控製電路的連接 7. 時間繼電器切換的Y-△啟動控製電路連接
8. 電動機反接製動控製電路連接
9. 電動機往返行程控製電路連接實訓
10. 電動機順序啟動控製電路連接實訓
11. 電動機定時轉動運轉控製電路連接
12. 按鈕切換的雙速電動機控製電路連接
13. 時間繼電器切換的雙速電動機控製電路

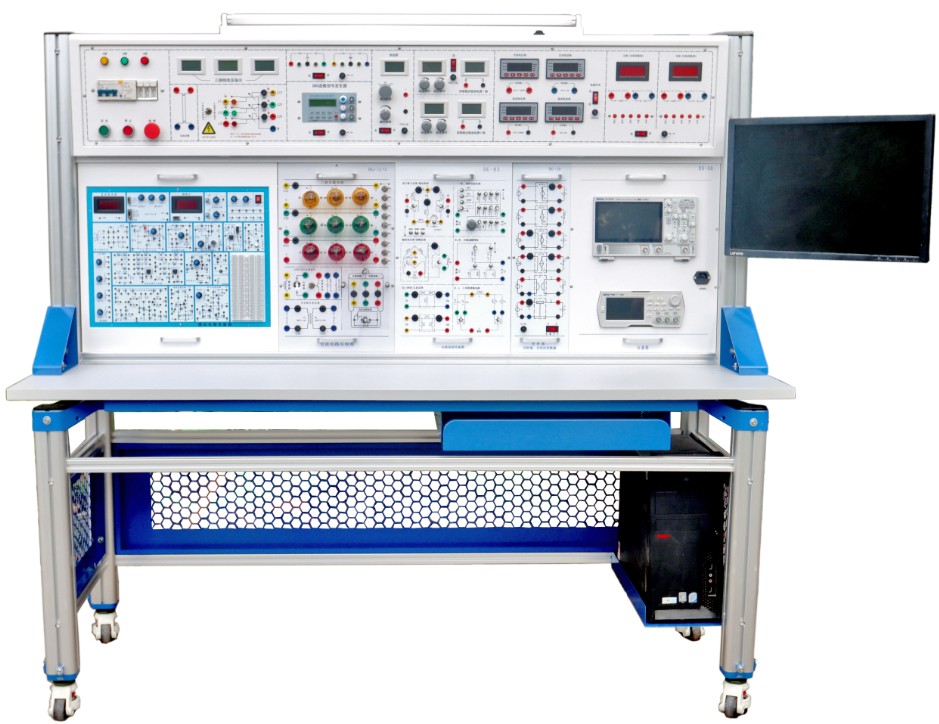

三、裝置的配備
裝置主要由電源儀器控製屏、實驗桌、實驗掛箱等組成。
（一）電源儀器控製屏
電源儀器控製屏位於實驗台上部，為鐵質亞光密紋噴塑結構，鋁質麵板。為實驗提供交流電源、直流電源、恒流源、數控信號源及各種測試儀表等。具體功能如下：
1、主控功能板
1.1 三相0～450V及單相0～250V連續可調交流電源。配備一台三相同軸聯動自耦調壓器，規格為1.5KVA/0～450V，克服了三隻單相調壓器采用鏈條結構或齒輪結構組成的許多缺點。可調交流電源輸出處設有過流保護技術，相間、線間過電流及直接短路均能自動保護，克服了調換保險絲帶來的麻煩。配有三隻液晶數子電壓表，通過切換開關可分別指示三相電網電壓和三相調壓輸出電壓。
1.2 提供兩路低壓穩壓直流0.0～30V/1.5A連續可調恒流恒壓電源，配有數字式電壓表指示輸出電壓，電壓穩定度≤0.3%，電流穩定度≤0.3%，設有短路軟截止保護和自動恢複功能。
1.3 提供一路0～500mA連續可調恒流源，分2mA、20mA、500mA三檔，負載穩定度≤5×10-4 ，額定變化率≤５×10-4 ，配有數字式直流毫安表指示輸出電流，具有輸出開路、短路保護功能。
1.4 控製屏頂部設有220V/30W的日光燈燈管一支，將燈管的四個頭引出以供實驗用。
2、全功能DDS函數信號源
A.高頻率分辨率：0.01Hz B.高頻率精確度：±20ppm C.低失真度：<1%D.方波占空比1%~99%精確可調 E.三角波調占空比後可輸出兩種鋸齒波F.可變直流電平控製 G.外部頻率測量 H..預設頻率存儲、調入功能 I. 輸出衰減，由 “衰減”按鍵選擇。
1)技術指標：
A.主輸出波形 正弦波、方波、三角波、鋸齒波四種波形B.最大輸出幅度 10VppC.輸出阻抗 50Ω±10%
D.直流偏置 ±5V（空載）E.占空比範圍 1%-99%（方波）F.輸出頻率範圍： 0.01Hz-2MHz
2）外測量功能：頻率範圍：1Hz-60MHz 信號幅度：0.5Vpp-20Vpp 外計數範圍：0-4294967296；存儲和調入：具有10組參數存儲與調出的功能。
3、儀表、受控源功能板
3.1智能交流電壓表（1隻）
測量範圍0～1000V，5位LED顯示，測量精度0.5級，設有6個LED工作狀態指示燈，指示檔位、工作模式、報警狀態等。具有“自動”換擋測量和“手動”換擋測量兩種工作模式，“手動”模式時分2V、20V、200V、1000V四檔，“自動”模式時程序會自動判斷並進入相應量程檔位。每檔均有超量程告警、指示功能。通過鍵控、數顯窗口實現人機對話功能，可存儲和查詢5組實驗數據。采用高端MCU，內部集成21位AD，且各通道間通過外部輔助IC和濾波器實現相互隔離。具備測量精準、穩定性高、抗幹擾強的優越性能。。
3.2智能交流電流表（1隻）
測量範圍0～5A，5位LED顯示，測量精度0.5級，設有6個LED工作狀態指示燈，指示檔位、工作模式、報警狀態等。具有“自動”換擋測量和“手動”換擋測量兩種工作模式，“手動”模式時分20mA、200mA、2A、5A四檔，“自動”模式時程序會自動判斷並進入相應量程檔位。每檔均有超量程告警、指示功能。通過鍵控、數顯窗口實現人機對話功能，可存儲和查詢5組實驗數據。采用高端MCU，內部集成21位AD，且各通道間通過外部輔助IC和濾波器實現相互隔離。具備測量精準、穩定性高、抗幹擾強的優越性能。
3.2智能直流電壓表(1隻)
測量範圍0～1000V，5位LED顯示，測量精度0.5級，設有6個LED工作狀態指示燈，指示檔位、工作模式、報警狀態等。具有“自動”換擋測量和“手動”換擋測量兩種工作模式，“手動”模式時分2V、20V、200V、1000V四檔，“自動”模式時程序會自動判斷並進入相應量程檔位。每檔均有超量程告警、指示功能。通過鍵控、數顯窗口實現人機對話功能，可存儲和查詢5組實驗數據。采用高端MCU，內部集成21位AD，且各通道間通過外部輔助IC和濾波器實現相互隔離。具備測量精準、穩定性高、抗幹擾強的優越性能。
3.4智能直流電流表（1隻）
測量範圍0～2A，5位LED顯示，測量精度0.5級，設有6個LED工作狀態指示燈，指示檔位、工作模式、報警狀態等。具有“自動”換擋測量和“手動”換擋測量兩種工作模式，“手動”模式時分2mA、20mA、200mA、2A四檔，“自動”模式時程序會自動判斷並進入相應量程檔位。每檔均有超量程告警、指示功能。通過鍵控、數顯窗口實現人機對話功能，可存儲和查詢5組實驗數據。采用高端MCU，內部集成21位AD，且各通道間通過外部輔助IC和濾波器實現相互隔離。具備測量精準、穩定性高、抗幹擾強的優越性能。
3.5單相智能功率、功率因數表（2隻）
由24位專用DSP、16位高精度AD轉換器和高速MPU單元設計而成，通過鍵控、數顯窗口實現人機對話功能控製模式。軟件上采用RTOS設計思路，同時配有PC監控軟件來加強分析能力。能測量電路的功率、功率因數。功率測量精度為1.0級，功率因數測量範圍0.3-1.0，電壓電流量程為450V和5A，能自動判別負載性質（感性顯示“L”，容性顯示“C”，純電阻不顯示），並可存儲測量數據，供隨時查閱。
4、控製屏掛置掛件的具體方法
控製屏正麵右邊設有一個74×48.5cm2 的大凹槽，能容納兩個大掛箱和一個小掛箱。凹槽上、下邊各設有六個螺柱，左右兩邊掛置大的掛箱，中間掛置小的掛箱。掛箱與控製屏采用螺母固定，易於裝卸和運輸。
（二）實驗桌
1）桌子台麵板采用E1級三聚氰胺複麵合成板，台麵厚度約25mm。
2）采用四個7070工業鋁型材立柱為支撐，立柱端部安裝萬向腳輪，方便移動，主體結構通過鈑金和鋁型材構件聯接，台麵高度約800mm，桌麵板下設支撐框架，截麵尺寸為30×30mm，承受力不少於300kg。
3）立柱采用工業鋁型材成型工藝，表麵氧化處理，截麵尺寸：70×70mm，四麵帶槽，槽寬約8mm，端部配套塑料堵頭，槽內適用工業鋁型材通配螺母及配件。
4）實訓桌下部設有存儲櫃用於放置工具及資料。
（三）實驗組件掛箱
1、HYDG-03電路基礎實驗箱（為了保證機械強度和使用壽命模塊必須采用鋁板噴塑烤漆而成）
提供基爾霍夫定律（可設置三個典型故障點）、疊加原理（可設置三個典型故障點）、戴維南定理、諾頓定理、二端口網絡、互易定理、R、L、C串聯諧振電路（L用空心電感）、R、C串並聯選頻電路及一階、二階動態電路等實驗。各實驗器件齊全，實驗單元隔離分明，實驗線路完整清晰，驗證性實驗與設計性實驗相結合。
2、HYDG-04交流電路實驗箱（為了保證機械強度和使用壽命模塊必須采用鋁板噴塑烤漆而成）
提供單相、三相負載電路、日光燈、變壓器、互感器及電度表等實驗。負載為三個完全獨立的燈組，可連接成Y或△兩種三相負載線路，每個燈組均設有三個並聯的白熾燈羅口燈座(每組設有三個開關控製三個負載並聯支路的通斷)，可插60W以下的白熾燈九隻，各燈組設有電流插座；日光燈實驗器件有30W整流器、電容器（1uF/500V、2.2uF/500V、4.7uF/500V）、啟輝器及短接按鈕；互感線圈一組，實驗時臨時掛上，兩個空心線圈L1 、L2 裝在滑動架上，可調節兩個線圈間的距離，並可將小線圈放到大線圈內，配有大、小鐵棒各一根及非導磁鋁棒一根；電度表一隻，規格為220V、3/6A，實驗時臨時掛上，其電源線、負載線均已接在電度表接線架的接線柱上，實驗方便；鐵芯變壓器一隻（50VA、36V/220V），原副邊均設有保險絲便於電流的測試，可進行變壓器原、副繞組同名端判斷及變壓器應用等實驗。
3、HYDG-05元件箱（為了保證機械強度和使用壽命模塊必須采用鋁板噴塑烤漆而成）
設有三組高壓電容（每組1uF/500V、2.2uF/500V 、4.7uF/500V高壓電容各一隻），用以改變功率因數實驗；提供實驗所需的各種元件，如電阻、二極管、發光管、穩壓管、電位器及12V燈泡等,還提供十進製可調電阻箱，阻值為0～99999.9Ω/2W。
4、HYDG-10受控源(四路)、回轉器、負阻抗變換器（為了保證機械強度和使用壽命模塊必須采用鋁板噴塑烤漆而成）
提供流控電壓源CCVS、壓控電流源VCCS、壓控電壓源VCVS、流控電流源CCCS、回轉器及負阻抗變換器等實驗模塊。四組受控源、回轉器、負阻抗變換器均采用標準網絡符號。
5、HYDG-12模擬電路
1）電源：輸入：AC 220V±10%，50HZ輸出： DC：+5V，DC I≥1A DC：-5V～-12V可調，I≥0.2A DC：＋5V～＋27V可調，DC I≥0.2A 以上各路輸出均有過流保護，自動恢複功能AC V:7.5V×2；AC I≥0.15A
2）直流信號源： 雙路 –0.5V～＋0.5V；–5V～＋5V兩檔連續可調.
3）函數發生器：輸出頻率：2Hz～90KHz，分四檔可輸出 方波： 0～20V三角波：0～15V正弦波：0～10V
4）數字頻率計（0～300KHz）
5）數字直流電壓表（0～30V）
6）分立元件電路
（1） 整流、濾波和串聯穩壓電路；（2）單級放大電路；（3）兩級阻容耦合放大電 路；
（4）負反饋放大電路；（5）射極跟隨器；（6）差動放大電路；（6）互補對稱功放電路；
（7）場效應管電路；（8）可控矽電路； （9）電阻、電容和二、三極管等組成；
（10）電位器組、12V燈泡、揚聲器。（11）兩個獨立的運算放大器(741)；（12）集成功放(LM386)；（13）集成穩壓電路
6、HYDG-13數字電路
1、手動單脈衝電路2組：每組可同時輸出正負兩個脈衝，脈衝幅值為TTL電平。
2、固定頻率脈衝源7路，輸出均（jun1）為TTL電平：1Hz、10Hz、100Hz、1KHz、10KHz、
100KHz、1MHz；
3、時序脈衝發生電路及啟停控製電路。可產生四路脈衝信號，脈衝周期與輸入的時鍾信號相同，四個脈衝之間依次相差1個輸入時鍾周期。
4、六位高精度數字頻率計，測量範圍：0-9.9999MHz ，誤差<1Hz
5、十六位邏輯電平輸入開關：可輸入低電平‘0’、高電平‘1’（為正邏輯）。
6、十六位邏輯電平指示燈：紅色表示高電平‘1’，綠色表示低電平‘0’。
7、數碼管顯示：六位由七段LED數碼管組成的BCD碼譯碼顯示電路。供數字鍾、日曆等實驗顯示用。
8、可變電位器2隻，阻值分別22K，100K。
9、開放實驗區，用於擴展實驗、課程設計使用。
（1）提供鎖緊插座共8隻，其中40芯2隻，20芯2隻，16芯4隻，可插8芯～40芯的種IC。
7、電力拖動模塊
序號 控製對象實訓模塊 構成
1. 電力拖動考核板（一） 漏電保護開關1隻、熔斷器3隻、時間繼電器1隻、交流接觸器3隻、急停開關1隻、指示燈3隻、熱繼電器1隻、按鈕開關3隻和接線端
2. 電力拖動考核板（二） 包含行程開關4隻、主令開關1隻、萬能轉換開關1隻、交流接觸器1隻、熱繼電器1隻、電子時間繼電器2隻、指示燈1隻、按鈕1隻、端子排18隻等；
3. 三相鼠籠電動機 AC380V（Y/△）/180W帶離心開關
4. 雙速異步電動機 AC380V（△/YY）/180W
（四）配套軟件
*1、全數字化電工實驗仿真軟件（正版軟件，投標現場提供著作權證書原件和逐條功能演示）
軟件采用三維建模基於虛擬現實技術的計算機仿真模擬技術，可以進行電路仿真接線、測量仿真等
（1）該仿真軟件實驗用模塊必須與實際實物模塊一一對應，能進行35個大項仿真實驗如下(實驗內容請來電索取)
（8）教師可進行無紙化考試，可進行選擇題、判斷題、問答題考試模式（老師發試題，學生答題計分後上傳)
*（五）智能教學測控儀（整個教室配置1套，投標現場逐條演示以下功能）
係統采用一體化設計（拒絕采用功能拚湊型），7寸彩色中文觸控屏係統管理器，中文菜單式觸控操作界麵，人機對話友好。該係統集成示波器、任意函數波形發生器、PWM脈衝發生器、模擬數據測量、故障模擬發生器、數字量輸入監測、虛擬萬用表功能七大功能模塊。
*（六）電工基本技能仿真軟件（正版軟件，投標現場提供著作權證書原件和逐條演示以下內容）（正版軟件，投標現場提供著作權證書原件和逐條功能演示）軟件采用三維建模基於虛擬現實技術的計算機仿真模擬技術，可以進行電氣仿真、電子仿真、在線學習，氣動仿真、液壓仿真、傳感器仿真等常用工業技術仿真
