HYBS-T68 臥室鏜床電氣技能實訓考核裝置(半實物)
產品簡介:

HYBS-T68 臥室鏜床電氣技能實訓考核裝置(半實物)   臥室鏜床電氣技能實訓考核裝置由電源控製部分、機床電氣控製部分、半仿真機床實物部分構成。電源控製部分

服務熱線

02162273926

立即谘詢

產品展示

product
產品介紹

HYBS-T68 臥室鏜床電氣技能實訓考核裝置(半實物)

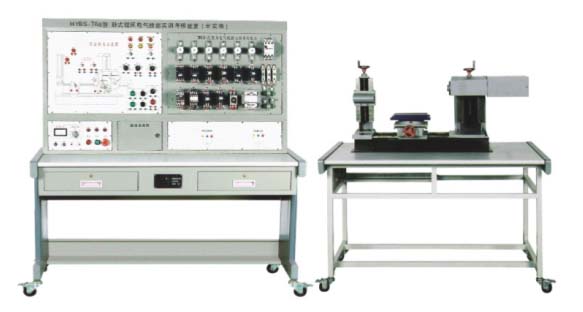

   臥室鏜床電氣技能實訓考核裝置由電源控製部分、機床電氣控製部分、半仿真機床實物部分構成。電源控製部分包括實訓定時、定時報警、安全用電自動控製等,機床電氣控製部分把整台機床內部電器裝在正麵麵板上,能直觀地觀察機床工作時各電器的動作狀況。故障點在麵板上設有相應測試點,供實訓考核者測試用。仿真機床部分能模擬機床各種運動。通過本裝置的實訓能使學員掌握機床常見故障的現象、故障產生的大概部位,熟練掌握機床電路工作原理,其是維修電工初、中、高級技能鑒定的理想實訓設備

 一、技術性能
1 、 輸入電源:三相四線( 380V±10% 50Hz )
2 、 工作環境:溫度 -10℃ ~ + 40℃ 相對濕度< 85%( 25℃ )
3 、 裝置容量:< 1KVA
4 、重 量: 150kg
5 、 外形尺寸: 1800mm × 700mm × 1250mm
二、裝置構成
(一)主控屏
1 、 三相四線電源輸入,通過漏電保護器接通總開關 , 由接觸器通過啟動、停止按鈕進行操作。
2 、 設有 450V 指針式交流電壓表三隻,指示電源輸入的三相電源電壓,並有三隻指示燈指示實訓台與外部電源的通斷。
3 、 三相四線電源輸出,具有單片機全程監控相間、線間過載或短路自動切斷總電源。
4 、 實驗兼報警記錄儀(實驗管理器):平時作為時鍾使用,具有設定實訓考核時間,定時報警、切斷電源等功能。
(二)機床電器裝載板:安裝機床電器、故障設置盒及故障測試孔。
(三)仿真機床一台,通過電纜與機床電器裝載板相連接,演示機床的各種動作。
(四)實訓桌:桌體為鐵質雙層亞光密紋噴塑,桌麵防火、防水、耐磨高密度板。
三、實訓項目與目的
1 、熟悉常用低壓電氣的機構、原理;
2 、通過觀察機床模擬運動,了解機床的真實運動狀況;
3 、掌握機床電器控製原理及各種保護裝置;
4 、掌握機床常見故障發生部分現象及排除方法。
四、故障點設置一覽表


故障編號

故障現象

故障編號

故障現象

1

機床不能啟動

14

主軸電機不能正轉

2

主軸正轉不能啟動

15

主軸隻有點動控製

3

主軸正轉不能啟動

16

主軸電機不能正轉

4

主軸正轉不能啟動

17

主軸電機不能反轉

5

主軸正轉不能啟動

18

主軸正轉工作不正常

6

主軸正轉不能啟動

19

主軸低速不能工作

7

主軸正轉不能啟動

20

主軸反轉工作不正常

8

主軸正轉不能啟動

21

主軸高速不工作

9

主軸不能工作

22

快速電機不能正轉

10

主軸無高速

23

快速電機不能正轉

11

主軸停止無製動

24

快速電機不能反轉

12

主軸變速無衝動

25

快速電機不轉

13

變速衝動工作不正常
