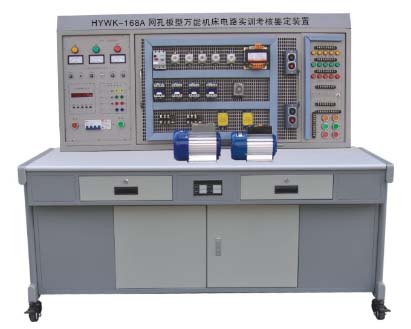

HYWK-168A 網孔型萬能機床電路實訓考核鑒定裝置


一、概述
  本裝置主要由實訓屏、網孔板、實訓元器件、實訓桌組成。結構合理、外觀新穎,元器件在網孔板上合理安裝、線路的合理布局,全部由學生自行完成,接近工業現場,有效培養學生實際操作技能。所配置的元器件能完成 “ 工廠電氣控製 ” 、 “ 電機拖動 ” 、 “ 控製線路與技能訓練 ” 、 “ 常用機床控製線路 ” 等課程的實訓與考核,增加元器件能擴展 “ 電工技能實訓 ” 、 “ 電工儀表與測量 ” 等課程的實訓,其適合大中專院校、職校、技校實驗室的新建、擴建或實驗室的更新換代,也可作為電工考核的考核設備。


二、特點
1 、電氣控製線路元件裝在網孔板上,操作方便、機動靈活、易擴展功能或開發新的實訓項目。
2 、操作台隻需三相四線的交流電源即可投入使用,占地麵積小,實訓器材集中在儲存櫃內,易管理、規劃化程度高。
3 、安全性高,實訓屏上除了安裝電壓型、電流型漏電保護裝置外, 380V 交流電壓輸出處還設有單片機全程監控的一套過流保護裝置,相間、線間直接短路或過載,電流超過設定值,係統即告警並切斷總電源,確保設備安全。
4 、實訓屏上裝配實訓管理器,可設定實訓或考核時間,記錄實訓、考核誤操作次數,使學訓考核有一個統一的標準。
三、技術性能
1 、輸入電源:三相四線~ 380V±10% 50Hz
2 、溫度: -5℃ ~ + 40℃ ,相對濕度< 85% ( 25℃ )
3 、裝置容量:< 1.5KVA
4 、外形尺寸: 1500mm × 750mm × 1350mm
四、裝置的配備及功能
(一)實訓屏
實訓屏為鐵質雙層亞光密紋噴塑結構,鋁合金麵板
1 、主控功能板
( 1 ) 三相四線電源輸入,通過漏電保護器接通總開關 , 由接觸器通過啟動、停止按鈕進行操作。
( 2 ) 設有 450V 指針式交流電壓表三隻,指示電源輸入的三相電源電壓,並有三隻指示燈指示實訓台與外部電源的通斷。
( 3 )三相四線電源輸出,具有單片機機全程監控相間、線間過載或短路自動切斷總電源。
( 4 )定時器兼報警記錄儀(服務管理器),平時作為時鍾使用,具有設定實訓時間、定時報警、切斷電源等功能;此外還能自動記錄由於接線或操作錯誤所造成的告警總次數 , 為學生實訓技能的考核提供一個統一的標準。
2 、輔助器件安裝屏
( 1 )紅、黃、綠信號燈各 5 隻
( 2 )大功率降壓電阻 75Ω/75W 3 隻,能耗製動電阻 10Ω/25W 1 隻
( 3 )控製按鈕 6 隻
( 4 )整流二極管 IN5408 4 隻
( 5 )單相開關 1 隻
(二)網孔板 1 塊,元器件在其上合理布局,正確走線完成實訓考核項目。
(三)基本器材配備

序號

名稱

數量

單位

序號

名稱

數量

單位

1

交流接觸器

7

17

導線

50

2

熱繼電器

3

18

走線槽

2

3

電子式時間繼電器

2

隻

4

螺旋式熔斷器

6

隻

19

工具 1 套

萬用表

1

5

直插式熔斷器

3

螺絲刀

1

6

低壓斷路器

1

尖嘴鉗

1

7

電磁閥

1

隻

剝線鉗

1

8

十字開關

1

電工刀

1

9

行程開關

4

電筆

1

10

控製按鈕

6

卷尺

1

11

轉換開關

1

鋼鋸

1

把

12

控製變壓器

1

手電鑽

1

13

燈頭座

1

20

三相鼠籠式異步電動機 (Y)

1

14

電容

2

21

三相鼠籠式異步電動機 (△)

1

15

導軌

30

厘米

22

雙速異步電動機

1

台

16

接線端子

20

23

三相鼠籠式異步電動機 (Y/△)

1

(四)實訓桌
實訓桌為鐵質雙層亞光密紋噴塑,桌麵為防火、防水、耐磨高密度板,結構堅固,造型美觀大方。實訓桌下方設有元件儲存櫃,可以放置實訓掛箱,還設有四個帶刹車的輪子,便於移動和固定。
五、基本實訓考核項目(增加元器件即可增加實訓項目)

1 . 三相異步電動機直接啟動控製

2 . 三相異步電動機接觸器點動控製線路

3 . 三相異步電動機接觸器自鎖控製線路

4 . Y/△ 啟動自動控製線路

5 . 用倒順開關三相異步電動機正反轉控製

6 . 接觸器聯鎖的正反轉控製線路

7 . 按鈕聯鎖的三相異步電動機接觸器正反轉控製線路

8 . 雙速電動機的切換運行控製線路

9 . 雙重聯鎖的三相異步電動機正反轉控製線路

10 . 電動葫蘆電氣控製線路

11 . C6140 普通車床電氣控製線路

12 . C650-2 普通車床電氣控製線路

13 . M7120 平麵磨床電氣控製線路

14 . M7130K 平麵磨床電氣控製線路

15 . M 1432A 萬能外圓磨床電氣控製線路

16 . X62W 型萬能銑床電氣控製線路

17 . Z3050 搖臂鑽床電氣控製線路

18 . Z3040B 搖臂鑽床電氣控製線路

19 . Z35 搖臂鑽床電氣控製線路

20 . T68 臥式鏜床電氣控製線路
