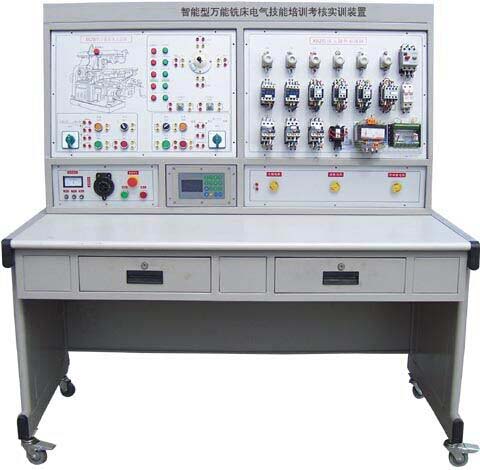

HY-X62W 型 萬能銑床實訓及技能考核裝置

一、概述
　　“HY-X62W 型萬能銑床實訓及技能考核裝置” 是為各大、中專院校、職業學校的電氣、自動化及相關專業、社會電工培訓、各縣市維修電工鑒定所（站）等單位電氣控製內容的教學、考核而研製的實訓考核設備。可用於課堂演示、機床電氣控製原理性操作及實驗實習。由於設備均采用實際電器，所以可作為社會電工類職業培訓中機床電氣維修方麵的實習設備，同時也是職業資格培訓考核中選用的設備。提高學生的動手能力，並克服以往隻能在實際設備上進行教學，費用高且難以實現教學目的弱點。同時為高層次維修技能訓練提供了有效的設備，達到了耗資少、教學效果的目的。

二、適用範圍
本裝置適用於 X62W 萬能銑床電氣控製的模擬與 X62W 萬能銑床電氣故障排除的技能考核。
三、技術性能
1 、 輸入電源：三相四線（～ 380V±10% 50Hz ）
2 、 工作環境：溫度 -10℃ ～ + 40℃ 相對濕度＜ 85%( 25℃ ) 海拔 < 4000m
3 、 裝置容量：＜ 1KVA
4 、 外形尺寸： 1410mm × 725mm × 1535mm
四、裝置的基本裝備
1 、電源控製麵板（鋁質麵板）
（ 1 ）交流電源（帶有漏電保護措施）
提供三相交流電源（ 380V ）
（ 2 ）人身安全保護體係
屏上裝有電壓型漏電保護裝置，控製屏內或強電輸出若有漏電現象，即告警並切斷電源，確保實驗進程安全。 屏上裝有一套電流型漏電保護器，控製屏若有漏電現象，漏電流超過一定值，即切斷電源。
2 、主令控製及圖示板（鋁質麵板）
麵板上安裝有機床的所有主令電器及動作指示燈、機床的所有操作都在這塊麵板上進行，指示燈可以指示機床的相應動作。麵板上印有 X62W 萬能銑床立體示意圖，可以很直觀地看出 X62W 萬能銑床的外形輪廓。
3 、元器件安裝板
麵板上裝有斷路器、熔斷器、接觸器、熱繼電器、變壓器等元器件，這些元器件直接安裝在麵板表麵，可以很直觀的觀看它們的動作情況。
4 、三相異步電動機
3 隻 380V 三相鼠籠異步電動，分別用作主軸電動機、進給電動機和冷卻泵電動機。
5 、故障開關箱
設有 32 個開關，其中 1 到 24 用於故障設置； 25 到 32 七個開關保留。
6 、實驗桌
實驗桌為鐵質雙層亞光密紋噴塑結構，桌麵為防火、防水、耐磨高密度板，結構堅固，形狀似長方體結構，造型美觀大方；設有兩個大抽屜，用於放置工具及資料等。桌麵用於安裝電源控製屏並提供一個寬敞舒適的工作台麵。實驗桌底還設有四個方向輪和四個固定調節機構，便於移動和固定，有利於實驗室布局。
五、實驗項目及主要內容
1 、學生熟悉常用低壓電器的機構、原理；
2 、在電氣原理圖模式下，學生借助原理分析，通過測量找出故障點在某條線路上；
3 、提高學生的動手能力的技能操作水平；
4 、通過對銑床故障排除，完成銑床常見故障的排除；
5 、可以設置故障點做為維修電工的技能考核台；
6 、故障設置點。
