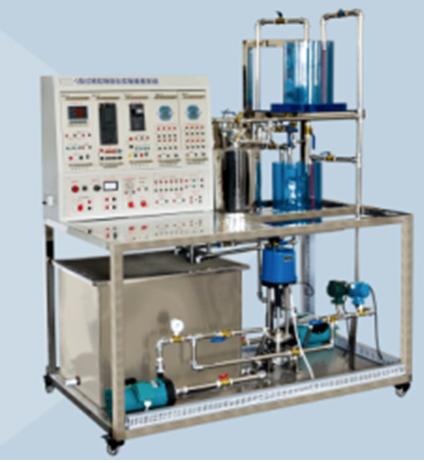

HYGCK-02過程控製及自動化儀表實訓裝置

一、概 述
“過程控製實驗裝置”是本企業根據自動化專業及其相關專業教學的特點，吸收了國內外同類實驗裝置的特點和長處，經過精心設計、多次實驗和反複論證，研發的一套全新的實驗裝置。它采用多種常用的控製方式和理論，除了常見的PID算法及其改進算法外，還增加了模糊控製、人工神經元控製等國內外先進的控製策略。此外，本裝置還嵌入了國際上流行的MATLAB（數學軟件）軟件平台，使老師和學生能輕鬆方便地進行算法編製。

本裝置可滿足《自動控製理論》、《過程控製》、《自動化儀表》以及《傳感器檢測與轉換技術》等課程的實驗教學，除了能滿足本、專科學生不同層次的實驗教學要求，還能為研究生、相關專業老師和工程技術人員進行複雜控製係統、智能控製係統等方麵的研究，提供了實驗對象和實現的途徑。

二、裝置特點
1.  本裝置的各種功能均綜合在一個實驗台上，采用積木式結構，係統結構緊湊、造型美觀大方、便於運輸及實驗室的多台布局。
2.  對象小型化、適應性強、綜合性強，控製對象模型由不鏽鋼和有機玻璃水箱組成，實驗水箱在屏右邊能清楚看見，管道流程直觀、清晰。
3.  參數全麵，涵蓋了液位、流量、壓力、溫度四大典型過程控製參數。
4.  小型（小功率）執行元件，它們是二個磁力驅動泵和一個電加熱器，使整體結構更為緊湊、小型化。
5.  係統控製方式多樣性
主要有位式控製、連續控製、模擬PID控製、智能儀表控製、PLC控製、單片機控製、計算機控製、兩套磁力泵交流變頻調速控製和單相移相調壓控製等，並可組成不同的控製方式。
6.  安全保護齊全
設有電壓型漏電保護器和電流型漏電保護器各一組；強電連接線及插座均采用全封閉結構，使用安全、可靠、防觸電；強、弱電連接及插座分開，不會混插，避免錯接線而損壞設備。
三、係統組成
本裝置集多參數控製為一體，由過程控製對象、傳感器、變送器、調節器、執行器、顯示器和計算機（用戶自配）等組成。
1.  控製對象的模型由上、中、下三個水箱及一個儲水箱組成，上、中、下水箱由兩台磁力泵供水。上、中兩個水箱各裝有一個擴散矽壓力變送器來檢測壓力和液位；下水箱是一個複合式水箱，其中內筒不鏽鋼水箱中裝有500W電加熱器和PT100溫度傳感器。主管道上裝有小型渦輪流量計（定做）、小型閥門和兩台磁力驅動泵。水箱中的水位、壓力、水溫以及供水的流量都可以用於構成控製係統的被控參量。兩台磁力泵中的任一台都可作為調節通道或幹擾通道，模擬現場產生的幹擾信號，以驗證係統的穩定性和抗幹擾性能。
2.  實驗掛箱
本裝置共提供九個實驗掛箱，分別是GK02傳感器輸出與顯示；GK03單片機控製；GK04模擬PID實驗掛箱（配兩個）；GK05位式、連續控製掛箱；GK-06麵板流程圖；GK07交流變頻器（日本三菱）掛箱（配兩個）；GK08 PLC控製器（西門子S7－200）掛箱。
3.  PC/PPI專用編程電纜線
4.  RS232/485通訊轉換器
5.  豪華型電腦桌
6.  計算機（用戶自備）
7.  上位機軟件
PLC編程環境軟件為STEP 7-Micro/WIN32，它可以對S7-200的所有功能進行編程。上位機具有二種監控軟件：
(1) MCGS工控組態軟件(DEMO版)：利用PC/PPI電纜線組成PLC與MCGS工控組態軟件監控係統，以及利用RS232/485轉換器組成智能調節儀與MCGS工控組態軟件監控係統，可實現對被控對象過渡過程的數據采集和存儲，數據曲線的動態顯示和監控。MCGS工控組態軟件還可以對控製對象的圖形任意組態，動態顯示，編製控製策略，輸出實時曲線、曆史曲線、實時數據、曆史數據，打印工程報表，操作菜單設計等一係列強大的功能。
(2) 單片機數據采集與算法控製軟件：利用RS232通信接口，配合單片機控製與計算機算法控製軟件，實現各種數字式PID運算控製和各種先進的智能控製，並實現數據實時采集作圖。而且可使用MATLAB數學軟件編製各種新型的、先進的控製算法。另外單片機還可作為獨立的控製器對係統進行控製。
四、技術指標
1.  供電電源：單相三線220V±10%  50Hz
2.  整機功耗：＜1kVA
3.  整機尺寸：172cm×73cm×160cm
五、基本實驗項目
1.  實驗裝置的基本操作與儀表調試
2.  壓力變送器的零點遷移和性能測試實驗
3.  單容自衡水箱的對象特性測試實驗
4.  雙容自衡水箱的對象特性測試實驗
5.  溫度位式控製實驗
6.  溫度連續控製實驗（單片機控製、智能儀表控製、PLC控製和模擬PID控製，共有四種模式）
7.  智能儀表控製實驗
8.  單容水箱液位PID控製實驗（單片機控製、智能儀表控製、PLC控製和模擬PID控製，共有四種模式）
9.  雙容水箱液位PID控製實驗（單片機控製、智能儀表控製、PLC控製和模擬PID控製，共有四種模式）
10. 流量定值控製實驗（單片機控製、智能儀表控製、PLC控製和模擬PID控製，共有四種模式）
11. 單容水箱壓力PID控製實驗（單片機控製、智能儀表控製、PLC控製和模擬PID控製，共有四種模式）
12. 單回路控製係統的質量研究
13. 串級控製係統連接實驗
14. 液位串級控製實驗
15. 計算機控製係統
16. 單片機控製係統
17. 單容自衡水箱的對象特性測試實驗
18. 雙容自衡水箱的對象特性測試實驗
19. 單容液位控製實驗——利用PC/PPI通訊電纜、MCGS組態軟件（DEMO版）
20. 雙容液位控製實驗——利用PC/PPI通訊電纜、MCGS組態軟件（DEMO版）
21. 流量定值控製實驗——利用PC/PPI通訊電纜、MCGS組態軟件（DEMO版）
22. 溫度位式控製實驗——利用PC/PPI通訊電纜、MCGS組態軟件（DEMO版）
23. 溫度連續控製實驗——利用PC/PPI通訊電纜、MCGS組態軟件（DEMO版）
24. PLC上下水箱液位串級控製實驗——利用PC/PPI通訊電纜、MCGS組態軟件（DEMO版）
25. 液位流量串級控製實驗——利用PC/PPI通訊電纜、MCGS組態軟件（DEMO版）
26. 基於MATLAB的單回路PID控製實驗

27. 基於MATLAB的串級PID控製實驗
