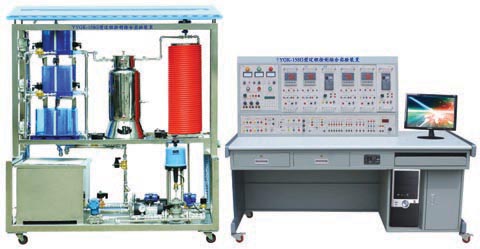

HYGCK-1D高級型過程控製綜合實驗裝置

一、概述：
過程控製綜合實驗裝置是模仿現代工業生產過程中常見的物理量，諸如溫度、壓力、流量、液位等參數，對其進行測量、控製，分析過程參數變化特性，研究過程控製規律的教學實驗設備，過程控製綜合實驗裝置選用智能化的工業用儀器儀表，接近工業實際，使用安全，運行穩定，維護簡單，性價比優越。本裝置集合多種控製方式，再現實際工業現場使用的控製手段，采用聲光報警係統，並提供用戶更友好的二次開發接口。

二、結構與特點：
（一）、設備特點：
1、分體式設計，模塊化組裝式結構，可以根據不同的需要選擇儀表控製、PLC控製，DDC控製組成不同的控製係統。
2、三水箱配置；雙路供水係統。
3、實驗櫃完全敞開設計，內部器件全部可視，有利直觀教學和維護。
4、人性化設計，配有儲水箱，進排水自控裝置，減輕實驗人員勞動強度。配有實驗專用線的掛線架，取線掛線方便、整潔、美觀。為實驗文明操作提供條件。
5、裝置的儀表、部件均（jun1）選用現代化技術工業級產品，智能化程度高。精度好，規格多樣。有利直觀教學和拓寬學生工業現場知識。為以後走上社會打好結實基礎。
6、安全度高，係統配有漏電保護，帶保護套的專用實驗電源連線，及溫控箱防止無水加溫自動控製等，力求保護人身、設備安全。
7、開放度好，在教師指導下，學生可觀察、可自己動手參與操作、可自行編程進行驗證、可根據記錄的實時曲線進行理論分析等。
8、鍋爐加熱程控保護係統
（1）、鍋爐加熱內膽加由水位液位保護裝置，水位不達到一定的高度，控製係統不能控製可控矽調壓器工作。
（2）、電加熱管電源控製開關采用鑰匙開關，不實驗時，由教師保護放置鑰匙，避免無關人員誤操作。
9、電源保護措施
（1）、加有電流型漏電保護器。
（2）、三相電源加有保險管，防止斷路。
10、電源啟停控製方式；
采用啟停按鈕控製接觸器來控製電源的啟停。
11、漏電保護裝置及安全性和安全承諾；
（1）、各種電源及各種儀表的可靠的保護功能
（2）、各種電源及各種儀表的強電采用開關控製，學生不自行接線，不存在強弱電混插的問題。
（3）、實驗強電接線插頭采用封閉式結構，防止觸電事故的發生。
三、技術參數:
1、供電電源
單相交流電源：220VAC±10%、50Hz±5%、16A，係統必需接地良好。
2、實驗室應有水源和進排水口。進排水口與設備間距離一般要求小於10米
3、係統儀表的輸入、輸出信號符合IEC標準
4、係統提供直流線性穩壓電源。
5、上位計算機組態軟件
6、外形尺寸（組合後）：2200mmX1900mmX700mm。
四、實驗項目：
（一）特性實驗
1、 水箱單容特性實驗
2、 水箱雙容特性實驗
3、 上下水箱雙容特性實驗
4、 電動閥流量特性實驗
5、 變頻器流量特性實驗
6、 溫度特性實驗
7、 壓力特性實驗
（二）單回路控製實驗
1、液位位式控製(同時能發出報警)
2、電動調節閥支路單容液位控製實驗
3、變頻器支路單容液位控製實驗
4、上水箱雙容液位控製實驗
5、上下水箱雙容液位控製實驗
6、三容液位控製實驗
7、電動調節閥支路流量控製實驗
8、變頻器支路流量控製實驗
9、鍋爐內膽溫度控製實驗
9、鍋爐內膽溫度位式控製
（三）串級控製實驗
1、雙容串級控製實驗
2、上水箱液位與電動閥支路流量串級控製實驗
3、上水箱液位與變頻器支路流量串級控製實驗
4、三閉環三容液位串級控製實驗
5、溫度溫度流量串級控製實驗
6、溫度流量串級控製實驗
7、溫度與溫度的串級控製實驗
（四）比值控製實驗
1、 單閉環比值流量控製實驗
2、 隨動流量比值控製實驗
（五）前饋反饋控製實驗
1、下水箱液位流量前饋反饋控製實驗
2、鍋爐內膽溫度流量前饋反饋控製實驗
解耦控製實驗
1、 液位溫度解耦控製實驗
2、 溫度內膽和夾套溫度解耦控製
（六）DDC控製實驗內容
1、 水箱單容特性實驗
2、 水箱雙容特性實驗
3、 上下水箱雙容特性實驗
4、 電動閥流量特性實驗
5、 變頻器流量特性實驗
6、 溫度特性實驗
7、 壓力特性實驗
（七）單回路控製實驗
1、電動調節閥支路單容液位控製實驗
2、變頻器支路單容液位控製實驗
3、上水箱雙容液位控製實驗
4、上下水箱雙容液位控製實驗
5、三容液位控製實驗
6、電動調節閥支路流量控製實驗
7、變頻器支路流量控製實驗
8、鍋爐內膽溫度控製實驗
9、鍋爐內膽溫度位式控製
（八）串級控製實驗
1、上水箱雙容串級控製實驗
2、上水箱液位與電動閥支路流量串級控製實驗
3、上水箱液位與變頻器支路流量串級控製實驗
4、三閉環三容液位串級控製實驗
5、溫度串級實驗
6、溫度流量串級控製實驗
7、溫度與溫度的串級控製實驗
（九）比值控製實驗
1、單閉環比值流量控製實驗
2、隨動流量比值控製實驗
（十）前饋反饋控製實驗
1、下水箱液位流量前饋反饋控製實驗
2、鍋爐內膽溫度流量前饋反饋控製實驗
（十一）解耦控製實驗
1、 液位溫度解耦控製實驗
2、 上水箱雙容液位解耦控製實驗
