HYGCK-1G型過程控製綜合實驗裝置一、係統總體概述 過程控製綜合實驗裝置（Process Control System，簡稱PCS），是模仿現代工業生

HYGCK-1G型過程控製綜合實驗裝置

一、係統總體概述

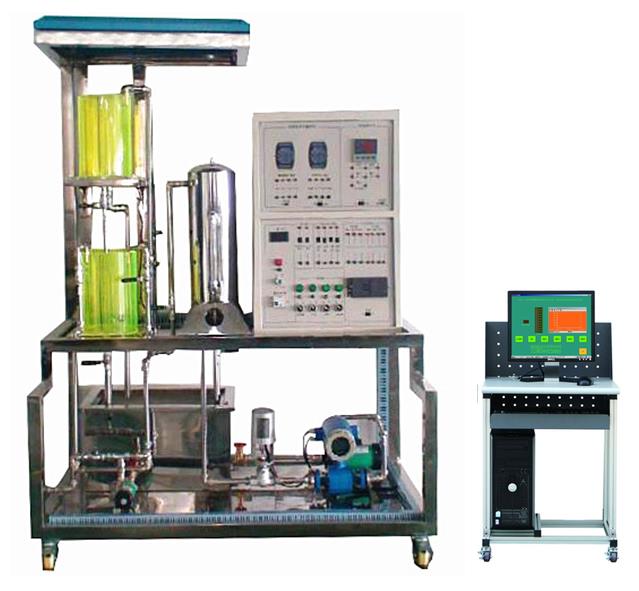

    過程控製綜合實驗裝置（Process Control System，簡稱PCS），是模仿現代工業生產過程中常見的物理量，諸如溫度、壓力、流量、液位等參數，對其進行測量、控製，分析過程參數變化特性，研究過程控製規律(如PID控製)的教學實驗設備，過程控製綜合實驗裝置選用智能化的工業用儀器儀表，接近工業實際，使用安全，運行穩定，維護簡單，性價比優越。本裝置集合多種控製方式，再現實際工業現場使用的控製手段，采用聲光報警係統，並提供用戶更友好的二次開發接口。
1、功能：
(1)、可滿足“自動調節原理”，“過程控製”，“控製儀表”，“自動檢測技術與傳感器”,“計算機”及相關課程的教學實驗需求；
(2)、可作為有關企業技術人員、儀表操作人員、係統運行監控人員的實習、培訓實驗設備。
2、技術力量：
     擁有過程控製實驗裝置的自主開發能力。在PCS係列產品的基礎上，結合控製領域的新理論、新方法，公司將源源不斷研製和創新實驗設備，開發各種先進控製算法，以適應高校教學實驗改革，滿足現代化教育發展的需要，促進向更高層次發展。
公司倡導誠信服務，竭力做好客戶服務和技術支持工作。通過直觀真實的實驗，使學生全麵係統地了解過程控製係統的特性，學習掌握控製係統的設計與實現方法。

二、產品結構與特點：
1、分體式設計，模塊化組裝式結構，可以根據不同的需要選擇、PLC控製，儀表控製,模擬PID控製,單片機和計算機控製組成不同的控製係統。含有常規水箱檢測控製裝置、鍋爐加熱裝置。
2、二水箱配置；雙路供水係統。
3、實驗櫃完全敞開設計，內部器件全部可視，有利直觀教學和維護。
4、人性化設計，配有儲水箱，進排水自控裝置，減輕實驗人員勞動強度。為實驗文明操作提供條件。
5、裝置的儀表、部件均選用現代化技術工業級產品，智能化程度高。精度好，規格多樣。有利直觀教學和拓寬學生工業現場知識。為以後走上社會打好結實基礎。
6、安全度高，係統配有漏電保護，帶保護套的專用實驗電源連線，及溫控箱防止無水加溫自動控製等，力求保護人身、設備安全。
7、開放度好，在教師指導下，學生可觀察、可自己動手參與操作、可自行編程進行驗證、可根據記錄的實時曲線進行理論分析等。
8、鍋爐加熱程控保護係統：
A、加熱電路加有保險管進行過載保護，並具有防幹燒保護功能；
B、鍋爐加熱內膽加由水位液位保護裝置，水位不達到一定的高度，控製係統不能控製可控矽調壓器工作。
9、人生安全及設備的保護措施：
A、加有電流型漏電保護器，防止設備漏電短路造成的設備及人身傷害。
B、各控製電路加有保險管，有效保護器件因過載造成損壞。
10、電源啟停控製方式；采用啟停按鈕控製接觸器來控製電源的啟停。
11、漏電保護裝置及安全性和安全承諾：
A、各種電源及各種儀表具有可靠的保護功能
B、各種電源及各種儀表的強電采用開關控製，學生不自行接線，不存在強弱電混插的問題。
C、實驗強電接線插頭采用封閉式結構，防止觸電事故的發生。
12、實驗室遠程管理係統軟件（為了避免知識產權糾紛投標現場需提供計算機軟件著作權證書和演示）
該係統集成遠程實驗台電源管理係統，通過手機或其他移動終端係統監控查詢學生實驗台的電源開關狀態；單獨開啟關閉學生實驗台電源；全部開啟或全部關閉實驗台電源功能；定時開啟關閉電源功能。
該係統還可通過 PC 控製終端進行實訓考核，也可通過手持移動控製終端進行實訓考核，可自由設定任意一處與電控模塊引腳有關的各種常見故障，故障類型包括：線路斷 路、對地短路、接觸不良，偶發等故障現象。每套驅動模塊可以設置 8 路大電流 5A 的 開路故障、16 路小電流 2A 的信號通路的開路、不良、偶發、短路等故障，共 24 路故 障設置。可根據需求擴展設置 64 路大電流 5A 的開路故障、128 路小電流 2A 的信號通 路的開路、不良、偶發、短路等故障，共192 路故障設置。可根據用戶使用要求調整故障設置點的數量和故障設置類型。
    所有配備驅動模塊的實訓設備，均可通過內置的專用新型無線數據傳輸模塊無線組網， 實現遠程集中管理。
用戶可選擇通過無線或 RS-232 串口通訊與其它實訓設備配套的無線故障設置控製係統 組成一個網絡，通過主控計算機控製每一台實訓設備的故障設置、故障排除、參數設定、 遠程起動、信息反饋、考核評分等功能。
三、係統技術參數:
1.工作電源：三相四線 380V±5% 50Hz；
2. 整機容量：<5KVA
3.控製信號：電壓0～5V；電流4～20MA;
4.外形尺寸：1720mm×730mm×1600mm
5.上位計算機組態軟件，應用MCGS（Monitor and Control Generated  System）全中文工控組態軟件進行開發的實驗係統。運行環境要求，參見MCGS用戶指南。可以組成網絡,一台老師機可以控製十幾台學生機,實現數據共享。
6.可以同時對三個參數進行采集，比如，一組測流量，一組測溫度，一組測壓力；
7.重量：實驗台+實驗架，約重250Kg
五、係統能完成的實驗項目
     （一）特性實驗
1、水箱單容特性實驗
2、水箱雙容特性實驗
3、上下水箱雙容特性實驗
4、電動閥流量特性實驗
5、變頻器流量特性實驗
6、溫度特性實驗
7、鍋爐內膽水溫測試
    （二）單回路控製實驗
1、單容液位定製控製實驗
2、變頻器支路單容液位控製實驗
3、上下水箱雙容液位定製控製實驗
4、鍋爐內膽壓力定值控製實驗
5、電動調節閥支路單閉環流量控製實驗
6、變頻器支路單閉環流量控製實驗
7、鍋爐內膽溫度控製實驗
    （三）串級控製實驗
1、水箱液位串級控製實驗
2、鍋爐內膽水溫與循環水流量串級控製實驗
3、水箱液位與進水口流量串級控製實驗
    （四）變頻恒壓實驗
1、變頻恒壓供水實驗
    （五）MCGS控製實驗
1、MCGS實時數據庫組態實驗
2、MCGS圖形動畫、報表、曲線、報警組態實驗
3、MCGS設備通訊組態實驗
4、MCGS腳本程序應用實驗
