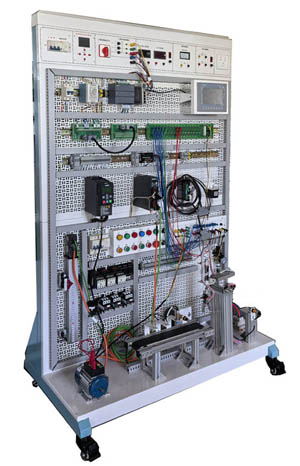

HYNIA-1C工業控製與PLC創新實訓平台

     工業控製與PLC創新實訓平台采用了西門子最先進控製技術,融合了西門子全集成自動化(TIA)的理念,是西門子全集成自動化係統縮影。各方案配置皆出自實際工程係統的濃縮,可針對相關行業工程進行開發。充分體現了自動化及網絡集成技術在工業現場的應用,設備涵蓋了PLC、變頻器、交流異步電機、人機界麵等多種技術,配有多個典型的PLC應用係統的模擬實訓模塊;根據應用現場工藝流程和控製要求,通過對自動化設備的安裝、接線、調試診斷,PLC、組態軟件和觸摸屏的編程、調試以及設備整體調試任務的實施,能較好地完成對自動化技術的相關技能訓練。並配有完善的一體化教學配套設施,可滿足自動化類(機電一體化技術、電氣自動化技術等)專業的專項技術技能的訓練。


一、產品特點
     采用網孔板安裝方式,螺絲拆裝方便,位置可調,以方便學員實訓操作。含開關量、模擬量、變頻調速、總線通信模塊等,配套組態監控軟件,實現仿真化、信息化、網絡實訓教學,體現實訓教學的網絡性和係統性;通過Profibus DP總線,將實訓裝置(從站)PLC和主站PLC進行Profibus DP主從通信。PLC與電腦和觸摸屏實現以太網通信,觸摸屏畫麵可實時監控PLC係統運行狀態和控製PLC係統;通過虛擬環境實時顯示PLC運行狀態,模擬工業現場控製,可以進行編程訓練、程序編寫測試等功能。
二、技術參數
1.裝置容量:1.48KVA;
2.外形尺寸:1850mm×750mm×1450mm;
3.工作環境:溫度-10℃~+40℃  相對濕度<85%(25℃);
4.輸入電源:三相五線製~380V±10%,工頻50Hz;
5.安全保護:具有漏電壓、漏電流保護裝置,安全符合國家標準。
三、基本配置及功能
PLC可編程綜合實訓裝置主要由PLC單元、觸摸屏單元、小車運動(直流)控製單元、單容水箱實訓模型、變頻調速單元、以太網交換機、交流電機等組成。
1.PLC單元
PLC單元主要由主機和信號轉接板組成。
主機工作存儲器256KB;工作電源24VDC,自帶DI14/DQ10,AI2/AQ2板載 DI14 x 24VDC 漏型/源型,板載 DQ10 x 24VDC ;板載 6 個高速計數器和 4 個脈衝輸出;支持3 個用於串行通信的通信模塊,8個用於I/O 擴展的信號模塊;運行速度0.04 ms/1000 條指令;具有2個 PROFINET 端口,用於編程、HMI 和 PLC 間數據通信。
模擬量擴展模塊:模擬量8輸入/4輸出。
信號轉接板,將主機I/O信號集成轉接至航空插座,用航空線插到實訓快速接口,便於方便學員實訓接線;所有航空插座均可接插,實現設備的通用性。
2.觸摸屏單元
觸摸屏單元采用 7寸彩色觸摸屏,用於PLC主機以太網通訊,控製和顯示各單元的運行狀態。
3.以太網交換機
以太網交換機采用非網管型工業以太網10/100MBIT/S交換機,自帶5個雙絞線端口,RJ45接口;用於構建小型星形和總線形拓撲結構;自帶LED診斷顯示,供電電源DC 24V 。
4.變頻調速單元
變頻調速單元采用兩相變頻器。
5.小車運動(直流)控製單元
小車運動(直流)控製單元主要由運動小車(直流電機驅動)、同步帶輪傳動機構、直流電機、光電傳感器、電感式傳感器、電容式傳感器、行程開關等組成,通過傳感檢測、PLC編程,實現運動距離測量、傳動控製、鍵值優化比較行走控製、定向控製、定位控製、報警運行控製、點動控製、位置顯示控製等,能實現小車的精確定位。該係統外觀精美,體積緊湊,重量輕。
6.單容水箱實訓模型
單容水箱實訓模型由有機玻璃水箱、水泵、水槽和液位傳感器組成。控製信號經過功率放大電路控製水泵流量,水從有機玻璃水箱的上部進入,下部由一閥門控製水箱出水流量。液位由傳感器檢測,輸出0-10V的液位信號,通過可編程控製器(PLC)或計算機控製,實現液位的開關和PID閉環控製
7.實訓組件
實訓組件主要由電源掛箱結合掛箱,掛箱區域采用開放式結構可根據需求增加不同掛箱。
電源掛箱提供AC380V、AC220V、DC24V電源,為實訓掛箱和電機實訓單元提供動力源;設有啟動停止按鈕,各相電源工作指示,具有過流、過壓、短路等保護。
實訓結合掛箱用於虛擬仿真實訓,此掛件通過RS-232和PC計算機通訊,可在計算機顯示器上實時呈現仿真畫麵。
8.電工基礎實訓單元
電工基礎實訓單元主要由交流接觸器、中間繼電器、時間繼電器、按鈕等組成,用於電機正反轉、星三角轉換、啟停自鎖等實訓。
9.三相交流電機
交流額定電壓380V/△接法,轉速1400轉/min,功率40W,頻率50HZ,絕緣等級E級。
四、實訓項目
PLC基本技能實訓
1.PLC認知實訓(軟硬件結構、係統組成、基本指令、接線、編程下載等)
PLC虛擬控製應用實訓
1.數碼顯示控製
2.十字路口交通燈控製
3.水塔水位控製
4.自動送料裝車係統控製
5.四節傳送帶控製
6.裝配流水線控製
7.多種液體混合裝置控製
8.自控成型機控製
9.機械手控製控製
10.四層電梯控製
PLC實物控製應用實訓
11.直線運動位置檢測、定位控製
12.步進電機定位控製
13.步進電機的速度控製
14.步進電機的正反轉控製
15.壓力PID調節的應用;
16.溫度PID調節的應用;
17.流量PID調節的應用;
18.流量比值的調節應用;
典型電動機控製實操實訓
19.三相鼠籠式異步電動機點動和自鎖PLC控製
20.三相鼠籠式異步電動機聯動正反轉PLC控製
21.三相鼠籠式異步電動機帶延時正反轉PLC控製
22.三相鼠籠式異步電動機Y/△轉換起動PLC控製
PLC、變頻器、觸摸屏綜合應用技能實訓
23.變頻器功能參數設置與操作
24.外部端子點動控製
25.變頻器控製電機正反轉
26.多段速度選擇變頻調速
27.變頻器無級調速
28.外部模擬量方式的變頻調速控製
29.基於PLC的變頻器外部端子的電機正反轉控製
30.基於PLC模擬量方式變頻開環/閉環調速控製
31.基於PLC通信方式的變頻開環調速
32.基於觸摸屏控製方式的基本指令編程練習
33.基於觸摸屏控製方式的數碼顯示控製
網絡通訊綜合實訓
34.PLC與變頻器RS485通訊實訓
35.PLC、觸摸屏與變頻器通信控製
36.PLC主機之間PROFIBUS-DP通訊實訓
37.PLC主機之間PROFINET通訊實訓
38.PLC、變頻器、觸摸屏組網綜合應用實訓
