一、設備組成及規格
進料泵、回流泵、出料泵:計量泵,變頻控製。
循環泵:不鏽鋼,型號CL18GR-15,10L/min。
真空泵:2XZ -2 ,380V 抽氣量2L/S。
精鎦塔:主體304不鏽鋼φ76x100mm,共15節,帶玻璃觀測段,上、下段,304不鏽鋼φ76x200mm;塔板為篩板。
原料液預熱器:304不鏽鋼φ50x300mm,功率0.6kW。
塔底再沸器:304不鏽鋼φ159x300mm,功率2.5kW。
塔頂冷凝器:304不鏽鋼水冷,麵積0.4m2(Φ108x400mm,帶折流板)。
塔頂再冷器:304不鏽鋼水冷,麵積0.2m2(Φ108x400mm)。
塔底冷凝器:304不鏽鋼水冷,麵積0.2m2(Φ108x400mm)。
原料液儲罐:304不鏽鋼φ300x400mm。
塔頂產品儲罐:304不鏽鋼φ219x400mm。
塔底產品儲罐:304不鏽鋼φ273x400mm。
塔頂凝液罐:304不鏽鋼φ76x400mm。
真空緩衝罐:304不鏽鋼φ219x400mm。
計算機:品牌機,用戶可自備;
配套軟件:1套。
二、電氣及控製係統
1、標準工業操作台,內安裝漏電保護空氣開關、電流型漏電保護器充分考慮人身安全保護;同時每一組強電輸出都有旋鈕開關控製,保證設備安全,操作控製便捷;裝有分相指示燈,開關電源等。外型尺寸: 1400x800x1300mm(長x寬x高)。
2、測控係統1套。
三、實訓項目
1、通過進行再沸器溫控操作;塔釜液位測控操作;采出液濃度與產量聯調操作,實現間歇精餾崗位技能培訓。
2、通過進行全塔性能測定;連續進料下部分回流操作;回流比調節;冷凝係統水量及水溫調節;進料預熱係統調節;塔視鏡及分配罐狀況控製,實現連續精餾崗位技能培訓。
3、通過進行再沸器溫控操作;塔釜液位測控操作;采出液濃度與產量聯調操作。冷凝係統水量及水溫調節;進料預熱係統調節;塔視鏡及分配罐狀況控製;實現精餾現場工控崗位技能培訓。
4、通過進行全塔溫度、濃度分布檢測;全塔、各液相檢測點取樣分析操作;塔流體力學性能及篩板塔氣液鼓泡接觸控製,實現質量控製崗位技能培訓。
5、通過計量泵、變頻器、渦輪流量計、電壓變送器、功率變送器、壓力變送器、熱電阻、聲光報警器、調壓模塊及各類就地彈簧指針表等的使用,單回路、串級控製和比值控製等控製方案的實施,實現化工儀表崗位技能培訓。
6、通過現場控製台儀表與微機通訊,實時數據采集及過程監控;總控室控製台與現場控製台通訊,各操作工段切換、遠程監控、流程組態的上傳下載等實現就地及遠程控製崗位技能培訓。
四、技術要求

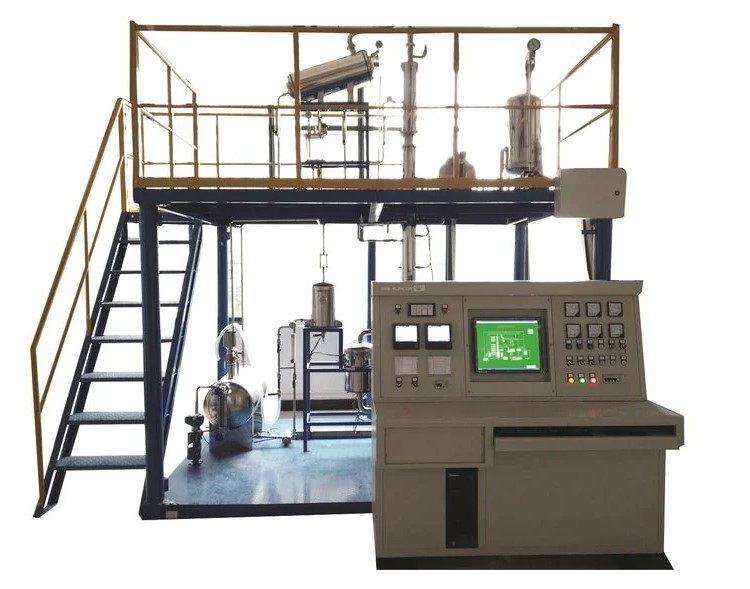

1、設備主體規格:3700x2000x3500mm(長x寬x高),(可根據實訓場地實際高度和場地麵積進行調整),整機采用鋼製噴塑框架,帶兩層操作平台,一層平麵方便安裝、檢修,二層有安全斜梯通上並有護欄、防滑板。
2、地場要求
水:冷凝器冷卻水由現場接入。
電:電壓AC380V,功率2KW,三相四線製(三火線一零線)。需配置1~2個接地點(安全地及信號地)。
