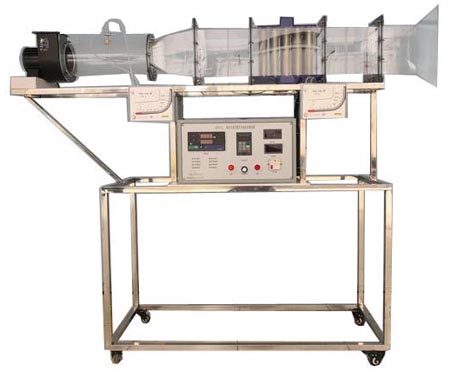

HYRGHR-8空氣縱掠平板時局部換熱係數的測定裝置

一、主要配置及參數

1.實驗有機玻璃風洞、低噪音前向多翼式風機、千分尺、移動檢測滑道、斜管微壓計、加熱器、平板試件、溫度傳感器、測溫巡檢儀表、數顯電流表、數顯電壓表、調溫模塊、附麵層專用測針、測速畢托管；電源控製係統。

2、不鏽鋼框架實驗台（配腳輪均為萬向輪帶禁錮腳）。

二、實驗項目

1.測定空氣縱掠流過平板表麵時的放熱係數；

2.根據對受強迫運動放熱過程的相似分析，將實驗數據整理成準則方程式。

三、技術指標

1.電鍍紫銅平板試件規格：δ=0.1 mm，長度280mm，寬度190 mm，表麵黑度ε=0.2，導熱係數λ=15(W/m℃)；

2.電鍍紫銅平板電加熱器電源：AC220V，額定電流5A，電加熱功率：≤500W；

3.數顯電壓表：AC220V，精度0.2級；

4.數顯電流表：量程5A，精度0.2級。

5.電鍍紫銅平板溫度測試傳感器.。

6.溫度測量：-55～+127℃，精度：±0.2FS；

7. 斜管微壓計；要求：0～1000Pa，精度：0.25級

8.多翼式低噪音風機：全壓450～350Pa，

風量1300～3300m3/h，轉速1450r/min。

9.常溫、常壓下運行,工作電源：三相五線380V±10%，50Hz，功率500W；安全保護：具有接地保護，漏電保護，過流保護；

10.電源線路及控製線的安裝：須使用環保阻燃電氣配線槽，規範整理符合國家標準，具有絕緣、防弧、阻燃自熄等特點，布線整齊，安裝可靠，便於查找、維修和調換線路；

11.裝置外型尺寸：2200×450×1500mm。
