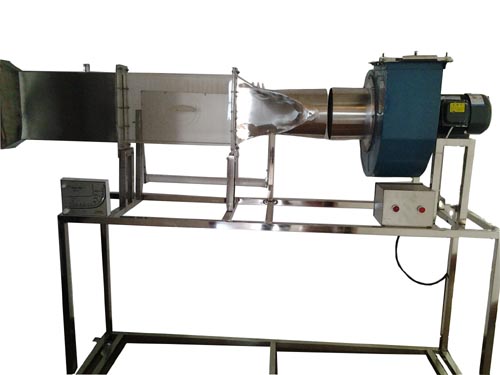

HYRGM-1多功能附麵層實驗台

一、主要配置：

多翼式低噪音離心風機，實驗可視風洞，自動調節風門，斜管微壓計測前後阻力壓差和流量壓差，可調角度24管微壓計測圓柱試件和機翼試件各點壓力，可移動遊標尺，不鏽鋼畢托管活動裝置測試平板邊界層，有機玻璃圓柱試件、有機玻璃機翼試件，可移動不鏽鋼支架等。注：數字型增加帶標準信號的16路萬能信號輸入巡檢儀，24個壓力傳感器，一個流量差壓傳感器，一個阻力差壓傳感器，配有數據采集，自動數據分析處理軟件。

二、實驗項目：

1、學習測量流體繞流物體時物體表麵壓力分布的方法。

2、通過實驗了解實際流體繞圓柱體流體時，其表麵壓力分布的情況並與理想流體的壓力分布相比較。

3、學習測量流體繞流機翼時機翼表麵壓力分布的方法。

4、測定在不同衝角下機翼的表麵壓力分布。確定平板不同截麵處邊界層厚度及邊界層內速度分布剖麵。

三、技術參數：

1、輸入電源：三相AC380V±10% 50Hz，功率1.5KW。

1、離心風機參數：風量2200 m3/h，風壓1000 Pa，功率1.5KW。

2、局部抽吸排風罩，透明有機玻璃材質；實驗管道直徑Φ160mm。

3、畢托管流量計配斜管微壓計測流速：量程-10-700pa。

4、24管斜管壓差計測量圓柱試件和機翼試件各點壓力分布，長度800mm,，帶高度移位尺。

5、實驗風道，進風段和出風段采用304不鏽鋼材質，實驗段采用透明有機玻璃材質，實驗段可切換安裝各種試件，彼此之間采用法蘭螺母連接，方便拆卸。

7、外形尺寸：1700×500×1700mm，外形為不鏽鋼可移動支架，帶雙刹車輪。
