HYK-825DTP型電力拖動·PLC技能實訓裝置 電力電子實訓裝置是配合我國職業教育和就業人員實際操作、培訓、鑒定的需求，我公司綜合了大中專院校、職業院

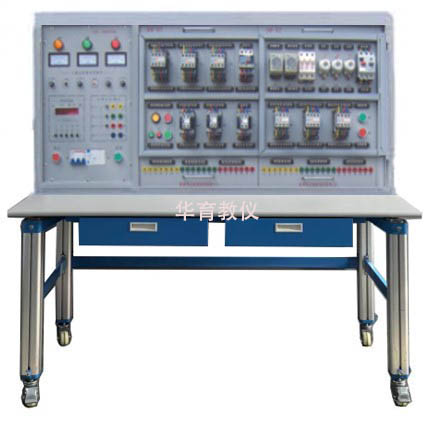

HYK-825DTP型電力拖動·PLC技能實訓裝置

    電力電子實訓裝置是配合我國職業教育和就業人員實際操作、培訓、鑒定的需求，我公司綜合了大中專院校、職業院校、技工學校的《電力控製技術》《電力拖動控製線路與技能訓練》《工廠電氣控製技術》《繼電接觸控製技術》《PLC原理及應用技術》等相關科目的實驗及實訓教學內容而研發了本裝置。裝置采用掛箱結構，實訓項目可擴展性強，可擴展電工技能或與變頻調速實訓項目。所有的元器件通過導線引到接線端子上，有利於保護器件，通過線槽走線，接近工業現場。

一、特點：

 1、電氣控製線路都裝在掛箱上，操作方便、更換便捷，可擴展功能或開發新實訓項目。如變頻調速，實訓的內容具有典型性、實用性。

2、操作台隻需三相四線的交流電源即可投入使用，占地麵積小，節約用房，減少基建投資。

3、設有電壓型漏電保護器和電流型漏電保護器，能確保操作者安全。各電源輸出均有軟截止保護功能。

4、控製屏還設有定時器兼報警記錄儀，為學生實訓技能考核提供了一個統一的標準。

5、所有的元器件都通過導線引到接線端子上，學生接線時隻需在端子上進行接線，有利於保護元器件，通過線槽走線，接近工業現場。

二、技術性能：

1、工作電源：三相四線（或三相五線）～380V±5%  50Hz

2、溫度：-5℃～+40℃，相對濕度＜85%（25℃）

3、裝置容量：＜1.0KVA

4、外形尺寸：1100×700×1400（mm）

三、裝置配備

（一）電源控製屏

    控製屏為鐵質雙層亞光密紋噴塑結構，鋁質麵板。它為實訓考核提供電源及保護。

1、三相四線電源輸入，通過漏電保護器，接通總開關，由接觸器通過啟、停按鈕進行操作。

2、設有450V指針式交流電壓表三隻，指示輸入時三相電源電壓；指示燈三隻，指示實訓裝置與外部電源通斷情況。

3、三相四線電源輸出，具有單片機全程監控裝置過載或短路功能，過載或短路軟截止且告警，故障排除複位後方可啟動電源。

4、設有定時器兼報警記錄儀，平時作為時鍾使用。具有設定實訓考核時間、定時報警、切斷電源等功能。此外還能自動記錄由於接線或操作錯誤造成的漏電告警、短路告警總次數，為學生實訓技能的考核提供一個統一的標準。

（二）實訓桌：桌體為鋁木結構，桌麵為防火、防水、耐磨高密度板，設有抽屜和儲存櫃。

（三）實訓組件

1、DW-71 電力拖動培訓組件（一）

2、DW-72 電力拖動培訓組件（二）

3、DW-73 電力拖動培訓組件（三）

4、PLC主機及轉換器培訓組件（三菱FX1N-24mR）

5、SC-09編程通訊電纜

6、仿真軟件

7、工控組態軟件

8、三相異步電動機  380V  Y/△接法，帶離心開關  2台

四、實訓項目

（一）電力拖動部分

1、閘刀開關正轉控製線路

2、接觸器點動正轉控製線路

3、具有自鎖的正轉控製線路

4、具有過找保護的正轉控製線路

5、倒順開關控製正反轉控製線路

6、接觸器聯鎖的正反轉控製線路

7、按鈕聯鎖的正反轉控製線路

8、按鈕接觸器複合聯鎖控製線路

9、自動往返行程控製線路

10、接觸器控製串聯電阻降壓起動線路

11、時間繼電器控製串聯電阻降壓控製線路

12、手動Y/△降壓起動

13、接觸器控製Y/△降壓起動

14、時間繼電器控製Y/△降壓起動

15、QX3-13型Y/△自動起動控製線路

16、半波整流能耗製動控製線路

17、全波整流能耗製動控製線路

18、C620車床電氣控製線路

19、手動降壓起動

20、單相運行反接製動控製線路

21、電動葫蘆電氣控製線路

22、C6163車床電氣控製線路

23、控製電路聯鎖控製線路

24、主電路聯鎖控製線路

（二）PLC綜合訓練部分

1、與、或、非邏輯功能測試

2、定時器、計數器功能測試

3、跳轉、分支功能測試

4、移位寄存器實訓

5、數據處理功能實訓

6、微分、位操作實訓

7、藝術彩燈造型的PLC控製

8、PLC控製三相異步電動機自鎖正轉控製

9、PLC控製三相異步電動機正反轉控製

10、PLC控製三相異步電動機Y/△啟動控製

11、PLC控製三相異步電動機降壓啟動控製

12、PLC控製三相異步電動機能耗製動控製

13、PLC控製C620車床電氣控製線路

14、PLC控製C6163車床電氣控製線路

15、PLC控製電動葫蘆電氣控製線路

HYK-825DT型 電力拖動技能實訓裝置

     為配合我國職業教育和就業人員實際操作、培訓、鑒定的需求，我公司綜合了大中專院校、職業院校、技工學校的《電力控製技術》《電力拖動控製線路與技能訓練》《工廠電氣控製技術》《繼電接觸控製技術》等相關科目的實驗及實訓教學內容而研發了本裝置。裝置采用掛箱結構，實訓項目可擴展性強，可擴展PLC與變頻調速實訓項目。所有的元器件通過導線引到接線端子上，有利於保護器件，通過線槽走線，接近工業現場。

一、特點：

 1、電氣控製線路都裝在掛箱上，操作方便、更換便捷，可擴展功能或開發新實訓項目。如PLC或變頻調速，實訓的內容具有典型性、實用性。

2、操作台隻需三相四線的交流電源即可投入使用，占地麵積小，節約用房，減少基建投資。

3、設有電壓型漏電保護器和電流型漏電保護器，能確保操作者安全。各電源輸出均有軟截止保護功能。

4、控製屏還設有定時器兼報警記錄儀，為學生實訓技能考核提供了一個統一的標準。

5、所有的元器件都通過導線引到接線端子上，學生接線時隻需在端子上進行接線，有利於保護元器件，通過線槽走線，接近工業現場。

二、技術性能：

1、工作電源：三相四線（或三相五線）～380V±5%  50Hz

2、溫度：-5℃～+40℃，相對濕度＜85%（25℃）

3、裝置容量：＜1.0KVA

4、外形尺寸：1100×700×1400（mm）

三、裝置配備

（一）電源控製屏

    控製屏為鐵質雙層亞光密紋噴塑結構，鋁質麵板。它為實訓考核提供電源及保護。

1、三相四線電源輸入，通過漏電保護器，接通總開關，由接觸器通過啟、停按鈕進行操作。

2、設有450V指針式交流電壓表三隻，指示輸入時三相電源電壓；指示燈三隻，指示實訓裝置與外部電源通斷情況。

3、三相四線電源輸出，具有單片機全程監控裝置過載或短路功能，過載或短路軟截止且告警，故障排除複位後方可啟動電源。

4、設有定時器兼報警記錄儀，平時作為時鍾使用。具有設定實訓考核時間、定時報警、切斷電源等功能。此外還能自動記錄由於接線或操作錯誤造成的漏電告警、短路告警總次數，為學生實訓技能的考核提供一個統一的標準。

（二）實訓桌：桌體為鋁木結構，桌麵為防火、防水、耐磨高密度板，設有抽屜和儲存櫃。

（三）實訓組件

1、DW-71 電力拖動培訓組件（一）

2、DW-72 電力拖動培訓組件（二）

3、DW-73 電力拖動培訓組件（三）

4、三相異步電動機  380V  Y/△接法，帶離心開關  2台

四、實訓項目

1、閘刀開關正轉控製線路

2、接觸器點動正轉控製線路

3、具有自鎖的正轉控製線路

4、具有過找保護的正轉控製線路

5、倒順開關控製正反轉控製線路

6、接觸器聯鎖的正反轉控製線路

7、按鈕聯鎖的正反轉控製線路

8、按鈕接觸器複合聯鎖控製線路

9、自動往返行程控製線路

10、接觸器控製串聯電阻降壓起動線路

11、時間繼電器控製串聯電阻降壓控製線路

12、手動Y/△降壓起動

13、接觸器控製Y/△降壓起動

14、時間繼電器控製Y/△降壓起動

15、QX3-13型Y/△自動起動控製線路

16、半波整流能耗製動控製線路

17、全波整流能耗製動控製線路

18、C620車床電氣控製線路

19、手動降壓起動

20、單相運行反接製動控製線路

21、電動葫蘆電氣控製線路

22、C6163車床電氣控製線路

23、控製電路聯鎖控製線路

24、主電路聯鎖控製線路
