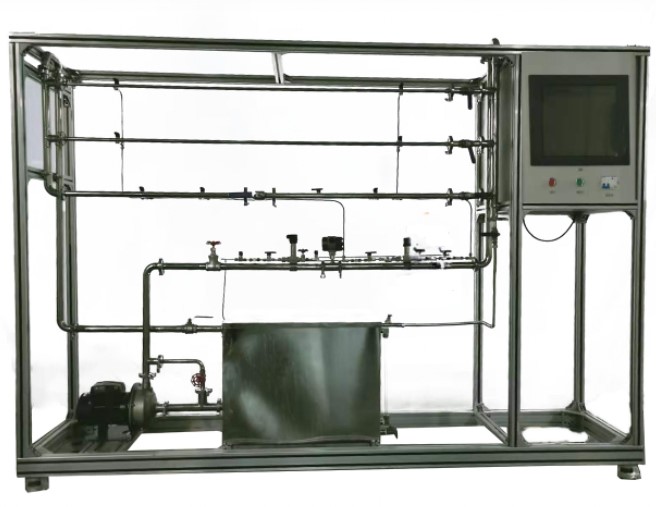

HYHGLD-1化工流動過程綜合實驗裝置

一、裝置特點

 1、離心泵性能和流體阻力測定裝置合二為一，設備安裝在一個鋼質的可移動框架平台之中，總體布局合理、美觀，結構清晰，整體感強，能夠在實驗室中體現主實驗設備的概念。

 2、整套設備除去特殊材料外均采都用工業用304不鏽鋼製造，所有裝備均進行精細拋光處理，體現了整個裝置的工藝完美性。

 3、管路取壓采用工業標準均壓環方式，取壓穩定、準確；采用高壓用差壓傳感器和低壓用工業標準倒U型壓差計，工藝美觀，操作方便。

 4、電動機功率采用單相交流功率測量儀表測得。與智能儀表相連實現電動機功率的自動測量，這種方法數據準確，可讓學生掌握電動機有效功率的實際測量方法。

 5、電機轉速采用轉速傳感器進行測量，數字儀表轉換後顯示。

 6、整套係統采用標準工業儀表控製係統，可進行化工原理實驗，也是過程自動化及化工檢測儀表實驗的良好平台。

 7、裝置設計可360度觀察，實現全方位教學與實驗。

二、實驗項目

1. 學習直管摩擦阻力△Pf、直管摩擦係數λ的測定方法。

2. 掌握不同流量下摩擦係數λ與雷諾數Re之間關係及其變化規律。

3. 學習壓差傳感器測量壓差，流量計測量流量的方法。

4. 學習合理選擇坐標係的方法，掌握對數坐標係的使用方法。

5. 熟悉離心泵的結構與操作方法，了解常用的測壓儀表。

6. 掌握離心泵特性曲線的測定方法、表示方法，加深對離心泵性能的了解。

7. 掌握流量計的標定方法。

8. 了解文丘裏流量計流量係數C隨雷諾數Re的變化規律，流量係數C的確定方法。

三、技術參數

流體阻力：

光滑管：雷諾數：500~30000，液體流量：10~1000 L/h，壓差範圍：10~100KPa。常溫、常壓操作。

粗糙管：雷諾數：500~30000，液體流量：10~1000L/h，壓差範圍：20~150KPa。常溫、常壓操作。

閥門局部阻力：雷諾數：2000~15000，液體流量：100~1000 L/h，壓差範圍：10~200KPa。常溫、常壓操作。

流量及性能測定：

文丘裏流量計流量：0.2~10m3/h，壓差範圍：10~200KPa。

渦輪流量計流量：0.5~8.0m3/h。

離心泵特性、管路性能：

液體流量：0～7.2m3/h，離心泵出口壓力：0-0.2MPa，離心泵的揚程(H)：0-20m，

離心泵軸功率(N)：0.43-0.85KW，離心泵效率（η）：0-60%，離心泵轉速：0-2900r/min。

液體溫度：常溫。

四、實驗要求

水：裝置自帶不鏽鋼水箱，連接自來水。實驗時經離心泵進入測試管路，循環使用。

電：電壓AC220V，功率1KW，標準單相三線製。每個實驗室需配置1~2個接地點（安全地及信號地）。

實驗物料：清潔自來水，外配設備：無。

五、主要設備

304不鏽鋼光滑管：管內徑d—10mm，管長L—1500mm。

304不鏽鋼粗糙管：管內徑d—12mm， 管長L—1500mm，內裝不鏽鋼螺旋絲。

304不鏽鋼局部管：管內徑d—20mm， 管長L—1500mm，上有不鏽鋼閥門一個。

LZB-25水轉子流量計： 流量範圍 100～1000 L/h 。

LZB-10水轉子流量計：流量範圍10～100 L/h 。

DN20渦輪流量計：流量範圍0.5～8.0 m3/h，4-20mA遠傳輸出，流量檢測機構。

光電傳感器：數顯，測量範圍0~2999rpm，精度1rpm，轉速檢測機構。

壓差傳感器：量程0～200KPa，4-20mA遠傳輸出，壓差檢測機構。

文丘裏流量計：文丘裏喉徑：Φ14mm。

單相矢量變頻器，規格：（0-50）Hz。

功率變送器、智能功率數字顯示儀。

玻璃倒U型壓差計，0--600H2O。

指針示壓力表：表盤直徑Φ100mm  測量範圍0-0.4MPa  精度1.5級。

指針示真空表：表盤直徑Φ100mm  測量範圍-0.1-0MPa  精度1.5級。

宇電AI501溫度數字顯示儀。

宇電AI501流量數字顯示儀。

宇電AI501壓差數字顯示儀。

不鏽鋼離心泵：功率750W，最大流量：7.2m3/h。

水箱：304不鏽鋼材質，容積100L,帶貯水排空底閥，管路循環回水與泵吸入口間隔板設計。

管路：304衛生級不鏽鋼材質，采用不鏽鋼快裝活接與管路連接；管道活接連接渦輪流量計。

閥門：采用304不鏽鋼閥和優質銅閥。

電器：接觸器、開關、漏電保護空氣開關。

304不鏽鋼儀表櫃：測控、電器設備在實驗架上。

304不鏽鋼材質框架2300*550*1800mm(長×寬×高)，帶腳輪及禁錮腳。
