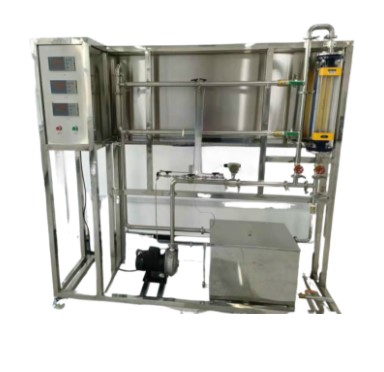

化工實驗室設備
02162273926
產品展示
一、裝置特點
1、整個裝置美觀大方,結構設計合理,具備強烈的工程化氣息,能夠充分體現現代化實驗室的概念。
2、設備布局合理、美觀,結構清晰,整體感強,能夠在實驗室中體現主實驗設備的概念。
3、設備整體為自行式框架結構,並安裝有禁錮腳,便於係統的拆卸檢修和搬運。
4、整套設備除去特殊材料外均采都用工業用304不鏽鋼製造,所有裝備均(jun1)進行精細拋光處理,體現了整個裝置的工藝完美性。
5、實驗係統裝置綜合了文丘裏和孔板流量計兩種流量計的校核,使學生學會正確的流量測量,認識正確的引壓方法。
6、實驗項目可通過閥門調節切換選擇,流體出口滿管段設計;流體流量采用閘閥調節,流量計量采用渦輪流量計和數字儀表係統;節流壓差采用壓力傳感器和數字儀表係統。
7、整套係統采用標準工業儀表控製係統,可進行化工原理實驗,也是過程自動化及化工檢測儀表實驗的良好平台。
8、裝置設計可360度觀察,實現全方位教學與實驗。
二、實驗項目
1、了解渦輪流量計、孔板流量計、文丘裏流量計和轉子流量計的構造、工作原理和
主要特點。
2、掌握流量計的標定方法。
3、了解節流式流量計流量係數 C 隨雷諾數 Re 的變化規律, 流量係數 C 的確定方法。
4、學習合理選擇坐標係的方法。學會用標準流量計的方法標定流量。
5、測定節流式流量計(孔板、文丘裏)的流量標定曲線。
6、測定節流式流量計的雷諾數 Re 和流量係數 C 的關係,並進行比較。
7、測定轉子流量計的流量標定曲線。
三、技術參數
孔板流量計流量:0.2~10m3/h,壓差範圍:10~100KPa
文丘裏流量計流量:0.2~10m3/h,壓差範圍:10~150KPa
轉子流量計流量:0.4~4m3/h。
渦輪流量計流量:0.1~10m3/h。
溫度:常溫。
四、實驗室設施要求
水:裝置自帶不鏽鋼水箱,連接自來水。實驗時經離心泵進入測試管路,循環使用。
電:電壓AC220V,功率1.0KW,標準單相三線製。每個實驗室需配置1~2個接地點(安全地及信號地)。
實驗物料:清潔自來水,外配設備:無。
五、主要設備
LZB-40 水轉子流量計: 流量範圍 400~4000 L/h。
孔板流量計流量: 0.2~10m3/h,孔板流量計:孔板喉徑:Φ20mm。
文丘裏流量計流量:0.2~10m3/h,文丘裏流量計:文丘裏喉徑:Φ14mm。
DN20渦輪流量計:流量範圍0.5~8.0 m3/h,4-20mA遠傳輸出,流量檢測機構 。
壓差傳感器:量程0~150KPa,4-20mA遠傳輸出,差壓檢測機構。
宇電AI501 流量數字顯示儀。
宇電AI501 溫度數字顯示儀。
宇電AI501 壓差數字顯示儀。
不鏽鋼離心泵:功率 550W,最大流量 5.2m3/h。
水箱:304不鏽鋼材質,容積80L,帶貯水排空底閥,管路循環回水與泵吸入口間隔板設計。
管路:304衛生級不鏽鋼材質,采用不鏽鋼快裝活接與管路連接;管道活接連接渦輪流量計。
閥門:采用304不鏽鋼閥和優質銅閥。
電器:接觸器、開關、漏電保護空氣開關。
304不鏽鋼儀表櫃:測控、電器設備在實驗架上。
304不鏽鋼材質框架1800*500*1800mm(長×寬×高),帶腳輪及禁錮腳。
