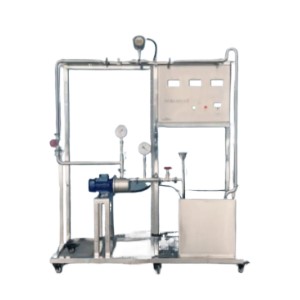

HYLGLXB-1離心泵性能測定實驗裝置

一、實驗目的：

1、了解離心泵的結構和特性，熟悉離心泵的操作。

2、測量一定轉速下的離心泵特性曲線。

3、了解並熟悉離心泵的工作原理。

二、主要配置：

蓄水箱、離心泵、壓力表、真空表、功率表、渦輪流量計、實驗管路、不鏽鋼框架、控製屏。

三、技術參數：

1、臥式離心泵流量6 /h,揚程15m，功率370W。

2、流量測量采用渦輪流量計，流量約0.5～8 m3/h。

3、壓力表：Y-100型，0～0.6Mpa，真空表-0.1～0Mpa。

4、功率測量：數字型功率表，精度1.0級。

5、蓄水箱由PVC或不鏽製成，容積約80L。

6、實驗所用的流體--水為全循環設計。

7、控製屏麵板及框架為不鏽鋼，結構緊湊，外形美觀，流程簡單,操作方便。

8、外形尺寸：1600×500×1500mm。
