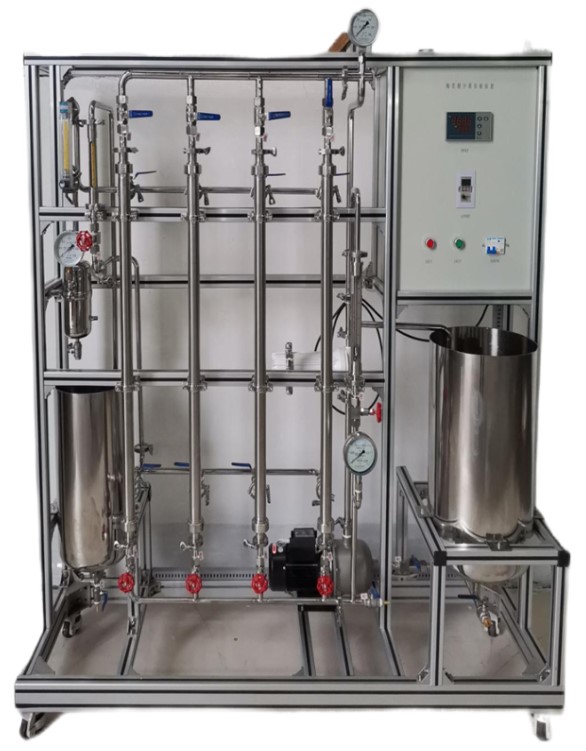

HYHGMFL-1陶瓷膜分離實驗裝置

一、主要配置

洗水池、濾液池、水泵、陶瓷膜組件、壓力表、液體流量計、溫度儀表、空壓機、高品質鋁合金型材框架。

二、實驗功能

1、可用於物料的澄清、除菌、除雜過濾、分離及濃縮過程。

2、了解無機陶瓷膜性能特點。

3、掌握影響無機膜分離過程的主要因素。

4、掌握無機陶瓷膜分離過程的實驗操作技能。

三、實驗條件

電：電壓AC220V，功率1.5KW，標準單相三線製。每個實驗室需配置1～2個接地點（安全地及信號地）。

四、技術參數

1、工藝處理量：150L/H，係統最小循環體積：10L，操作壓力：01-0.4MPa；帶反衝係統、熱換係統。

2、不鏽鋼多級高壓泵：額定流量2.0 m3/h ，揚程90m，功率0.75KW。

3、靜音式空氣壓縮機：壓力控製自啟動，耐壓上限0.7MPa，排氣量0.036m3/h，功率：750W。

4、無機陶瓷膜：規格Φ30*700mm，19通道，孔徑10nm，304不鏽鋼外殼。

5、流量：液體流量計，0.25-2.5m3/h；氣體流量計，0.25-2.5m3/h。

6、配料罐：φ355×550mm，304衛生級不鏽鋼材質。

7、濾液槽：φ273×400mm，304衛生級不鏽鋼材質。

8、超級恒溫水浴：帶循環泵，室溫～100℃，控溫0.1℃。

9、溫度傳感器：Pt100，顯示分度0.1℃

10、管路、管件及閥門均為304不鏽鋼。

11電器：接觸器、開關、漏電保護空氣開關。

12、外形尺寸：1200×500×1600mm（長×寬×高），外形為可移動式設計，帶刹車輪，高品質鋁合金型材框架，無焊接點，安裝拆卸方便，水平調節支撐型腳輪。

13、工程化標識：包含設備位號、管路流向箭頭及標識、閥門位號等工程化設備理念配套，使學生處於安全的實驗操作環境中，學會工程化管路標識認知，培養學生工程化理念。
