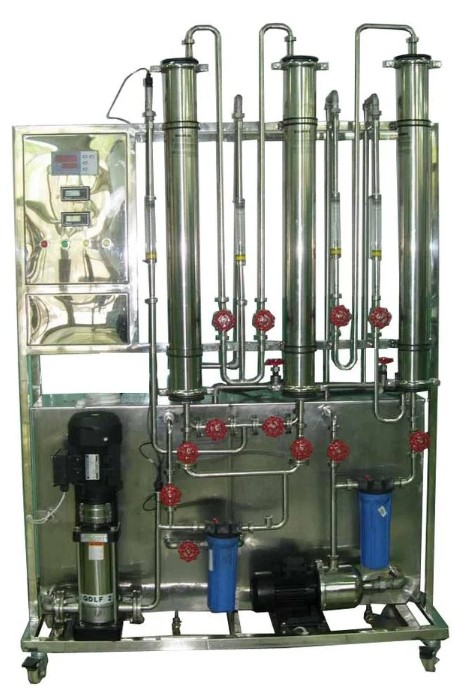

HYHGMFL-5超濾、納濾、反滲透膜分離實驗裝置

一、主要配置

濃水槽、原水槽、淡水槽、高壓泵、離心泵、預過濾器、反滲透卷式膜組件、納濾膜組件、超濾組件、壓力表、液體流量計、管路、閥門、不鏽鋼控製屏、不鏽鋼框架。

二、裝置特點

1、加壓動力組件采用不鏽鋼多級高壓離心泵，具有高壓力、高效率、耐腐蝕、自吸能力強等優點，壓力、流量可自由調節。

2、整體結構緊湊，操作簡單，運行體積小，主機采用不鏽鋼材料製作。

3、係統進料及回流管路采用耐壓編織軟管，軟連接管路采用矽膠軟管，連接便捷；主機采用304不鏽鋼管路及配件，承壓高、耐腐蝕、且密封性好。

三、實驗功能

1、通過實驗掌握超濾膜分離、反滲透膜分離原理和工藝過程和操作方法。

2、可根據進水、濃水和淨水的流量及含鹽量，計算回收率、脫鹽率；研究影響反滲透膜分離性能的主要因素及其影響規律。

四、實驗室設施

水：裝置自帶水箱，連接自來水。實驗時由水箱循環泵送入係統，循環使用。

電：電壓AC380V，功率1.5KW，標準三相四線製。每個實驗室需配置1～2個接地點（安全地及信號地）。

實驗物料：自來水或聚乙二醇，外配設備：分光光度計

五、技術參數

1、預過濾器：10英寸活性炭預過濾和5μm精過濾.

2、反滲透膜為卷式膜，膜直徑：φ100mm；長度：1014mm；脫鹽率：95%；最大壓力：3.16MPa。

3、超濾膜組件：聚丙烯中孔纖維，孔徑：0.01—0.3μm,孔隙率：50%-55%，截留分子量：5萬,使用溫度：44℃-73℃；最大工作壓力：4Kg/cm2。

4、納濾膜組件采用增強型低壓納濾，進水pH 值3.0—10，最高進水溫度45-80℃，最大出水量為200L/h。

5、產水量≥100L/h，總脫鹽率≥95%。

6、電導測量：電導傳感器、電導率儀。

7、溫度顯示： Pt100鉑電阻溫度傳感器、數顯儀表。精度：0.5級。

8、液體流量控製：10-100L/h和16-160L/h，麵板式轉子流量計。

9、不鏽鋼多級高壓離心泵：流量範圍1.0-2.5 m3/h ，揚程40-102m，功率0.75KW。

10、不鏽鋼離心泵：流量範圍0.5-3.5 m3/h，揚程16-28m，功率0.55KW。

11、配備304不鏽鋼原水槽、淡水槽、濃水槽。

12、正泰電器：接觸器、開關、漏電保護空氣開關。

13、管路、管件及閥門采用304不鏽鋼材質。

14、外形尺寸：1600×550×2200mm（長×寬×高），外形為可移動式設計，帶3寸雙刹車輪。
