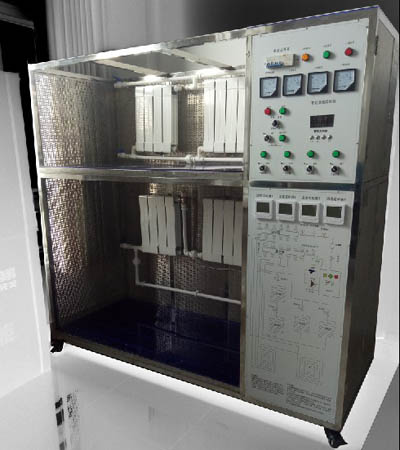

HYLCN-1B單元住宅樓分戶熱計量采暖係統實訓裝置

一、係統配置：

主要配置:供水箱、循環水泵、分集水器、電動閥、液晶顯示麵板，智能溫控製儀等、一二層入戶處均設熱計量表及閥門，一層供暖係統為單管跨越式供暖係統，一層地板采用回旋式地暖輔設，左、中、兩麵框壁各設置銅鋁複合散熱器、薄壁鋼管散熱器（藝術造型）；二層供暖係統為雙管下供下回式係統，散熱器左、中、薄壁鋼管散熱器（藝術造型）、衛生間小背簍散熱器。二層地板采用回旋式地暖輔設、供回水主立管沿框架左側設置；控製采用智能溫控係統，手自動控製方式。

二、係統概述：
1.整體式全真暖氣片和管路，透明地板，能看清隱蔽管路的全部結構和走向。
2.一二層均設置熱計量表，整個係統由鍋爐及循環泵實現熱循環演示。
3.展示了單管跨越式供暖係統和單管下供下回式供暖係統的外觀、結構、原理、安裝部位和安裝形式。
4.所有散熱器和水暖設備都能全真演示。
5.係統分上下兩層分戶牆暖與地暖結合設置
6.係統管路采用帶用串聯與並聯兩種方式結合布置
7.係統具有溫度自動控製和手動控製
8.智能溫度設置定時控製等
三、技術參數：
1.外形尺寸：2000×1000×2000mm
2.框架材料：304不鏽鋼
3.地板材料：有機玻璃
4.設計壓力：0.05MPa～0.75Mpa，
5.安全保護：具有漏電自動保護裝置和接地保護。
四、實訓項目
1、單元住宅樓分戶熱計量采暖係統操作演示
2、單管跨越式供暖係統的認識
3、地暖供暖係統的認識
4、熱計量表的計量操作及拆裝實訓
5、鍋爐的拆裝及操作實訓
6、循環泵的操作及拆裝實訓
7、分水器、集水器的操作及拆裝實訓
8、薄壁鋼管散熱器的拆裝實訓
9、銅鋁複合散熱器的拆裝實訓
10、地暖管路輔設拆裝實訓
11、衛生間小背簍散熱器的拆裝實訓
