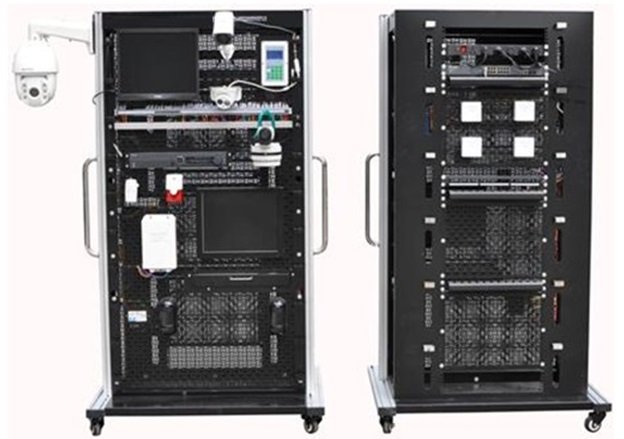

HY-WKA5C樓宇工程智能化設備監控係統實訓平台

一、主要組成：

立式實訓平台1台、線纜管理架、電源管理模塊1台、嵌入式編程主機與顯示器模塊1套、故障設置模塊（觸摸屏式）1台、智能考核管理軟件1套、主機監控模塊1台、LON網絡通訊適配器1個、LonMaker編程軟件1套、模擬I/O模塊 1塊、新風機組模擬模型係統模塊1塊、空調機組模擬模型係統模塊1塊、供配電模擬模型係統模塊1塊、照明模擬模型係統模塊1塊、給排水模擬模型係統模塊1塊、熱交換模擬模型係統模塊1塊、電梯模擬模型係統模塊1塊、智能家居模擬模型係統模塊1塊、6位PDU電源1個、耗材及工具1套等。

二、實訓項目
1、基礎實操部分
1）係統的安裝、布線、接線、編程、調試、運行、維護及維修；
2）線路故障的設置、檢測及排除；
3）橋架及其支架的安裝和布線；
4）信息插座和機架設備的安裝；
5）水晶頭及跳線的製作和測試；
6）RJ45模塊和配線架的壓線和測試；
7）RJ45跳線的連接及鏈路的測試。
2、模擬I/O模塊
1）四種標準信號（DI/DO/AI/AO）的認識、測量與連接；
2）程序設計、編寫、調試和監控；
3）組態監控界麵設計。
3、新風機組模擬模型係統模塊
1)新風溫度監測；
2)新風濕度監測；
3)送風溫度監測；
4)送風濕度監測；
5)過濾網壓差開關監測；
6)換熱器防凍開關監測；
7)送風機壓差開關監測；
8)送風機啟停狀態監測；
9)送風機手/自動狀態監測；
10)送風風機故障監測；
11)加熱器電動閥控製；
12)表冷盤電動閥控製；
13)加濕器電動閥控製；
14)新風閥開關控製；
15)送風機啟停控製；
16)係統整合監控。
4、空調機組模擬模型係統模塊
1)室內二氧化碳濃度監測；
2)回風溫度監測；
3)過濾網壓差開關監測；
4)換熱器防凍開關監測；
5)送風機故障狀態監測；
6)送風機壓差開關監測；
7)回風機故障狀態監測；
8)回風機壓差開關監測；
9)新風閥調節控製；
10)換熱器電動閥調節控製；
11)回風閥調節控製；
12)排風閥調節控製；
13)送風閥開關控製；
14)回風機啟停控製；
15)係統整合監控。
五、供配電模擬模型係統模塊
1)1#進線電壓監測；
2)#進線電流監測；
3)1#進線功率因素監測；
4)2#進線電壓監測；
5)2#進線電流監測；
6)2#進線功率因數監測；
7)1#供電回路開關監測；
8)2#供電回路開關監測；
9)雙電源切換開關監測；
10)1#回路開關控製；
11)2#回路開關控製；
12)係統整合監控。
六、照明模擬模型係統模塊
1）光照度傳感器監測；
2）光照度開關監測；
3）景觀區照明燈開關監測；
4）上班場景開關監測；
5）午休場景開關監測；
6）下班場景開關監測；
7）緊急開關監測；
8）大堂區照明燈調光控製；
9）景觀區照明燈開關控製；
10）辦公區1#照明燈開關控製；
11）辦公區2#照明燈開關控製；
12）係統整合監控。
七、給排水模擬模型係統模塊
1）主用給水泵故障狀態監測；
2）備用給水泵故障狀態監測；
3）低限報警水位開關監測；
4）啟泵水位開關監測；
5）停泵水位開關監測；
6）排水泵手/自動狀態監測；
7）排水泵故障狀態監測；
9）停泵水位開關監測；
10）啟泵水位開關監測；
11）溢流報警水位開關監測；
12）主用給水泵啟停控製；
13）備用給水泵啟停控製；
14）排水泵啟停控製；
15）係統整合監控。
八、熱交換模擬模型係統模塊
1）熱網蒸汽溫度監測；
2）1#熱交換器出水溫度監測；
3）2#熱交換器出水溫度監測；
4）水回水溫度監測；
5）1#泵啟停狀態監測；
6）1#泵手/自動狀態監測；
7）1#泵故障狀態監測；
8）2#泵啟停狀態監測；
9）2#泵手/自動狀態監測；
10）2#泵故障狀態監測；
11）1#電動閥調節控製；
12）2#電動閥調節控製；
13）1#泵啟停控製；
14）2#泵啟停控製；
15）係統整合監控。
九、電梯模擬模型係統模塊
1）啟停狀態監測；
2）上行狀態監測；
7）下行狀態監測；
8）首層狀態監測；
9）第2層狀態監測；
10）第N層狀態監測；
11）故障狀態監測；
12）緊急狀態監測；
13）正常啟動控製；
14）消防停止控製；
15）係統整合監控。
十、智能家居模擬模型係統模塊
1）外出布防場景開關監測；
2）居家布防場景開關監測；
3）撤防場景開關監測；
4）就餐場景開關監測；
5）會客場景開關監測；
6）影院場景開關監測；
7）門磁開關監測；
8）被動紅外探測器探測；
9）燃氣探測器開關監測；
10）水/電/氣表脈衝監測；
11）客廳LED燈調光控製；
12）電動窗簾開關控製；
13）食廳日光燈開關控製；
14）聲光警號開關監控；
15）係統整合監控。
三、技術指標
1、電源輸入：單相三線（第三方接地），AC220V±10%，50/60Hz；
2、安全保護：接地，漏電（動作電流≤30mA），過壓，過載，短路；
3、機功耗：≤300W；

4、外形尺寸（寬×高×深）：1060mm×1900mm×800mm（工業鋁型材支架）；
