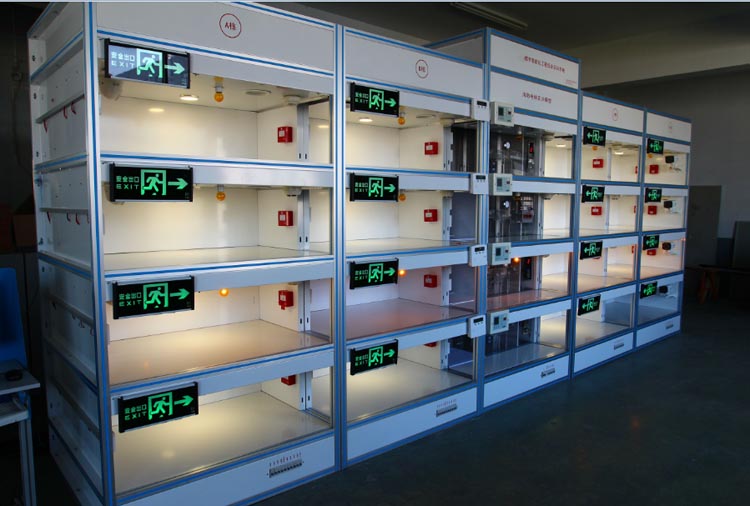

HYZNJZ-1型智能建築綜合實訓平台 智能建築綜合實訓平台主要包括建築設備綜合管理係統（BMS）和通信網絡係統（CNS），建築設備綜合管理係統包括

HYZNJZ-1型智能建築綜合實訓平台

       智能建築綜合實訓平台主要包括建築設備綜合管理係統（BMS）和通信網絡係統（CNS），建築設備綜合管理係統包括建築設備監控模擬演示及實訓係統、火災消防自動報警模擬演示及實訓係統以及安全防範模擬演示及實訓係統，目的是讓學生熟悉建築設備監控係統、火災消防自動報警及聯動係統和安全防範係統的組成、功能，熟悉建築設備自控係統管理軟件，BMS集成係統的管理功能，並使學生在真實的現場環境中從設計、運行管理、安裝調試、故障檢修等眾多環節接受職業訓練。通信網絡係統（CNS）包括綜合布線實訓係統和計算機網絡實訓及應用係統，目的是讓學生了解智能建築中通信係統的組成和應用，具備綜合布線操作技能。

1.建築設備監控模擬演示及實訓係統

（1）冷熱源係統冷熱源係統采用風冷熱泵機組，該係統通過低壓配電仿真教學係統進行統一供配電，按實訓基地實際需要進行係統設計和配置，使學生通過實訓了解風冷熱泵機組係統的啟停、補水閥及旁通閥的控製、設備運行狀態監視、操作參數設定，熟悉相關軟件的使用。

（2）空調係統由風冷熱泵機組、全空氣一次回風、風機盤管、排風兼排煙四個子係統組成，按實訓基地實際需要進行設計和配置，能實現運行設備控製、室內溫度控製、風高校智能建築創新實訓基地建設與實踐及過濾網報警控製、設備運行監視、溫度參數設定與回顯等功能。該係統與中央監控係統配合，實現對空調係統運行的實時監控；與消防報警及聯動係統配合，實現空調係統與防火閥自動切換等聯動控製。

（3）給排水係統給排水係統分給水和排水兩部分，給排水係統主要設備有給水（排汙）泵、高低位水箱、汙水池等，主要摸擬給排水主要設備在實際中的運行工況，能實現水箱及水池水位監視、水泵的自動及手動啟停控製、水泵運行狀態監視和故障報警等。

（4）供配電與照明係統通過實訓基地內不同子係統的配置，按實訓基地實際需要進行供配電分配。根據燈具的不同組合，實現不同環境的照明效果，如教學實驗室、中央監控辦公區、應急照明。供配電與照明係統可實現定時控製、分區控製和綜合照度控製，並與消防報警及聯動係統配合，實現聯動控製。

（5）電梯係統電梯係統直按參與電梯模型的控製，通過串行接口采集現場電梯運行的參數，顯示電梯所在的層站、轎內及廳外呼梯信息、井道傳感器狀態、電梯運行的調配狀態等。

2.火災消防自動報警及聯動係統火災消防自動報警係統是聯動的消防係統，它由兩個分支係統組成，一是自動噴水滅火係統和消火栓係統，一是火災報警控製係統。前者是對火災的及時撲滅和有效防護，後者是對火災初期的探測和警報。二者配合緊密，互為因果，組成了一個功能完善的自動消防係統。

3.安全防範係統包含CATV監控和電子巡更係統，以實訓設備周圍為對象，設置防區，布設攝像頭、各種探測器和報警裝置，實現視頻監測功能。現場上位機自動記錄巡更時間和事件，在實訓基地門口設置入口管理係統，實現識別、確認等功能。

4.綜合布線係統在實驗環境下建立模擬的設備間子係統、模擬的垂直幹線子係統、模擬的樓層配線間子係統、模擬的水平子係統和實際應用的各工作區子係統。在操作台上讓學生進行綜合布線係列接口的操作實訓，體現當前綜合布線係統的主流技術。

5.計算機網絡實訓及應用係統上述各子係統均（jun1）通過高速以太網聯網，構成一個基於局域網的分布式監控係統，通過中央監控站實現對各子係統的管理與控製，實現係統集成。該係統支持TCP/IP網絡協議，以中央交換機為核心，形成星形網絡結構，具有DDE、WebSever功能，采用RS232/485串行接口實現不同子係統之間的網絡互連。通過網絡係統測試、網絡設備性能和網絡管理功能等方麵的實驗，使學生掌握組建網絡及管理網絡的技能。

6. 住宅樓及辦公樓廚衛給排水係統實訓單元。

7、3D仿真軟件。

本款產品為綜合型實訓平台，用戶可根據自己教學實訓要求進行有選擇的購置其中任何單元，詳細配置及參數彩圖來電索取
