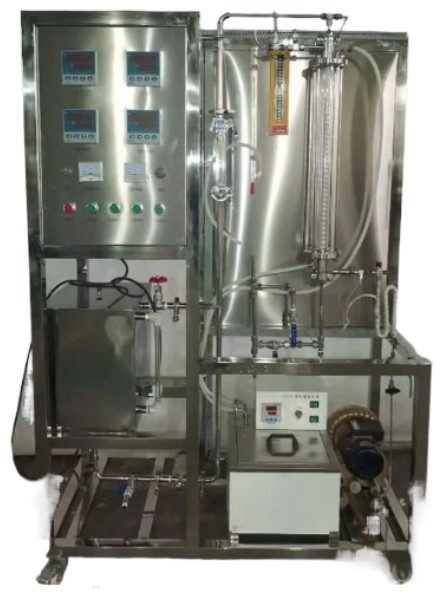

HYHGXC-1圓盤塔二氧化碳吸收液膜傳質係數測定裝置

一、主要配置

水泵、高位槽、轉子流量計、皂膜流量計、圓盤塔、水飽和器、U型測壓管、超級恒溫槽、不鏽鋼框架及控製屏。

二、實驗功能

1. 掌握氣液吸收過程液膜傳質係數的測定方法。

2. 了解圓盤塔結構及操作。

3. 根據實驗數據求出液膜傳質係數與液流速率之間關係式。

三、實驗室設施

水：裝置自帶恒溫水箱，連接自來水。實驗時由水箱循環泵送入係統，循環使用。

電：電壓AC220V，功率1.5KW，標準單相三線製。每個實驗室需配置1～2個接地點（安全地及信號地）。

實驗溫度：室溫；實驗體係：CO2～水；水流速：4～14L/h

四、技術參數

1、圓盤塔中的圓盤為素瓷材質，圓盤塔內係一根不鏽鋼絲串連四十個相互垂直交叉的圓盤而成。每一圓盤的尺寸為直徑φ14.3mm，厚度4.3mm。

2、蓄水箱：容積約60L，304不鏽鋼材質。

3、超級恒溫槽：功率1.0KW，常溫-60℃。

4、水泵：微型磁力泵，流量12L/min，揚程6m，功率30W。

5、皂膜流量計範圍：0-50ml,轉子流量計範圍：1.6～16L/h。

6、智能溫控儀表、固態調壓器、固態繼電器控製，溫度控溫精度±5℃。

7、各項電路指示、操作均在控製屏麵板進行。

8、控製屏麵板及實驗台架為304不鏽鋼；裝置結構緊湊，外形美觀，流程簡單,操作方便。

9、外形尺寸：1000×500×1800mm（長×寬×高），外形為可移動式設計，帶3寸雙刹車輪。
