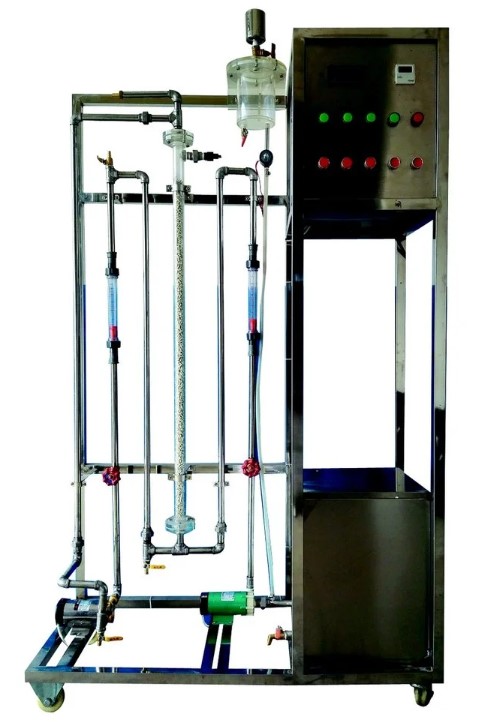

HYHGLT-1管式反應器流動特性測定實驗裝置

一、主要配置

管式反應器、流量計、水箱、循環泵、數顯電導率儀、閥門、管路、高品質鋁合金型材框架。

二、實驗項目

1、 了解連續均相管式循環反應器的返混特性。

2、 通過脈衝法測管式反應器停留時間分布。

3、 分析觀察連續均相管式循環反應器的流動特征。

4、 研究不同循環比下的返混程度，計算模型參數n。

三、實驗室設施

水：裝置自帶水箱，連接自來水。實驗時由水箱循環泵送入係統，循環使用。

電：電壓AC220V，功率1.0KW，標準單相三線製。每個實驗室需配置1～2個接地點（安全地及信號地）。

實驗物料：自來水、KCl溶液

四、技術參數

1、運行環境：溫度0-40℃，相對濕度：≤90%RH，電源：電壓：220V；電流：15A。

2、管式反應器：直徑φ40mm，長度1300mm；填料類型及尺寸：拉西環，Ф4mm。

3、水泵：微型磁力泵，流量12L/min，揚程6m，功率30W。

4、循環泵：不鏽鋼增壓泵，流量12L/min，揚程10m，功率90W。

5、水流量：6-60L/h和25～250L/h，液體轉子流量計，觀察、控製流量。

6、電導率儀：在線電導率檢測儀，0-104�S·cm），信號輸出：光電耦合器隔離保護4-20ma信號輸出，電導電極：1支。485通訊接口轉換，標準MODBUS RTU通訊協議，自動數據處理與屏幕顯示實驗曲線、數據，自動溫度補償：0-100℃。

7、控製示蹤劑加入量5~10ml/次。

8、水箱：80L，透明有機玻璃材質。

9、管路：透明，壁厚≥2.0mm，透明可視材質。
